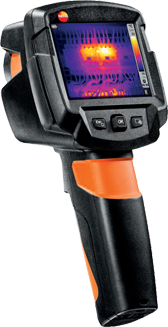

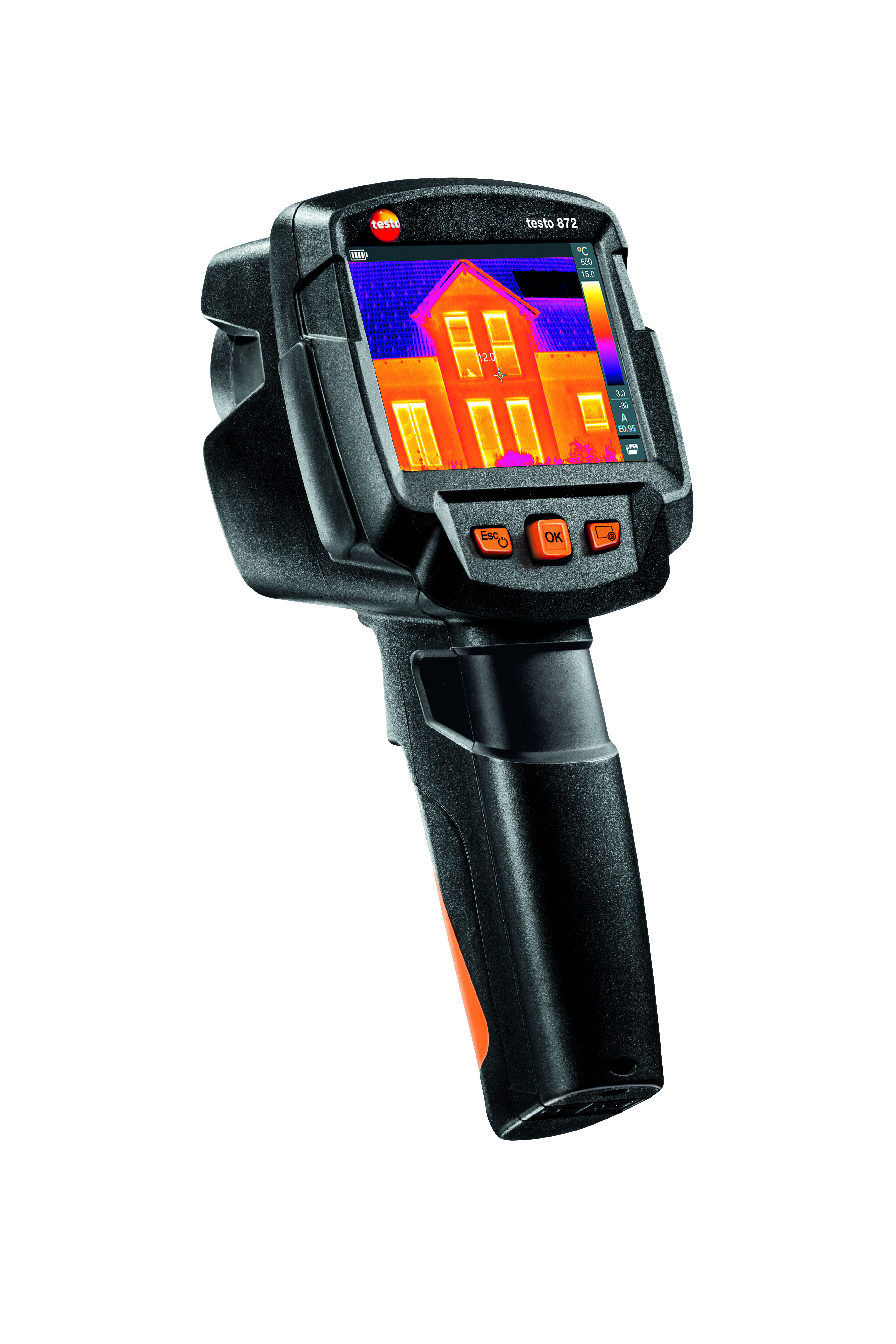

![Тепловизор 320х240 testo 872 + смарт-зонд термогигрометр testo 605i Тепловизор 320х240 testo 872 + смарт-зонд термогигрометр testo 605i](/img/small/870-2.png)
Внесен в Реестр
Высочайшее качество изображения
- ИК-детектор 320 x 240 пикселей способный с использованием SR(включена в поставку) формировать термограммы с разрешением 640 х 480 пикс,
- Встроенная камера видимых изображений
- диапазон -30...+650С,
- поле зрения 42° x 30°,
- чувствительность 0,06 °C
- Работает с мобильным приложением testo Thermography App.
- Функция IFOV warner для проврки корректности измерений температуры малых объектов
- Автоматическое распознавание горячей/холодной точки
- Функция testo ScaleAssist для корректного отображения сооружений и сравнения термограмм в строительной термографии сделанных в разных условиях
- Функция testo ε-Assist для автоматического определения коэффициента излучения
- Интегрирует результаты измерений от термогигрометра testo 605i и токоизмерительных клещей testo 770-3, которые подключаются по встроенному ВТ,
- Режим обнаружения поверхностной влажности,
- лазерный целеукатель
Инфракрасное изображение Размер детектора 320 x 240 пикселей Температурная чувствительность (NETD) 60 мК Поле зрения/мин. фокусное расстояние 42° x 30° / < 0.5 м Пространственное разрешение (IFOV) 2.3 мрад Технология testo SuperResolution (пиксели/IFOV) 640 x 480 пикселей 1.3 мрад Частота обновления кадра 9 Гц Фокусировка Фиксированный фокус Спектральный диапазон 7.5 ... 14 мкм
Видимое изображение Размер изображения /мин. фокусное расстояние не менее 3.1 МП / 0.5 м Представление изображения Тип дисплея 8.9 см (3.5") TFT, QVGA (320 x 240 пикселей) Цифровое масштабирование 2x, 4x-кратное увеличение снимков Варианты отображения ИК изображение / реальное изображение Цветовая палитра iron, rainbow, rainbow HC, cold-hot, blue-red, grey, inverted grey, sepia, Testo, iron HT
Интерфейсы передачи данных Беспроводное соединение Связь с мобильным приложением testo Thermography App Bluetooth1) Передача данных измерений от термогигрометра testo 605i и токоизмерительных клещей testo 770-3 (опция) USB 2.0 Micro B 4
Измерение Диапазоны измерения температур Диапазон измерений 1: -30 ... +100 °C Диапазон измерений 2: 0 ... +650 °C Погрешность ±2 °C, ±2 % от изм. знач. Настройка коэффициента излучения / температурной компенсации отражения 0.01 ... 1 / ручная Функция testo ε-Assist Автоматическое распознавание коэффициента излучения и определение отраженной температуры (RTC)
Функции измерения Функции анализа Измерение центральной точки, распознавание горячей/холодной точки, разность температур, расчет макс./мин. значений участка Функция testo ScaleAssist IFOV warner Режим отображения влажности – ручной
Измерение влажности специальным прибором Автоматическая передача данных измерений с термогигрометра testo 605iчерез Bluetooth (прибор заказывается отдельно) Режим измерения “Солнечная энергия” – ручной ввод значения солнечного излучения Режим электрических параметров – ручной Ввод значения силы тока, напряжения или мощности Измерение электрических параметров токоизмерительными клещами Автоматическая передача данных измерений от токоизмерительных клещей testo 770-3 через Bluetooth (прибор заказывается отдельно)
Оснащение тепловизора Цифровая камера видимых изображений Объектив 42° x 30° Лазер ный целеуказатель Лазер класс 2 Потоковое видео через USB или по беспроводной связи через приложение testo Thermography App Хранение изображений в формате JPG Полноэкранный режим
Хранение изображений Формат файла .bmt и .jpg; возможность экспорта изображений в форматы .bmp, .jpg, .png, .csv, .xls Память Встроенная память (2.8 Гб)
Питание Тип батареи Литиево-ионный аккумулятор может быть заменен на месте Время работы 4 часа Варианты зарядки В приборе/зарядном устройстве (опция) Работа от сети
Условия окружающей среды Рабочая температура -15 ... +50 °C Температура хранения -30 ... +60 °C Влажность воздуха 20 ... 80 % без конденсации Класс защиты корпуса (IEC 60529) IP54 Вибрация (IEC 60068-2-6) 2G
Физические характеристики
Вес 510 г Размеры (ДxШxВ) 219 x 96 x 95 мм Корпус АБС-пластик Программное обеспечение для ПК Системные требования Windows 10, Windows 8, Windows 7 Стандарты, тесты, гарантия Директивы ЕС EMC: 2014/30/EU RED: 2014/53/EU Гарантия 2 года
Комплект поставки: Тепловизор testo 871 c SR, вкл. беспроводной модуль BT/WLAN, USB- кабель, блок питания, литиево-ионный аккумулятор, профессиональное ПО, 3 ɛ -маркера, краткое руководство пользователя, краткие инструкции по применению, сертификат калибровки и кейс, а также в комплекте testo 605i-смарт-зонд - термогигрометр с bluetooth, управляемый со смартфона/планшета
Технология “SuperResolution”(SR) позволяет в 4 раза увеличить разрешение ваших термограмм. Например:
![Super Resolution TESTO](http://kip-postavka.ru/images/testo_SR.png)
Технология Testo “SuperResolution” основана на использовании эффекта естественного едва заметного движения руки в качестве средства для быстрого создания серии последовательных снимков. Когда вы нажимаете кнопку и делаете термограмму -тепловизор с SR делает не один а серию снимков. С помощью SR-алгоритма созданные изображения интегрируются в одну термограмму, имеющую в 4 раза больше пикселей и значительно улучшенное пространственное разрешение термограммы. После создания усовершенствованных термограмм Вы можете с легкостью проанализировать их с помощью ПО для ПК. Соответственно, эта технология работает только для снимков, сделанных "с рук", а не на штативе.
Кратко о Super Resolution Подробнее о Super Resolution
Высокоэффективное ПО для ПК IRSoft (свободно на сайте testo.ru или в комплекте поставки)
предлагает пользователю широкий ряд функций для профессионального анализа полученных термограмм: благодаря возможностям данного программного продукта Вы сможете провести всесторонний анализ изображений, воспользоваться удобными шаблонами при создании отчетов,
а также применить функцию наложения снимков TwinPix, с помощью которой создается одно совмещенное изображение, содержащее информацию как реального снимка, так и термограммы.

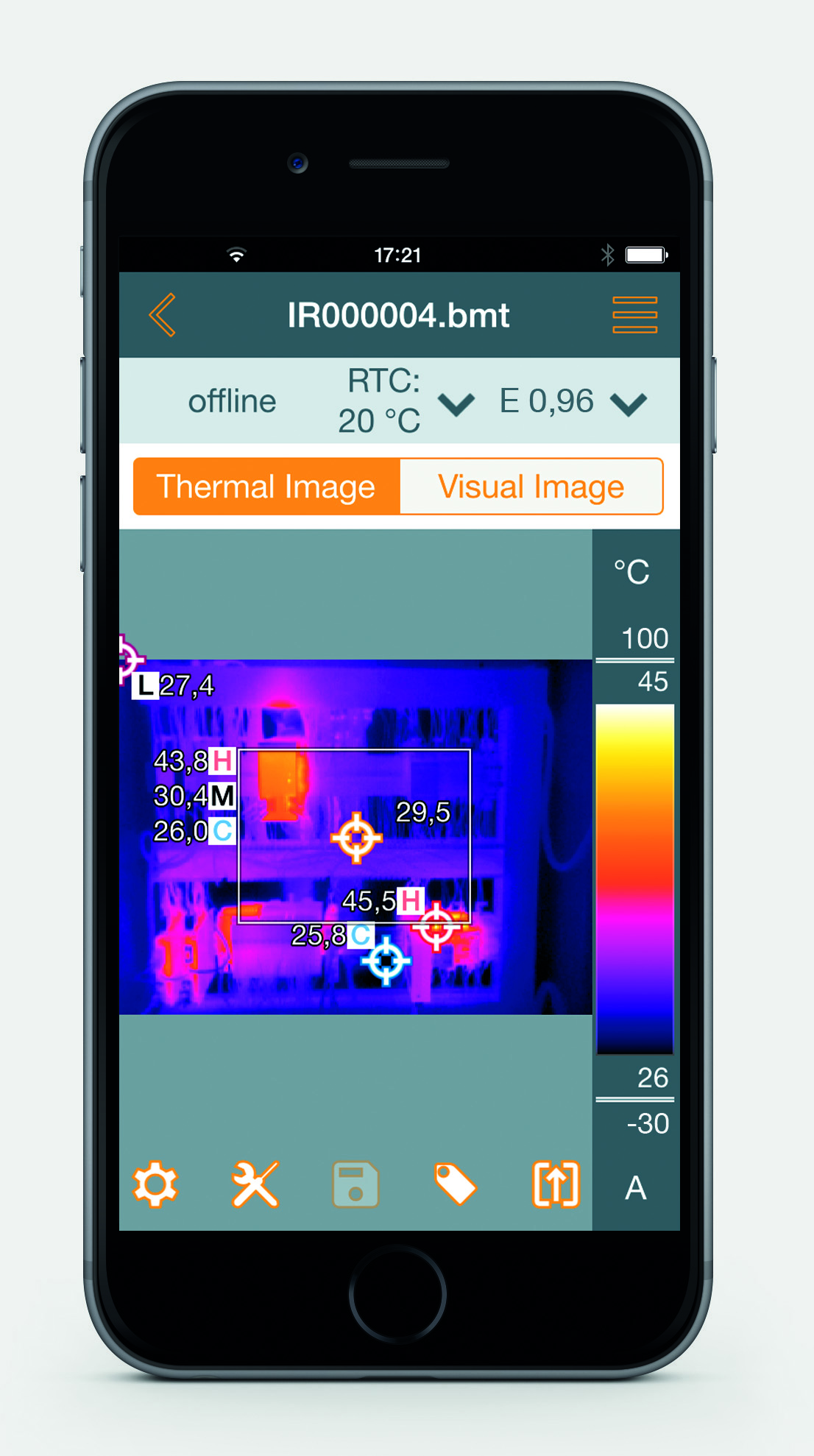

Бесплатное мобильное приложение testo Thermography App для testo 868 / 871/ 872 (GoolePlay AppStore)
![Мобильное приложение для тепловизоров testo](http://kip-postavka.ru/images/Testo_Termografy_app.png)
С помощью бесплатного мобильного приложения testo Thermography App, доступного для платформ iOS и Android, Вы сможете быстро:
- иметь второй дисплей
- создавать краткие отчеты, сохранять их в сети и пересылать по e-mail.
- использовать полезные инструменты для быстрого анализа термограмм на месте измерений:
например, ввод дополнительных точек измерения, определение изменения температуры с помошью графика или добавление комментариев к термограмме.
- передавать термограммы в реальном времени на свой смартфон или планшет
- множество прочих полезных функций
Функция testo ScaleAssist облегчает правильную оценку дефектов конструкций и тепловых мостиков, устанавливая оптимальную шкалу температур. Это помогает избежать ошибок при интерпретации термограмм, вызванных неверной оценкой шкалы температур. Нежелательные экстремальные температуры автоматически отфильтровываются из термограммы и показываются лишь в том случае, когда они действительно присутствуют. Благодаря этому термограммы поддаются объективному сравнению несмотря на меняющиеся условия окружающей среды. Это очень важно для создания изображений в режиме “до” и “после”.
Как работает: выбираете в меню тепловизора ScaleAssist, вводите в предложенном окошке предварительно измеренные температуру внутри и снаружи здания. После этого функция ScaleAssist оптимально настроит шкалу температур и покажет реальную картину распределения температур, которую можно сравнить с прежней термограммой, даже если они делались при разных условиях окружающей среды, что очень полезно, например, при исследованиях здания до и после реставрации Это позволяет избежать неверной интерпретации из-за субъективной или неверной настройки шкалы температур Нежелательные экстремальные температуры автоматически отфильтровываются Дефекты конструкции видны лишь тогда, когда это на самом деле дефекты конструкции
Функция testo ε - Assist: Автоматическое определение коэффициента излучения поверхности
Как работает: Просто прикрепите к объекту измерения один из эталонных стикеров (ε-маркеров), входящих в комплект поставки. Тепловизор распознает стикер с помощью встроенной цифровой камеры, определит коэффициент излучения и отраженную температуру, а затем автоматически выставит оба значения. Дополнительные маркеры могут быть заказаны отдельно.
![работа функции testo E-assist](http://kip-postavka.ru/images/testo_e_assist.png)
![Дисплей тепловизора с обозначением IFOV-Warner](http://kip-postavka.ru/images/testo_IFOV-Warner.png)
Функция IFOV warner. Покажет сколь корректно Вы измеряете температуру малого объекта.
При активации этой функции тепловизор покажет Вам на дисплее квадратик с минимальной зоной (3х3 пикселя), на которой можно корректно измерить температуру. Т.е. если ваш объект будет на дисплее будет меньше этой зоны. то тепловизор покажет вам нечто среднее между температурой объекта и температурой фона, попавшего в эту минимальную зону.
Как работает: Совместите на дисплее Ваш объект с этой зоной.
Объект должен выступать за пределы минимальной зоны - тогда тепловизор корректно покажет температуру Вашего объекта. Актуально для работы с объектами малых размеров - кабели, контакты, шины и т.п.. .
Режим диагностики поверхностной влажности
![Режим](http://kip-postavka.ru/images/testo_vlagnost.png)
В режиме "Влажность" тепловизор способен показать места, подверженных образованию плесени. Специальная палитра влажности на термограммах Testo показывает зоны с разной степенью риска - зеленым - нет поверхностной влажности и риска образования грибковой плесени, - желтым - есть риск при незначительных изменениях условий - красным - здесь будет грибковая плесень, если не вовремя убрать поверхностную влажность известными способами.
Для создания термограммы влажности необходимо вручную ввести текущие значения температуры и влажности воздуха в исследуемом помещении с вашего термогигрометра, например testo 608h1 в помещении. Или, что удобнее, передать их на тепловизор по Bluetooth со смарт-зонда testo 605i
Подобный, но менее наглядный результат, можно получить с помощью бюджетного Комплекта смарт-зондов для диагностики плесени
Термограммы. сделанные тепловизорами testo 865, 868, 871 и 872
|
testo 865 testo 868 (160x120) |
testo 871 (240x180) |
testo 872 (320240) |
дистанция 0.5 метра |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_865_868_160x120.jpg) |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_871_240x180.jpg) |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_872_320x240.jpg) |
дистанция 1 метр |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_865_868_160x120_1.jpg) |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_871_240x180_2.jpg) |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_872_320x240_1.jpg) |
|
|
|
|
![Каталог тепловизоров TESTO - модельный ряд 2017 года](http://kip-postavka.ru/images/Katalog_testo2017.png)
Подробнее - каталог тепловизоры TESTO 2017(pdf, 1.2 Mb) с описанием всех моделей серии 2017 года, комплектации, возможных принадлежностей и опций
![Сравнение моделей тепловизоров TESTO модельного ряда 2017](http://kip-postavka.ru/images/Tabl_All_testo_2017.png)
FAQ - ответы на часто задаваемые вопросы по работе с тепловизором
Программное обеспечение IRSoft позволит Вам легко анализировать термограммы и составлять отчёты. Загрузите последнюю версию ПО IRSoft на свой компьютер и запустите файл, чтобы начать установку. Если у Вас установлено программное обеспечение IRSoft более ранней версии, оно будет автоматически обновлено. При работе с программным обеспечением IRSoft следуйте инструкциям соответствующего Руководства пользователя.
