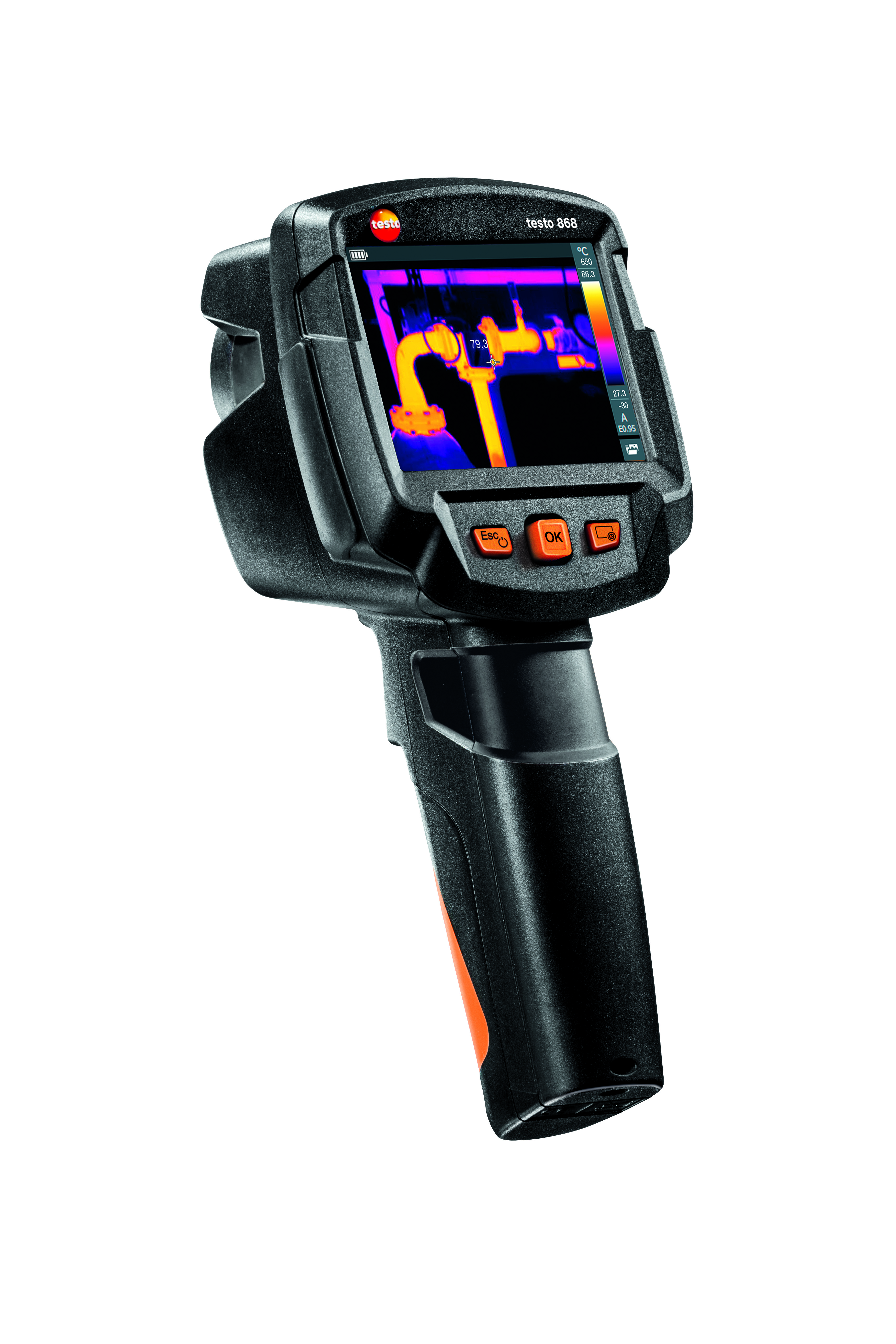

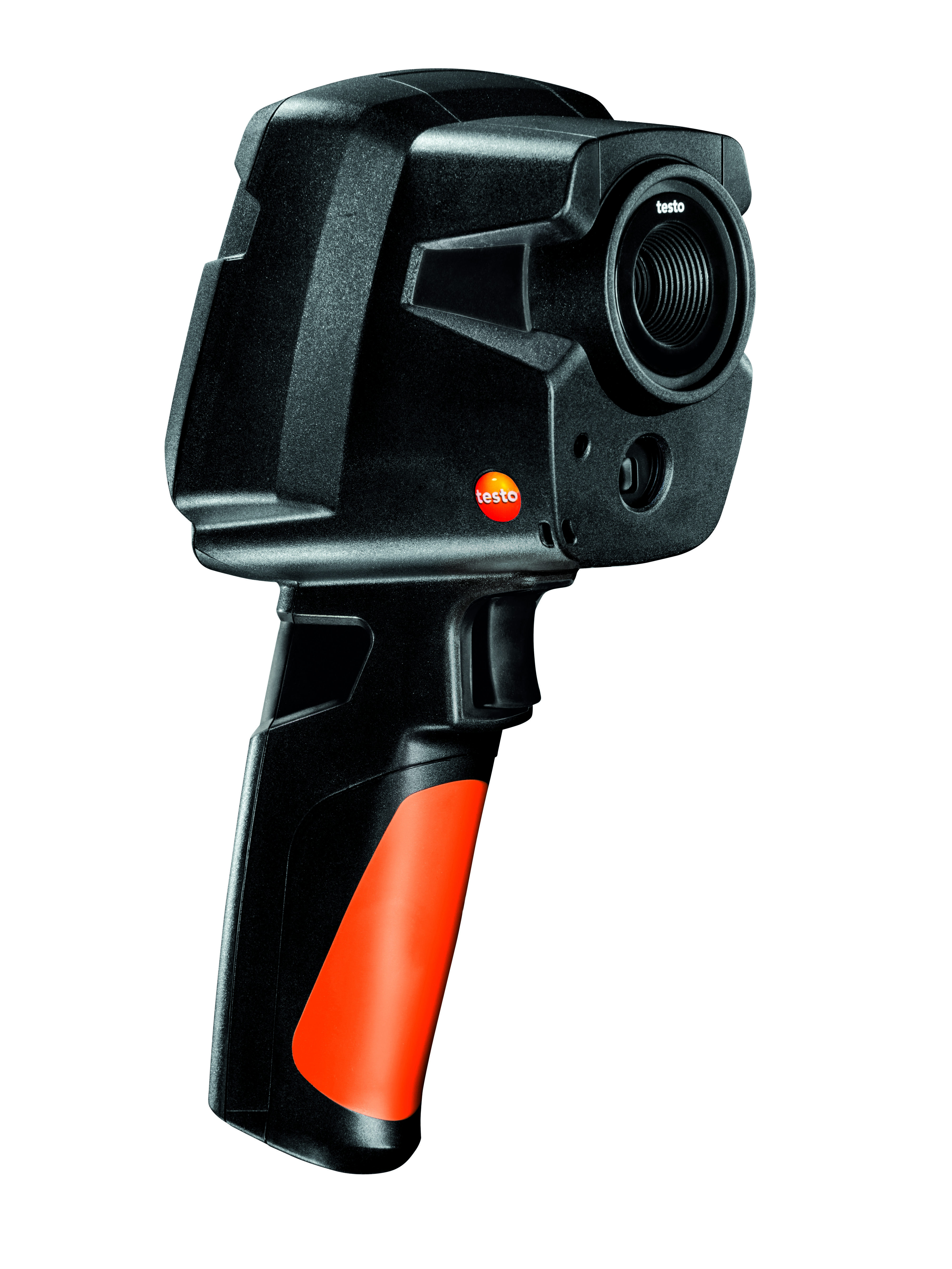

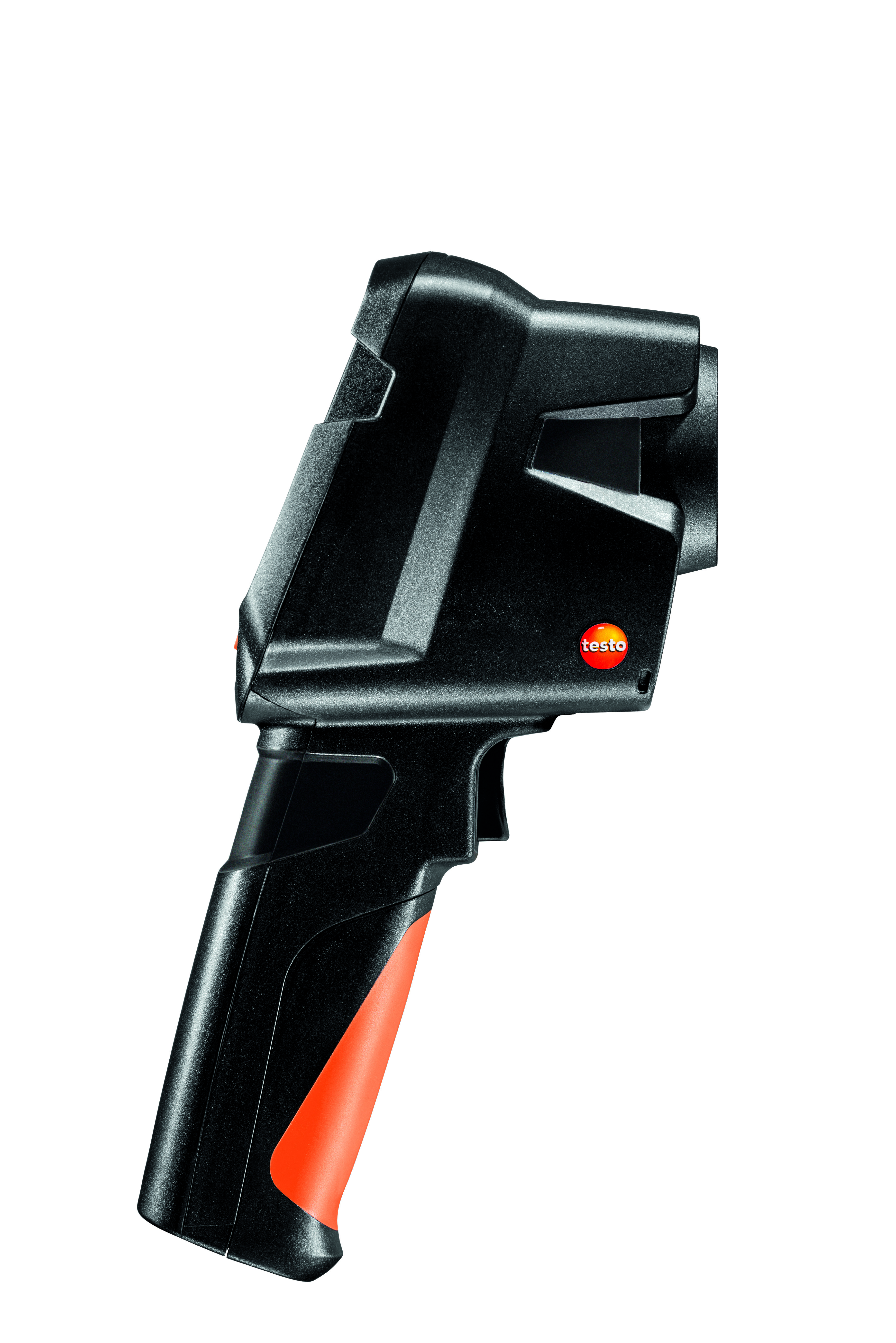

![Тепловизор 160х120 testo 868 Тепловизор 160х120 testo 868](/img/small/870-2.png)
Внесен в Реестр СИ РФ
Умная термография для повседневных задач.
-
- ИК-детектор 160 x 120 пикселей, способный с использованием SR(включена в поставку) формировать термограммы с разрешением 320 х 240 пикс,
- Встроенная камера видимых изображений
- Чувствительность 0,12 °C.
- Работает с мобильным приложением testo Thermography App.
- Функция IFOV warner для проврки корректности измерений температуры малых объектов
- Автоматическое распознавание горячей/холодной точки
- Функция testo ScaleAssist для корректного отображения сооружений и сравнения термограмм в строительной термографии сделанных в разных условиях
- Функция testo ε-Assist для автоматического определения коэффициента излучения
Инфракрасное изображение Размер детектора 160 x 120 пикселей Температурная чувствительность (NETD) 100 мК Поле зрения/мин. фокусное расстояние 31° x 23° / < 0.5 м Пространственное разрешение (IFOV) 3.4 мрад Технология testo SuperResolution (пиксели/IFOV) 320 x 240 пикселей 2.1 мрад Частота обновления кадра 9 Гц Фокусировка Фиксированный фокус Спектральный диапазон 7.5 ...14 мкм
Видимое изображение Размер изображения / мин. фокусное расстояние не менее 3.1 МП / 0.5 м
Представление изображения Тип дисплея 8.9 см (3.5") TFT, QVGA (320 x 240 пикселей) Варианты отображения ИК изображение / реальное изображение Цветовая палитра iron, rainbow HC, cold-hot, grey Интерфейсы передачи данных Беспроводное соединение Связь с мобильным приложением testo Thermography App через беспроводной модуль WLAN (ЕС, ЕАСТ, США, Австралия, Канада, Турция) USB 2.0 Micro B 4
Измерение Диапазоны измерения температур Диапазон измерений 1: -30 ... +100 °C Диапазон измерений 2: 0 ... +650 °C Погрешность ±2 °C, ±2 % от изм. знач. Настройка коэффициента излучения / температурной компенсации отражения 0.01 ... 1 / ручная Функция testo ε-Assist Автоматическое распознавание коэффициента излучения и определение отраженной температуры (RTC)
Функции измерения Функции анализа - измерение центральной точки, распознавание горячей/холодной точки, разность температур
Функция testo ScaleAssist IFOV warner
Оснащение тепловизора Цифровая камера видимых изображений Объектив 31° x 23° Потоковое видео через USB или по беспроводной связи через приложение testo Thermography App Хранение изображений в формате JPG Полноэкранный режим
Хранение изображений Формат файла .bmt и .jpg; возможность экспорта изображений в форматы .bmp, .jpg, .png, .csv, .xls Память Встроенная память (2.8 Гб)
Питание Тип батареи Литиево-ионный аккумулятор может быть заменен на месте Время работы 4 часа
Варианты зарядки В приборе/зарядном устройстве (опция) Работа от сети
Условия окружающей среды Рабочая температура -15 ... +50 °C Температура хранения -30 ... +60 °C Влажность воздуха 20 ... 80 % без конденсации Класс защиты корпуса (IEC 60529) IP54 Вибрация (IEC 60068-2-6) 2G
Физические характеристики
Вес 510 г Размеры (ДxШxВ) 219 x 96 x 95 мм Корпус АБС-пластик Программное обеспечение для ПК Системные требования Windows 10, Windows 8, Windows 7 Стандарты, тесты, гарантия Директивы ЕС EMC: 2014/30/EU RED: 2014/53/EU Гарантия 2 года
Комплект поставки: Тепловизор testo 868, вкл. беспроводной модуль WLAN, USB-кабель, блок питания, итиево-ионный аккумулятор, профессиональное ПО, 3 ɛ -маркера, краткое руководство пользователя, краткие инструкции по применению, сертификат калибровки и кейс
Технология “SuperResolution”(SR) позволяет в 4 раза увеличить разрешение ваших термограмм. Например:
![Super Resolution TESTO](http://kip-postavka.ru/images/testo_SR.png)
Технология Testo “SuperResolution” основана на использовании эффекта естественного едва заметного движения руки в качестве средства для быстрого создания серии последовательных снимков. Когда вы нажимаете кнопку и делаете термограмму -тепловизор с SR делает не один а серию снимков. С помощью SR-алгоритма созданные изображения интегрируются в одну термограмму, имеющую в 4 раза больше пикселей и значительно улучшенное пространственное разрешение термограммы. После создания усовершенствованных термограмм Вы можете с легкостью проанализировать их с помощью ПО для ПК. Соответственно, эта технология работает только для снимков, сделанных "с рук", а не на штативе.
Кратко о Super Resolution Подробнее о Super Resolution
Высокоэффективное ПО для ПК IRSoft (свободно на сайте testo.ru или в комплекте поставки)
предлагает пользователю широкий ряд функций для профессионального анализа полученных термограмм: благодаря возможностям данного программного продукта Вы сможете провести всесторонний анализ изображений, воспользоваться удобными шаблонами при создании отчетов,
а также применить функцию наложения снимков TwinPix, с помощью которой создается одно совмещенное изображение, содержащее информацию как реального снимка, так и термограммы.
Бесплатное мобильное приложение testo Thermography App для testo 868 / 871/ 872 (GoolePlay AppStore)
![Мобильное приложение для тепловизоров testo](http://kip-postavka.ru/images/Testo_Termografy_app.png)

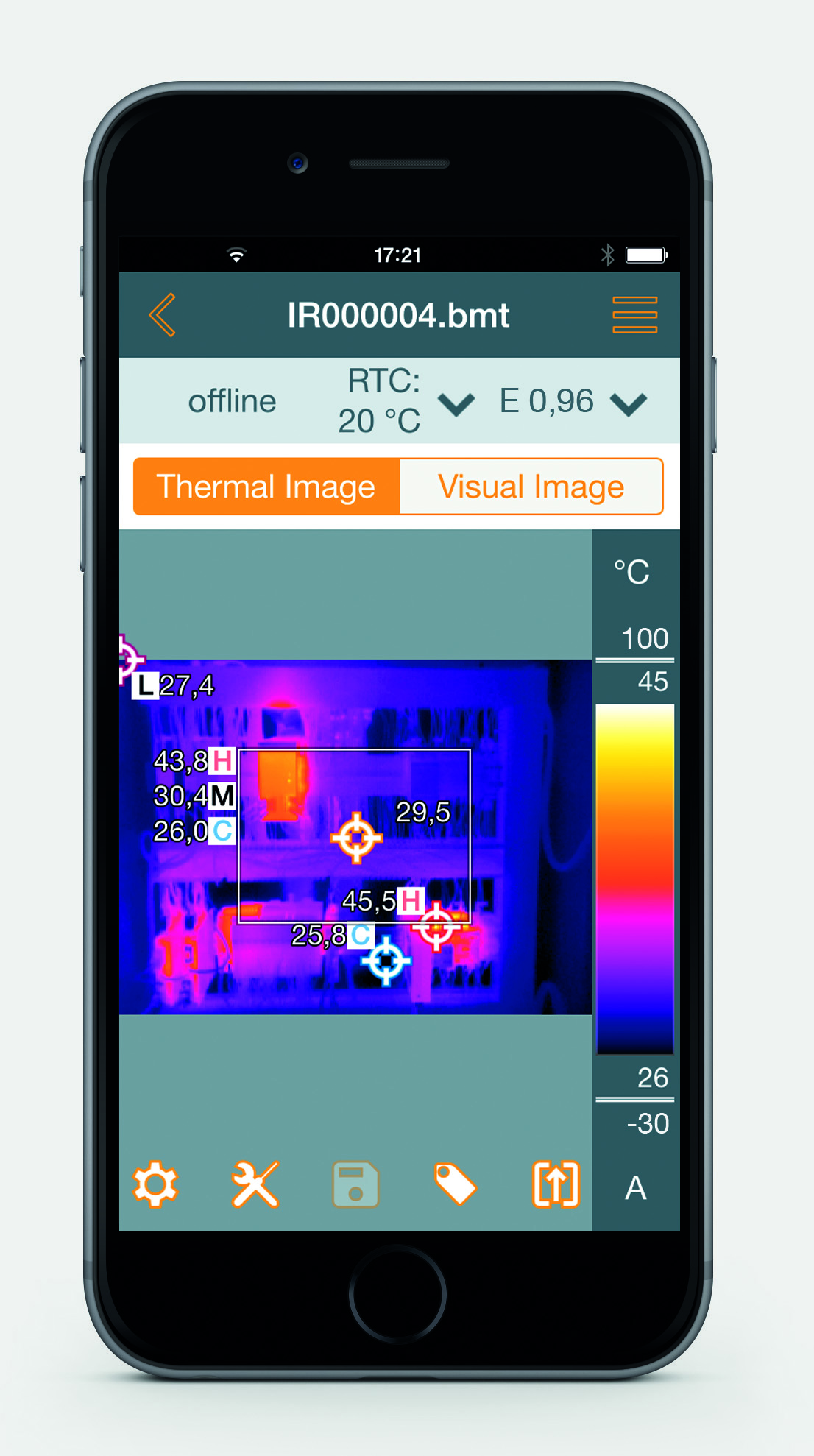

С помощью бесплатного мобильного приложения testo Thermography App, доступного для платформ iOS и Android, Вы сможете быстро:
- иметь второй дисплей на планшете или смартфоне,
- создавать краткие отчеты, сохранять их в сети и пересылать по e-mail,
- использовать полезные инструменты для быстрого анализа термограмм на месте измерений:
например, ввод дополнительных точек измерения, определение изменения температуры с помошью графика или добавление комментариев к термограмме.
- передавать термограммы в реальном времени на свой смартфон или планшет,
- множество прочих полезных функций.
Функция testo ScaleAssist Благодаря этой функции можно объективно сравнить пару термограмм одного объекта, сделанных в разное время при разных условиях окружающей среды Это очень важно, например, при оценки состояния “до” и “после” ремонта/реконструкции.
Существенно облегчает правильную оценку дефектов при обычном осмотре конструкций и тепловых мостиков, устанавливая оптимальную шкалу температур. Нежелательные экстремальные температуры автоматически отфильтровываются из термограммы и показываются лишь в том случае, когда они действительно присутствуют. Это помогает избежать ошибок при интерпретации термограмм, вызванных неверной оценкой шкалы температур.
Как работает: выбираете в меню тепловизора ScaleAssist, вводите в предложенном окошке предварительно измеренные температуру внутри и снаружи здания. После этого функция ScaleAssist покажет реальную картину распределения температур, которую можно сравнить с прежней термограммой
Функция testo ε - Assist: Автоматическое определение коэффициента излучения поверхности
Как работает: Просто прикрепите к объекту измерения один из эталонных стикеров (ε-маркеров), входящих в комплект поставки. Тепловизор распознает стикер с помощью встроенной цифровой камеры, определит коэффициент излучения и отраженную температуру, а затем автоматически выставит оба значения. Дополнительные маркеры могут быть заказаны отдельно.
![работа функции testo E-assist](http://kip-postavka.ru/images/testo_e_assist.png)
![Дисплей тепловизора с обозначением IFOV-Warner](http://kip-postavka.ru/images/testo_IFOV-Warner.png)
Функция IFOV warner. Покажет сколь корректно Вы измеряете температуру малого объекта.
При активации этой функции тепловизор покажет Вам на дисплее квадратик с минимальной зоной (3х3 пикселя), на которой можно корректно измерить температуру. Т.е. если ваш объект будет на дисплее будет меньше этой зоны. то тепловизор покажет вам нечто среднее между температурой объекта и температурой фона, попавшего в эту минимальную зону.
Как работает: Совместите на дисплее Ваш объект с этой зоной.
Объект должен выступать за пределы минимальной зоны - тогда тепловизор корректно покажет температуру Вашего объекта. Актуально для работы с объектами малых размеров - кабели, контакты, шины и т.п.. .
Термограммы. сделанные тепловизорами testo 865, 868, 871 и 872
|
testo 865 testo 868 (160x120) |
testo 871 (240x180) |
testo 872 (320240) |
дистанция 0.5 метра |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_865_868_160x120.jpg) |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_871_240x180.jpg) |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_872_320x240.jpg) |
дистанция 1 метр |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_865_868_160x120_1.jpg) |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_871_240x180_2.jpg) |
![testo 865 testo 868 0.5m](http://kip-postavka.ru/images/testo_872_320x240_1.jpg) |
|
|
|
|
![Каталог тепловизоров TESTO - модельный ряд 2017 года](http://kip-postavka.ru/images/Katalog_testo2017.png)
Подробнее - каталог тепловизоры TESTO 2017(pdf, 1.2 Mb) с описанием всех моделей серии 2017 года, комплектации, возможных принадлежностей и опций
![Сравнение моделей тепловизоров TESTO модельного ряда 2017](http://kip-postavka.ru/images/Tabl_All_testo_2017.png)
FAQ - ответы на часто задаваемые вопросы по работе с тепловизором
Программное обеспечение IRSoft позволит Вам легко анализировать термограммы и составлять отчёты. Загрузите последнюю версию ПО IRSoft на свой компьютер и запустите файл, чтобы начать установку. Если у Вас установлено программное обеспечение IRSoft более ранней версии, оно будет автоматически обновлено. При работе с программным обеспечением IRSoft следуйте инструкциям соответствующего Руководства пользователя.
