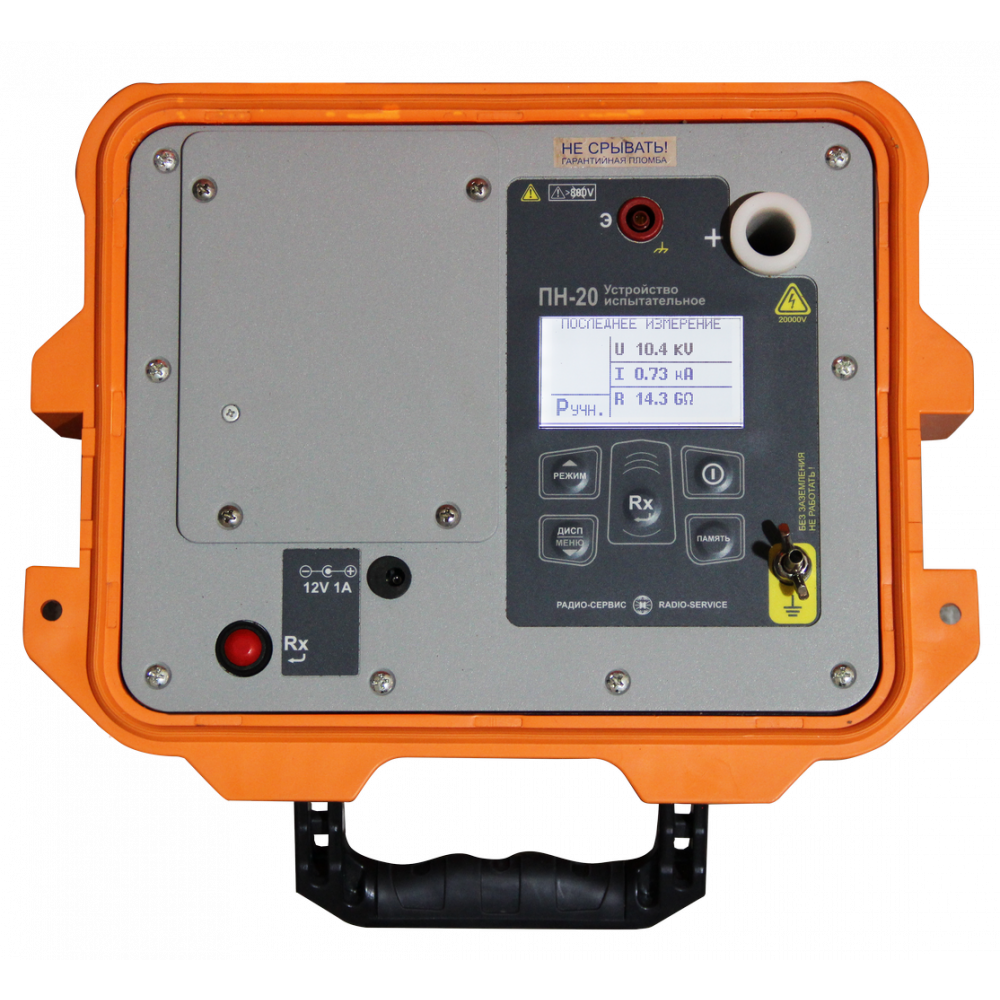

Устройство испытательное ПН-20 со щупом

Артикул: Радио-Сервис ПН-20

Производитель: Радио-Сервис

УСТРОЙСТВО ИСПЫТАТЕЛЬНОЕ ПН-20 предназначено для проведения испытаний и оценки сопротивления изоляции, не находящихся под напряжением высоковольтных кабельных линий, изоляторов, муфт, двигателей и другого оборудования, а также для проверки высоковольтных разрядников постоянным напряжением от 0,5 до 20 кВ. Устройство может быть использовано линейным персоналом для оперативного контроля состояния изоляции перед включением в работу оборудования после монтажа или ремонта.

Возможные варианты поставки - (стоимость отличается - уточняйте):

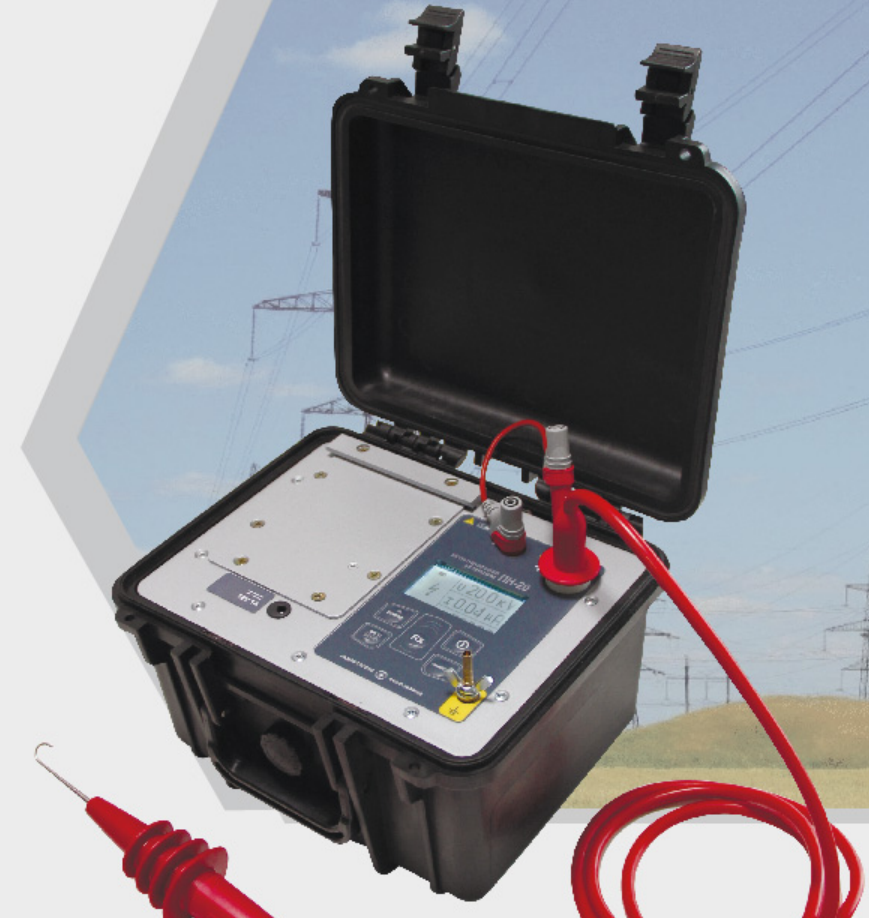

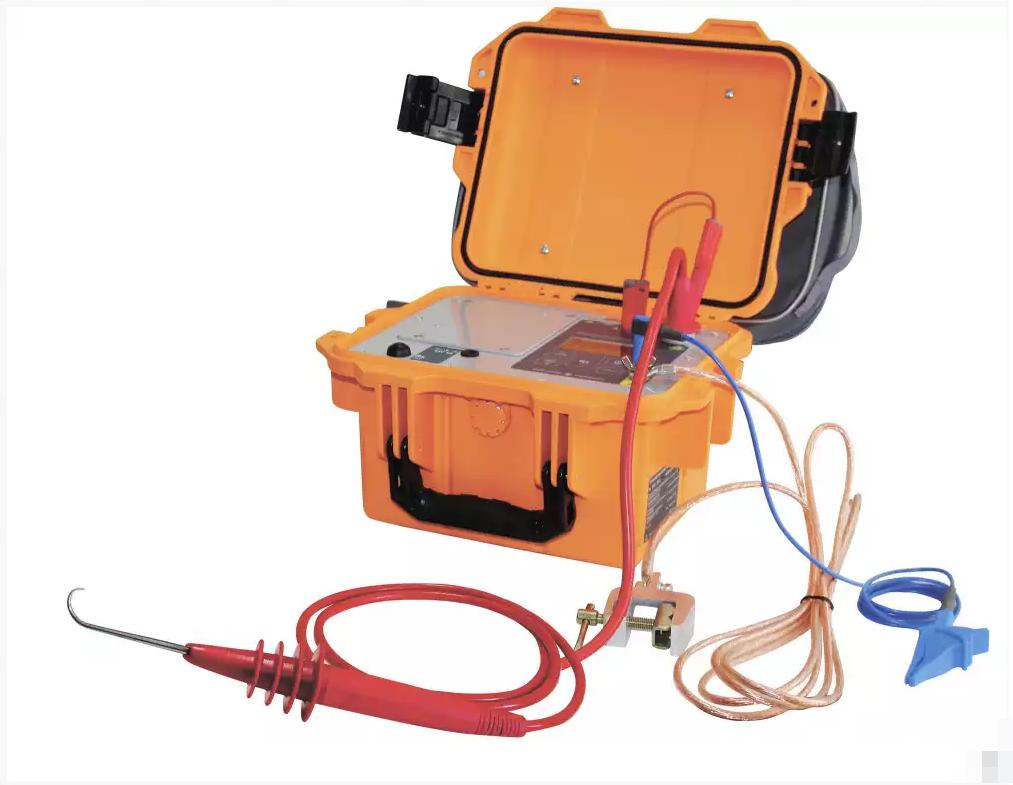

Устройство испытательное ПН-20 со щупом
Устройство испытательное ПН-20 со щупом и свидетельством об аттестации

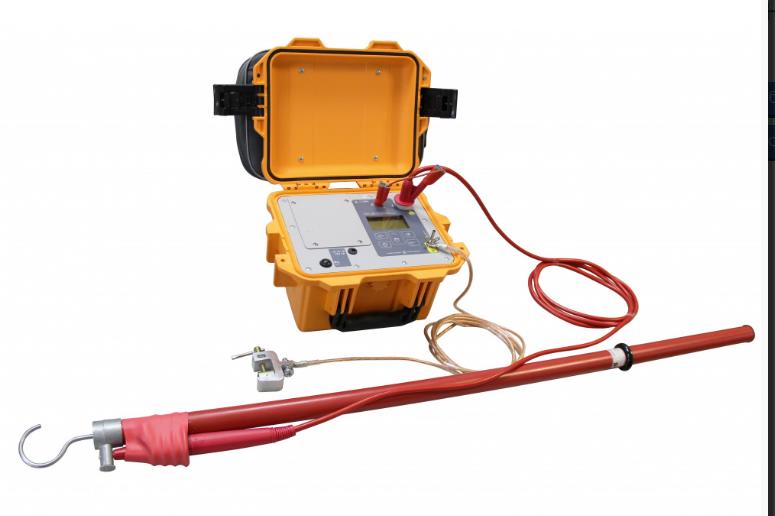

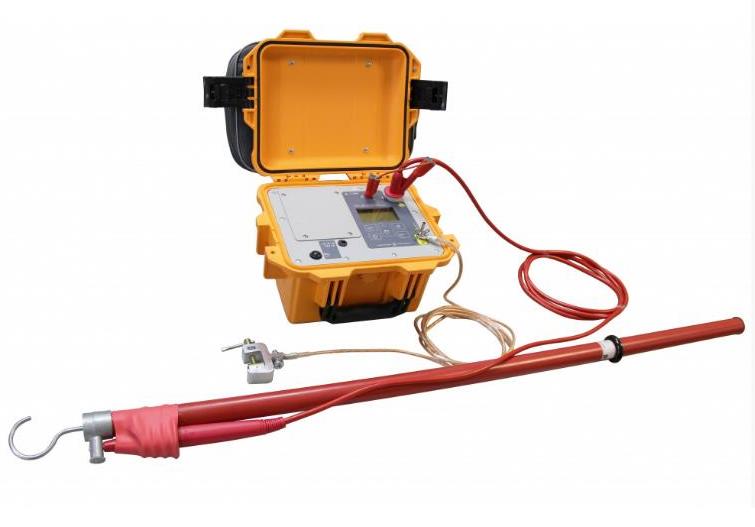

Устройство испытательное ПН-20 со штангой 1,1м
Устройство испытательное ПН-20 со штангой 1,1м и свидетельством об аттестации

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

• установка испытательного напряжения посто­янного тока на объекте от 0,5 до 20 кВ (В диапазоне от 0,5 до 10 кВ с шагом 0,1 кВ и в диапазоне от 10 кВ до 20 кВ с шагом 1 кВ);
• показания тока утечки от 0,01 до 800 мкА и сопротивления до 500 ГОм;
• измерение напряжения пробоя разрядников от 0,5 до 20 кВ;
• расчет емкости кабельной линии от 0,01 до 10 мкФ;
• измерение переменного напряжения относительно земли от 10 до 700 В;
• индикация уровня остаточного напряжения на объекте после окончания измерения;
• автоматический расчет коэффициента абсорбции и поляризации.

ПН-20 позволяет:

• установить продолжительность испытания от 1 до 60 мин;
• выбрать функцию автоматической установки испытания при возникновении пробоя;
• записать в память до 50 результатов испытаний.

Эксплуатационные характеристики:

• Рабочая температура  от -20°С до +50°С
• Габаритные размеры 275x250x180 мм
• Массане более 4,9 кг
• Питание герметичный свинцово-кислотный аккумулятор 12В 4,5 А/ч
• Ударопрочный, пыле- и влагозащищенный корпус, степень защиты в транспортном положении 1Р67, в рабочем положении IР40.

Комплект поставки:

• устройство испытательное ПН-20 -1 шт.;
• адаптер для зарядки аккумулятора 12В, 1А -1 шт.;
• кабель измерительный высоковольтный 1,8 м -1 шт.;
• наконечники сменные для высоковольтного щупа - 2 шт.;
• кабель соединительный 1,5 м - 2 шт.;
• кабель заземления 3 м -1 шт.;
• струбцина для подключения к заземлению -1 шт.;
• зажим изолированный типа "крокодил" -1 шт.;
• сумка для аксессуаров -1 шт.;
• руководство по эксплуатации -1 шт.

Два варианта поставки (выбранный необходимо указать в заказе!):

• Устройство испытательное ПН-20 со щупом
• Устройство испытательное ПН-20 со штангой 1,1м
