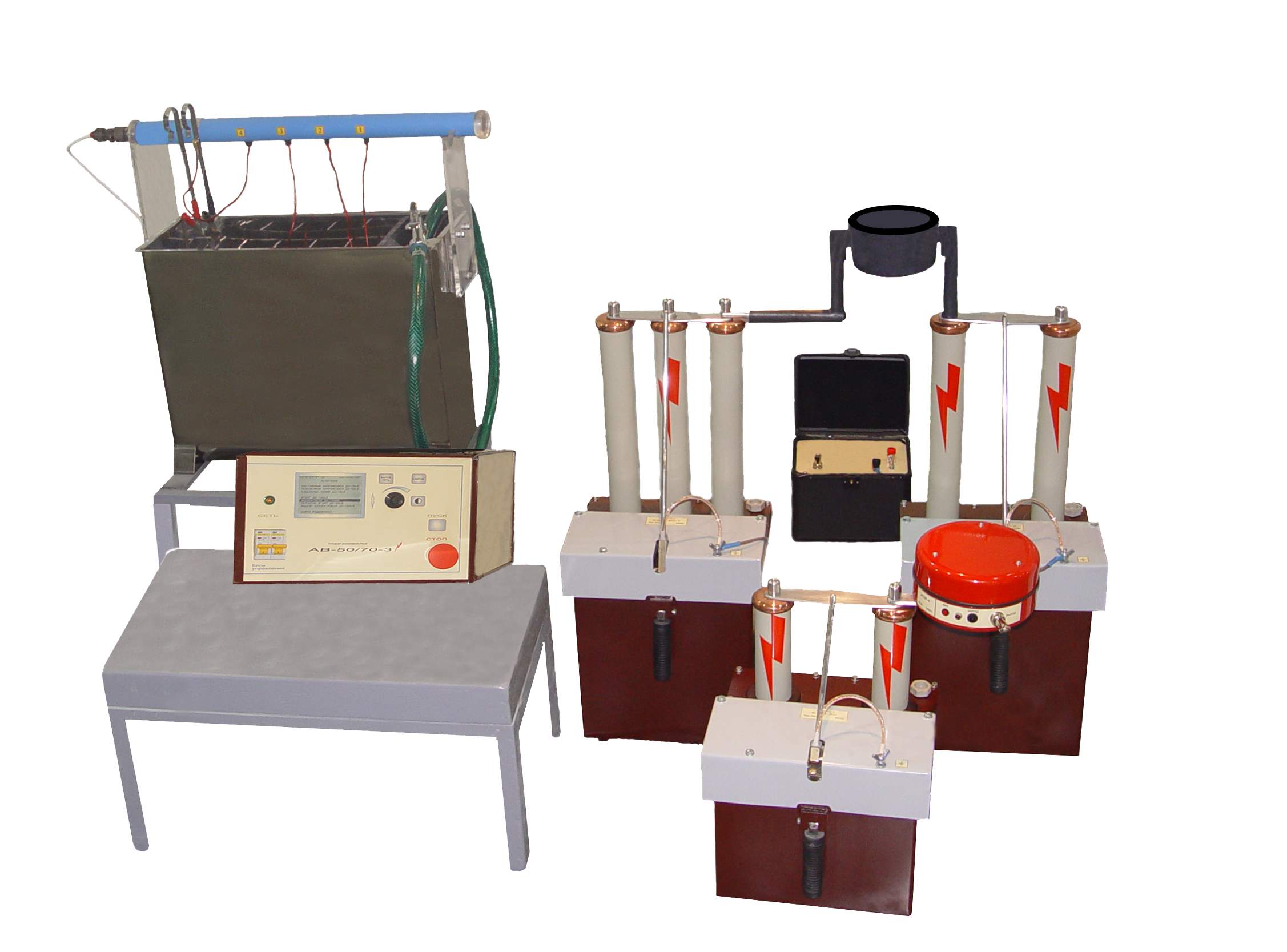

Аппарат испытательный комбинированный АВ-50/70-3

Артикул: АВ-50/70-3

Производитель: Энергопром

Аппарат испытательный комбинированный АВ-50/70-3 предназначен для:

- испытания изоляции защитных средств (изоляционные штанги, резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0- 100кВ;

- испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц;

- определения пробивного напряжения жидких диэлектриков (по ГОСТ 6581-75).

Технические данные:

Питание –однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц
Потребляемая мощность, не более, ВА, 2000
Количество источников высокого напряжения - 4

Параметры источников приведены в таблице

Параметры испытательной ванны:
количество испытательных электродов – 4;
габаритные размеры (с подставкой), мм, 670х470х1120
масса в сухом состоянии, кг, не более 10

Параметры встроенного киловольтметра:
пределы измерения напряжения переменного тока, кВ, - 1, 20, 50;
приведенная относительная погрешность измерения, %, не более - 3

Параметры встроенного измерителя тока:
предел измерения (постоянного и переменного тока), мА, 25;
приведенная относительная погрешность измерения, %, не более 3

Параметры высокопотенциального измерителя тока ИТВР-4:
предел измерения (постоянного и переменного тока), мА, 10;
приведенная относительная погрешность измерения, %, не более 3

Площадь, занимаемая аппаратом (рекомендуемая), м2 , 4
Масса оборудования, кг, не более, 100
Срок службы оборудования аппарата – 10 лет

КОМПЛЕКТНОСТЬ АППАРАТА ИСПЫТАТЕЛЬНОГО АВ-50/70-3
1. Блок управления — 1 шт.
2. Блок высоковольтных испытаний БВИ-50 -1 (основной блок) — 1 шт.
3. Блок высоковольтных испытаний БВИ-50 -2 (для испытаний 100 кВ) — 1 шт.
4. Блок высоковольтных испытаний БВИ-20 — 1 шт.
5. Блок высоковольтных испытаний БВИ-1 — 1 шт.
6. Измеритель тока высокопотенциальный ИТВР-4 — 1 шт.
7. Зарядное устройство для аккумулятора ИТВР-4 — 1 шт.
8. Светильник сигнальный красный — 1 шт.
9. Выключатель блокировочный — 1 шт.
10. Ванна для испытаний изоляционных бот и перчаток в комплекте (подставка, ёмкость для воды, насос, заливочный пистолет, шланги) — 1 шт.
11. Измерительная ячейка для испытаний жидких диэлектриков в комплекте с шаблон-калибратором и кронштейнами крепления ячейки — 1 шт.
12. Комплект проводов и кабелей для проведения испытаний — 1 шт.
13. Заглушка разъёма Х6 (блокировка двери) — 1 шт.
14. Руководство по эксплуатации на аппарат высоковольтный АВ-50/70-3 — 1 шт.
15. Паспорт на аппарат высоковольтный АВ-50/70-3 — 1 шт.
