Аппарат высоковольтный АВ-50/70-2 предназначен для:
- испытания изоляции защитных средств (резиновые боты, перчатки, электроинструмент и т.п.) переменным высоким напряжением промышленной частоты, регулируемым в пределах 0 - 50кВ.
- испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электриче-ским напряжением до 60кВ., а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
- определения пробивного напряжения жидких диэлектриков напряжением частотой 50 Гц.до50кВ. (по ГОСТ 6581-75)
- Измерения токов утечки испытуемых объектов (защитных средств, разрядников и т.д.
Технические данные:
- Питание –однофазная сеть переменного тока напряжением 220±20 В, частотой 50±2 Гц
- Потребляемая мощность, не более, ВА, 2000

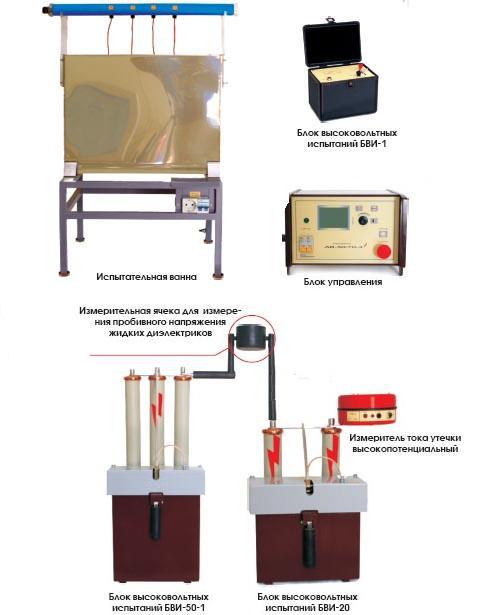

- Количество источников высокого напряжения - 4
Параметры источников приведены в таблице
|
Параметр
|
Тип источника
|
|
БВИ-50
|
БВИ-20
|
БВИ-1
|
|
Наибольшее выходное переменное напряжение, кВ
|
50
|
20
|
1
|
|
Наибольшее выходное постоянное напряжение, кВ
|
70
|
-
|
-
|
|
Наибольший выходной ток, мА
|
35
|
35
|
50
|
|
Габаритные размеры, мм
|
270х295х660
|
270х295х660
|
225х160х195
|
|
Масса, кг
|
35
|
35
|
3
|
Параметры испытательной ванны:
количество испытательных электродов – 4;
габаритные размеры (с подставкой), мм, 670х470х1120
масса в сухом состоянии, кг, не более 10
Параметры встроенного киловольтметра:
пределы измерения напряжения переменного тока, кВ, - 1, 20, 50;
приведенная относительная погрешность измерения, %, не более - 3
Параметры встроенного измерителя тока:
предел измерения (постоянного и переменного тока), мА, 25;
приведенная относительная погрешность измерения, %, не более 3
Параметры высокопотенциального измерителя тока ИТВР-4:
предел измерения (постоянного и переменного тока), мА, 10;
приведенная относительная погрешность измерения, %, не более 3
Площадь, занимаемая аппаратом (рекомендуемая), м2 , 4
Масса оборудования, кг, не более, 100
Срок службы оборудования аппарата – 10 лет
Имеется в наличии: Много
|
