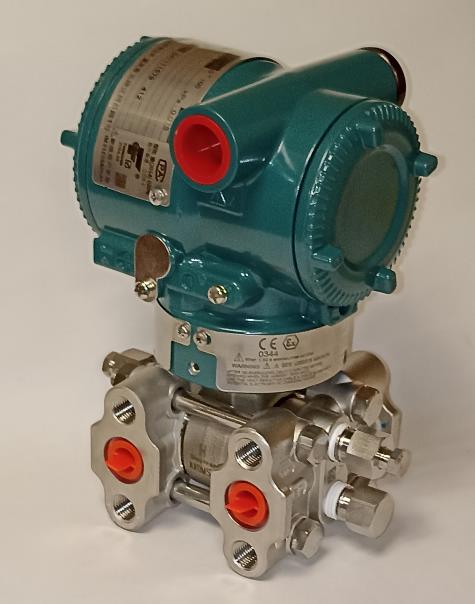

Датчики давления серии EJA-E

Артикул: EJA-E

Производитель: Иокогава (Япония)

Выбор модели и размещение заказа - по заполненному опросному листу
Высокоэффективные  многопараметрические преобразователи давления Иокогава EJA-E с чувствительным элементом gj технология DPharp из монокристаллического кремния, используемые для измерения давления, расхода жидкости, газа и пара. Технология DPHarp позволяет одновременно измерять дифференциальное и статическое давление. Данная технология исключает необходимость в использовании дополнительных датчиков давления. Приборы серии DPharp представлены широким разнообразием моделей, включая:

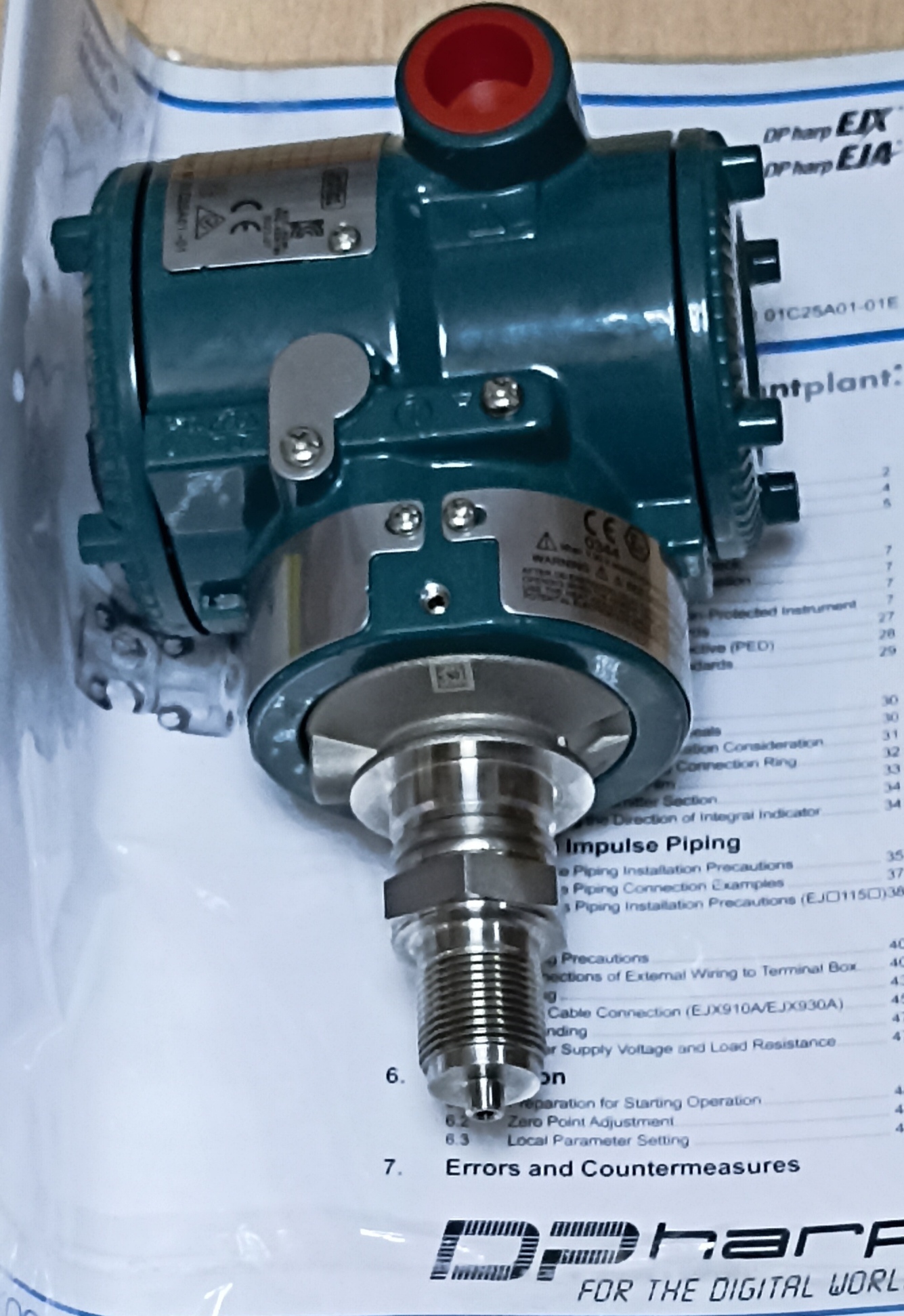

• датчики избыточного давления

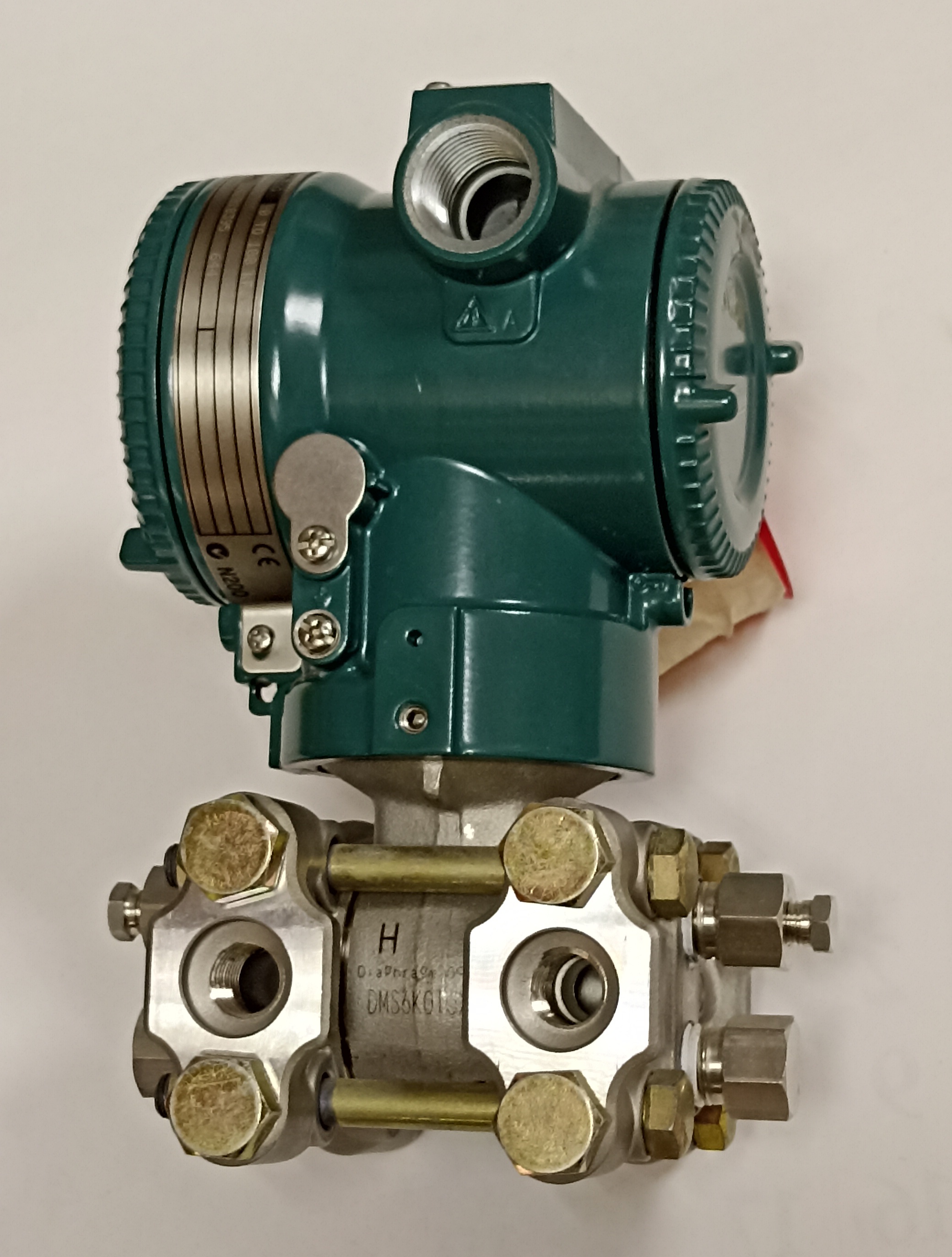

• датчики дифференциального давления с выносными разделительными мембранами,

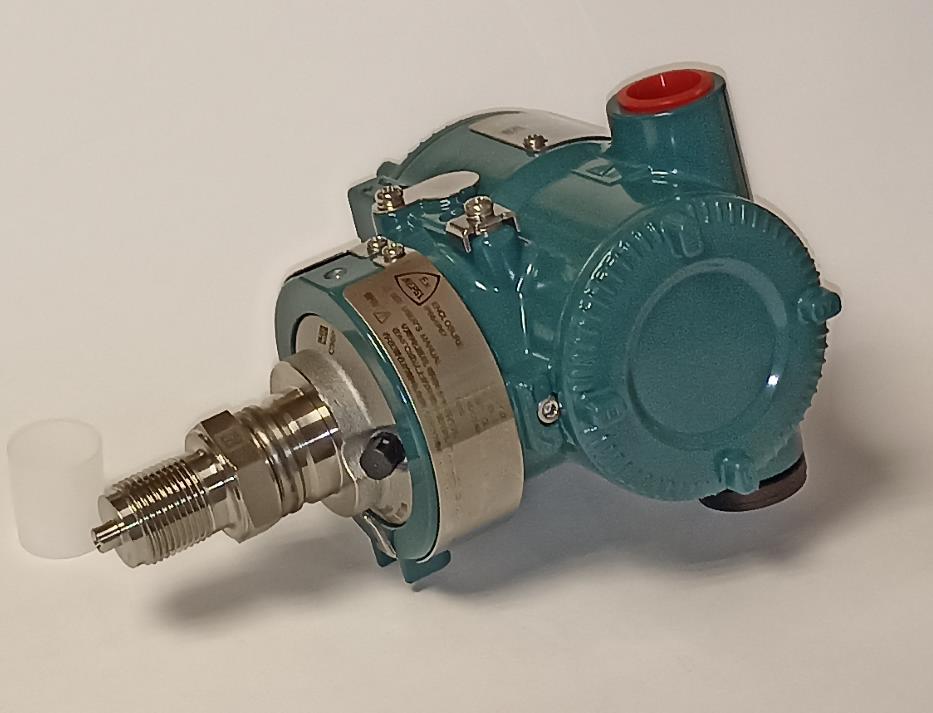

• датчики избыточного давления ввертного типа

• многопараметрические датчики

• дифференциального и абсолютного давления с функциями вычисления объемного и массового расхода.

Многопараметрический цифровой сенсор:

• высочайшая точность и разрешение;

• измерение перепада давления, статического давления и температуры одним сенсором;

• полностью цифровой сенсор: не требуется АЦП.

Наивысшая стабильность:

• длительная стабильность;

• монокристалл кремния: нет гистерезиса, нет смещения шкалы и нуля.

• Новейшие технологии, испытанные в реальных условиях;

• Гарантированная стабильность в рабочих условиях.

В конструкции капсулы датчиков Иокогава полости под разделительными мембранами ограничены дополнительными защитными мембранами. В штатном режиме работы датчика защитные мембраны прилегают к поверхности капсулы датчика. При возникновении перегрузки защитная мембрана со стороны низкого давления отходит от поверхности капсулы датчика, образуя полость, в которую перетекает жидкость из полости под разделительной мембраной со стороны высокого давления. При этом разделительная мембрана со стороны высокого давления ложится на защитную мембрану, одинаковую с ней по профилю. Таким образом, даже при перегрузке, в сотни раз превышающей ВПП, разность давлений на сенсоре не превысит предел его упругости.

Такая конструкция капсулы сенсора позволила существенно уменьшить объем разделительной жидкости в датчике, а следовательно, и время отклика датчика.

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ:

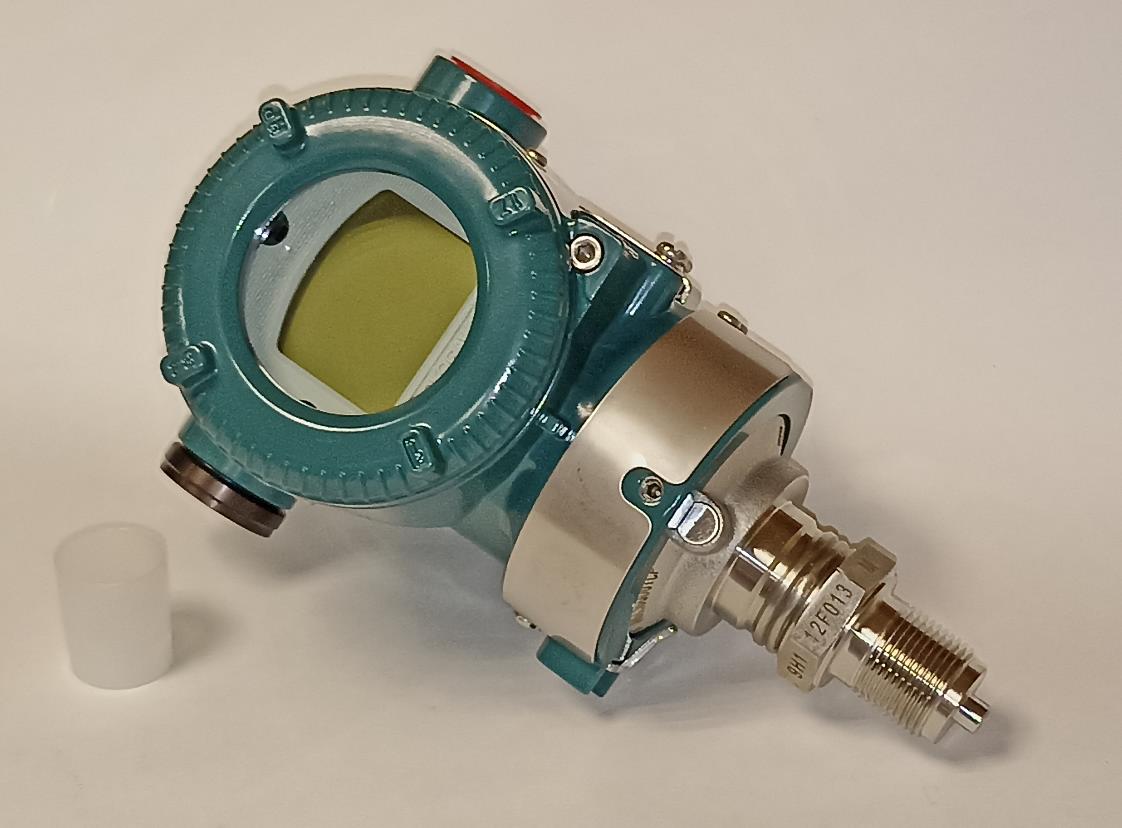

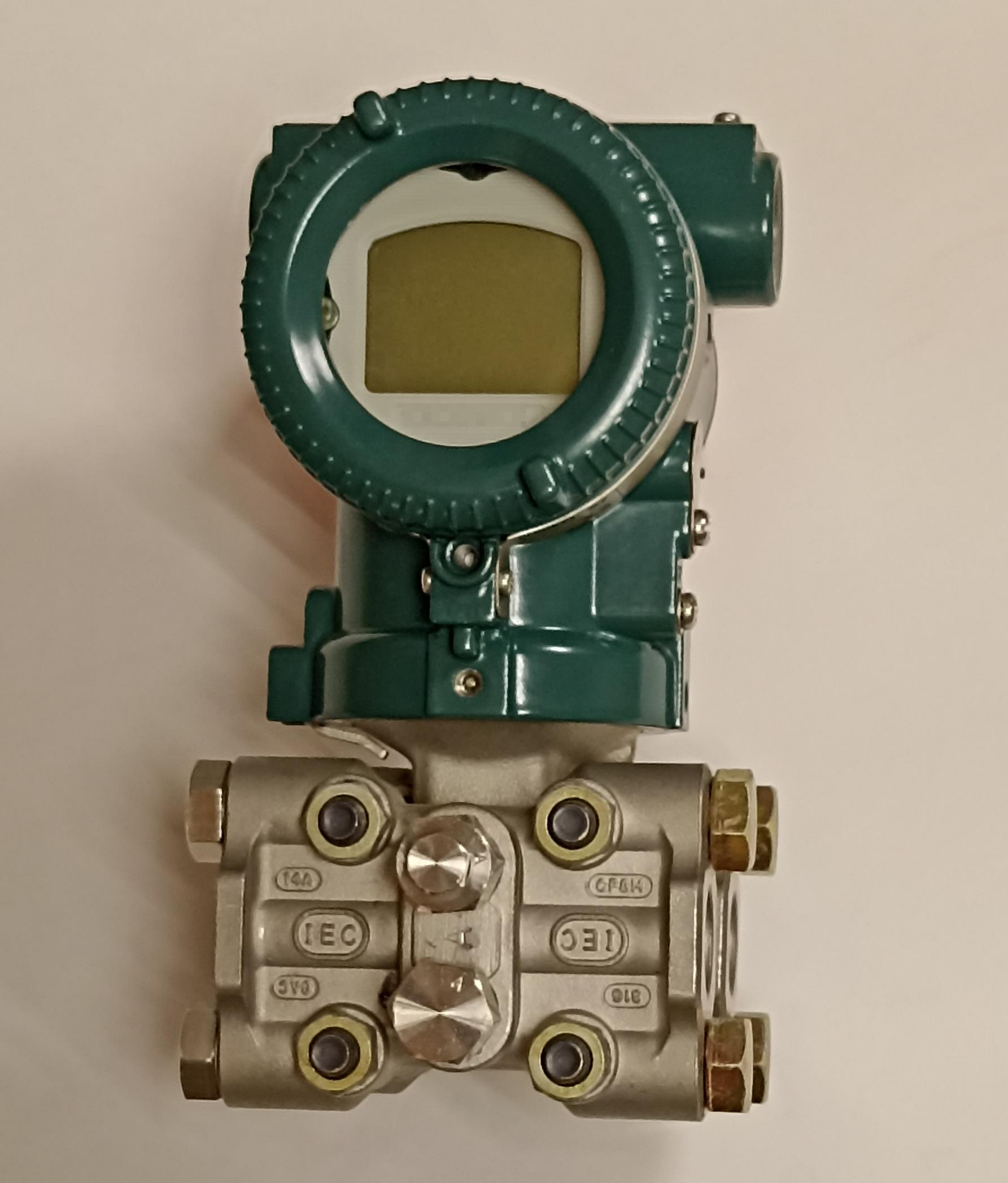

Датчики давления Иокогава могут оснащаться съемным жидкокристаллическим дисплеем предназначенным:
• отображения выходного сигнала в % шкалы;
• отображения измеренного давления в стандартных или нестандартных единицах измерения (в том числе, попеременно с отображением выходного сигнала в % шкалы);
• отображения выбранных стандартных единиц измерения (из 14 возможных), выбранной выходной характеристики, результатов самодиагностики;
• перенастройки нуля и шкалы по месту с использованием винта перенастройки на корпусе датчика.

УНИВЕРСАЛЬНОСТЬ И УНИФИКАЦИЯ:

Широкий диапазон перенастройки шкалы (до 1:200 у некоторых модификаций), отличная приспособленность к промышленным условиям эксплуатации, заложенная уже в базовых исполнениях датчиков, максимальная унификация элементов конструкции в пределах модельного ряда и четкая сегментация моделей по применениям - все это позволяет снизить расходы на проектирование, минимизировать вероятность ошибок при выборе модели и исполнения датчика и обеспечивает максимальную гибкость и эффективность применения датчиков давления Иокогава в промышленности.

С другой стороны, широкий выбор дополнительных опций дает возможность оптимальным образом подобрать исполнение датчиков даже для самых сложных условий эксплуатации.

ПРИНЦИП ДЕЙСТВИЯ:

Важнейшей особенностью датчиков давления Иокогава является резонансный принцип измерения давления, основанный на преобразовании упругой монокристаллической кремниевой мембраны, возникающей под действием приложенной разности давлений, в частотный электрический сигнал. Преобразование осуществляется при помощи двух микроскопических полых Н-образных резонаторов, сформированных на поверхности кремниевой мембраны, которые служат частотно-задающими элементами двух генераторов переменного напряжения. Механическая конструкция мембраны такова, что при ее деформации частота одного резонатора уменьшается, а другого - увеличивается. Возникающая при этом разность частот линейно зависит от приложенной разности давлений и практически не зависит от температуры и статистического давления (при их измерении частоты обоих резонаторов изменяются на одну и ту же величину, а их разность остается неизменной).

Использование резонансного принципа измерения позволяет добиться высоких метрологических характеристик датчиков Иокогава без применения дополнительных конструктивных и технологических приемов (характеризации и др.) и, в сочетании с надежной и продуманной конструкцией, обеспечивает отличные эксплуатационные показатели при вполне допустимой цене.

Особенностью датчиков дифференциального давления является одновременное измерение разности давлений и статического давления. Это позволяет уменьшить стоимость расходомерного узла и упростить его построение. Необходимо особо отметить, что в отличие от других многопараметрических датчиков давления, в датчиках давления Иокогава абсолютное давление измеряется тем же сенсором, что и разность давлений, благодаря чему удалось избежать усложнения конструкции датчика и увеличения его стоимости.

ЦИФРОВОЙ ЭЛЕКТРОННЫЙ МОДУЛЬ:

Благодаря тому, что частота выходного сигнала с резонансного сенсора может измеряться непосредственно цифровыми счетчиками, вся обработка сигнала в электронном модуле датчиков Иокогава сделана полностью цифровой (кроме преобразования результатов измерений в аналоговый выходной сигнал 4...20 мА).

Отсутствие аналого-цифрового преобразования существенно повышает надежность и метрологические характеристики датчиков. Кроме того, датчикам не требуется подстройка нуля и калибровка после перенастройки шкалы, что значительно уменьшает объем работ по обслуживанию датчиков и снижает расходы на их эксплуатацию. А при передаче результатов измерений по цифровым протоколам связи датчики давления в перенастройке шкалы вообще не нуждаются.

В комплекте с датчиками давления могут быть поставлены, при необходимости

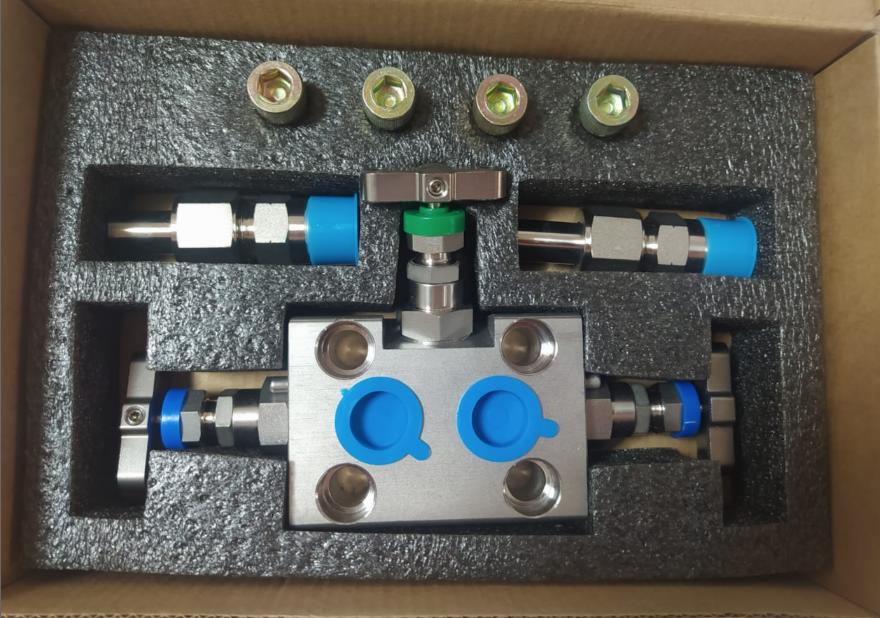

•  2-х 3-х и 5-вентильные манифольды (вентильные блоки )
•  Кабельный ввод взрывозащищенный PNA-01 (1/2NPN или М20х1.5)
