Ручная пневматическая помпа для калибровки давления PR9141A/B/C/D

Артикул: PR9141A/B/C/D

Производитель: PANRAN

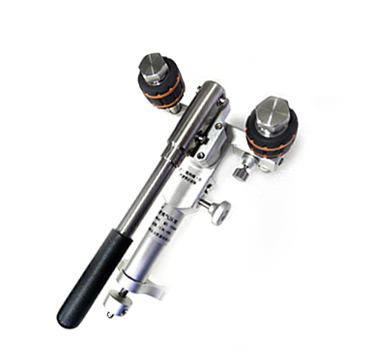

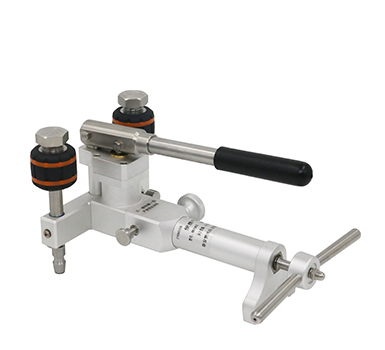

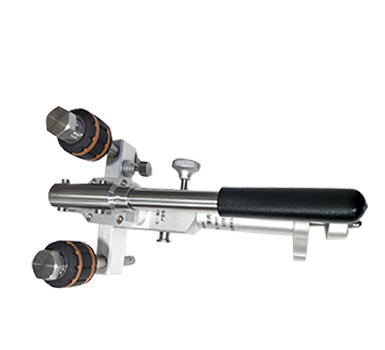

Ручной пневматический насос для калибровки давления PR9141A/B/C/D

Ручной пневматический насос для калибровки давления серии PR9141 может использоваться в лабораторных условиях или на месте, с простым управлением, понижающим и устойчивым, точной регулировкой, простым обслуживанием, нелегкими характеристиками утечки. Встроенное устройство для изоляции нефти и газа для эффективного предотвращения загрязнения насоса и продления срока службы оборудования

Технические параметры насоса для сравнения давления

Основное применение компаратора давления:

1.  Датчик калибровочного давления (перепада давления)
2.  Калибровка реле давления
3.  Калибровка прецизионного манометра, общего манометра
4.  Калибровка манометра давления масла

Комплект поставки включает помпу PR9142 в выбранном диапазоне, футляр для переноски из алюминиевого сплава, некоторые уплотнительные кольца и аксессуары.

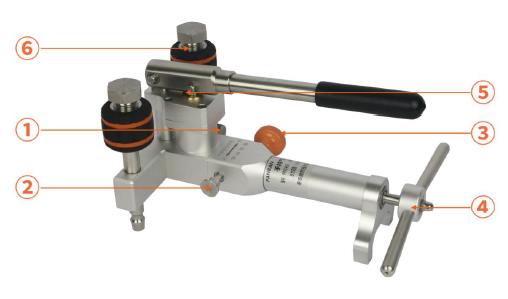

Состав помпы

① Обратный клапан

② Реверсивный клапан

③ Тонкая настройка шарового клапана

④ Бустерный насос

⑤ Насос предварительной загрузки

⑥ Выпускное отверстие

Описание функций

① Обратный клапан. Должен быть закрыт при получении положительного и отрицательного давления; После отвинчивания давление можно быстро снизить.

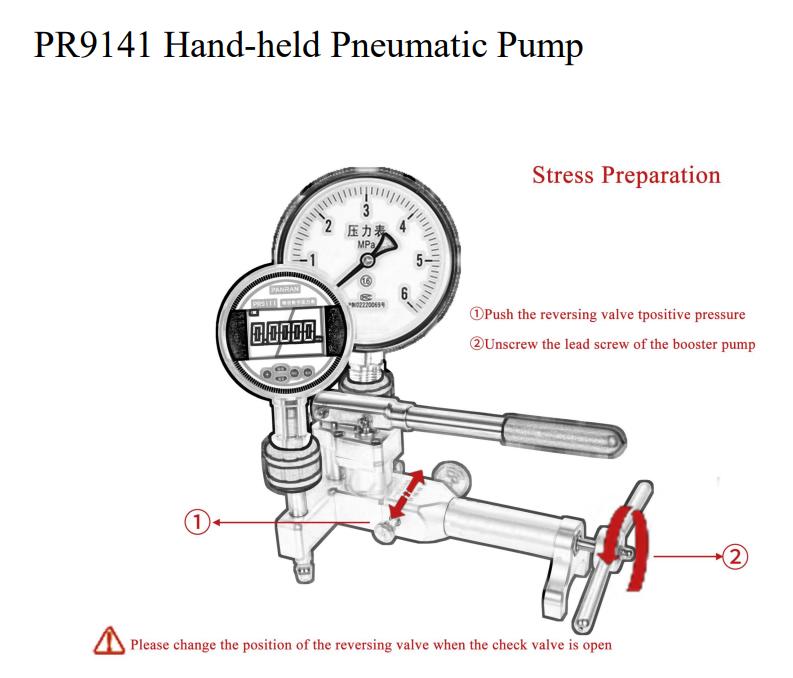

② Реверсивный клапан. Нажмите влево и вправо, чтобы изменить направление потока газа и переключение между положительным давлением и отрицательным давлением; Положительный слева, отрицательный справа.

③ Тонкая настройка шарового клапана. Затянуть - закрыто. Давление можно регулировать, когда винт не затянут.

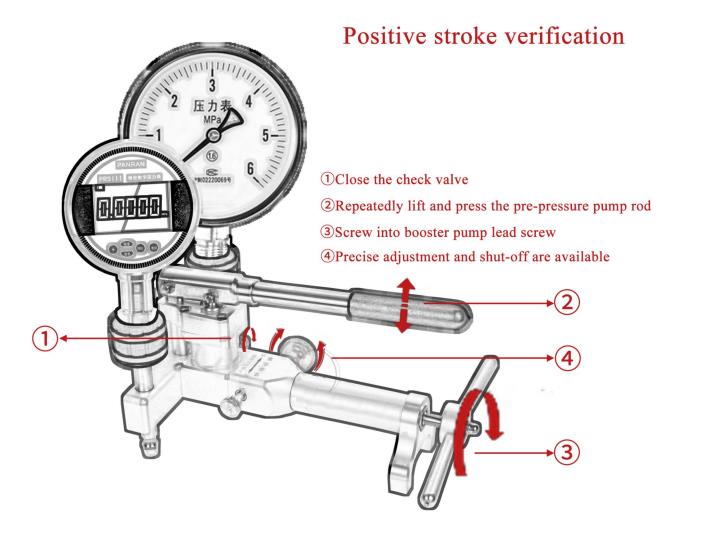

④ Бустерный насос. Положительное давление: вкрутите в значение давления подъема бустерного насоса, вывинтите, чтобы уменьшить значение давления;

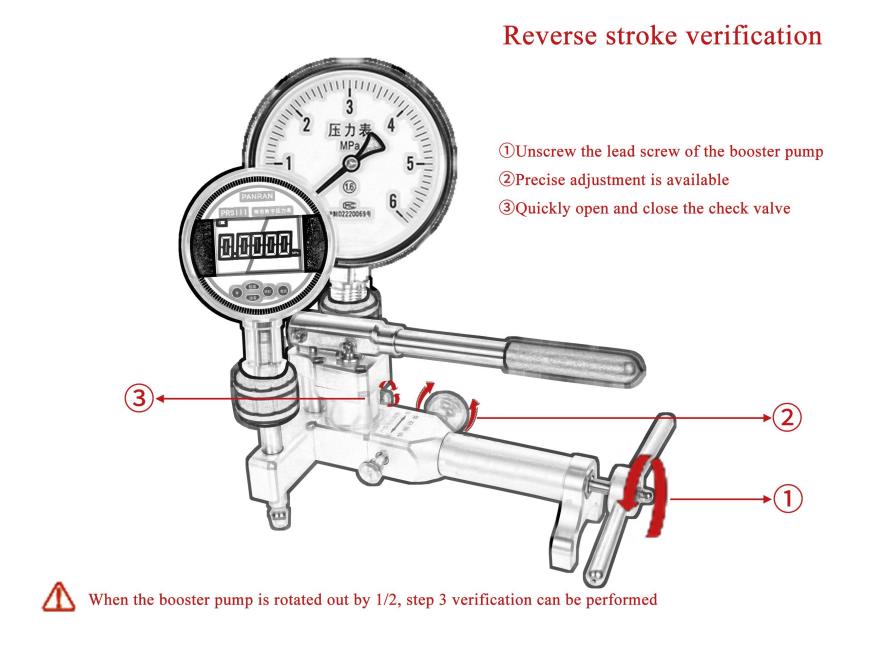

Отрицательное давление: ввинтите в бустерный насос, уменьшите значение давления, вывинтите значение подъемного давления; После того, как давление стабилизируется, бустерный насос можно слегка вращать внутрь и наружу, чтобы отрегулировать давление, которое можно использовать в качестве «клапана точной настройки».

⑤ Насос предварительной загрузки. Многократно поднимайте, нажимайте и перемещайте поршень корпуса насоса, чтобы добиться повышения давления.

⑥ Выпускное отверстие. Подсоедините стандартный манометр и проверяемый манометр.

Руководство пользователя (pdf 3Mb)

 *  *  *

Обратите внимание на следующие изделия, которыми может быть дополнена, за дополнительную плату, комплектация помпы - они могут быть полезны при конфигурировании вашего генератора давления:

• Адаптер PR9149A в сборе
• Соединительный шланг высокого давления PR9149B
• Водонефтяной сепаратор PR9149C
