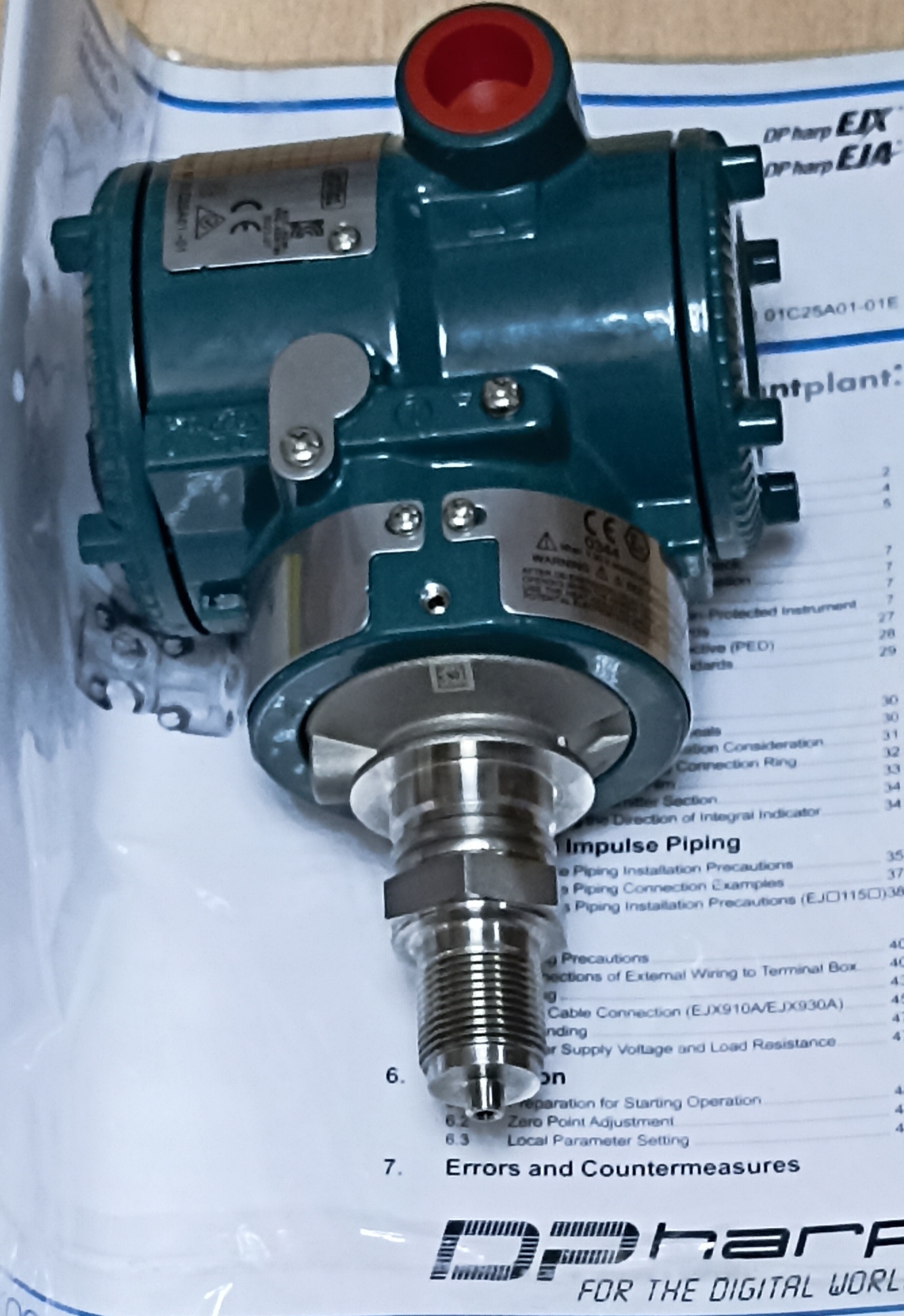

EJX530A преобразователь избыточного давления
Артикул: EJX530A
Производитель: Иокогава (Япония)
|
цена определяется после выбора конфигурации
|
|
|
|
В Реестре СИ РФ. Поставляется с поверкой
Одобрен Российским Морским Регистром.
Межповерочный интервал 5 лет Выбор модели и размещение заказа - по заполненному опросному листу
В настоящее время мы не можем поставить EJX с кодами взрыво- и искрозащиты, прописанными в российских(ЕАС) сертификатах - возможна только маркировка по NEPSI.
Датчик избыточного давления EJX530A – предназначен для измерения избыточного давления различных сред: жидкости, газа и пара.
Технические характеристики датчика избыточного давления EJX530A
- Погрешность измерений ± 0,1% шкалы
- Пределы измерения
| A |
-100…200 кПа |
0-8…0-200 кПа |
| B |
-1…2 |
0-0,04…0-2 |
| C |
-0,1…10 |
0-0,2…0-10 |
| D |
-0,1…50 |
0-1…0-50 |
Допускается полное смещение нуля вниз (подавление нуля) или вверх (поднятие нуля) в пределах диапазона измерения капсулы.
- Максимальное рабочее давление
- капсула A: 200 кПа
- капсула B: 2 МПа
- капсула C: 10 МПа
- капсула D: 50 МПа
- Выходной сигнал
- 4…20 мА с функцией цифровой связи по BRAIN или HART протоколу, Foundation Fieldbus.
- Реле сигнализации (опционально)
- Выходной сигнал программно может быть задан линейным, v или произвольно сегментно линеризован.
- Время отклика 90 мсек
- Температура процесса -40...120 °С
- Температура окружающей среды
- -51 °С (без индикатора)
- -30…80 °С (с индикатором)
- Питание 10,5...42 В постоянного тока
- Материал, контактирующий со средой
- стандартно: мембрана – Hastelloy C-276
- остальное – нержавеющая сталь 316L SST
- Конструктивное исполнение
- стандартное: IP67
- искробезопасное: (EExiaIICT5)
- взрывонепроницаемое: (EExdIIСТ4, Т5, Т6)
- Сертификат надежности для систем ПАЗ(RWTUV Systems GmbH) Стандартно: - SIL2, (при использовании 2-х датчиков – SIL3)
- Внесен в ГОСРЕЕСТР
- Межпроверочный интервал - 5 лет.
Сводная таблица по преобразователям давления Иокогава EJX.
по ссылкам моделей - "Технические характеристики преобразователей" |
|
|
Модель |
Тип капсулы |
Диапазон измерения,
кПа |
Диапазон перенастройки верхнего предела шкалы, кПа |
Макс. рабочее давление,
МПа |
Назначение/монтаж |
| Перепад давлений |
EJX110A |
L |
-10…10 |
0,1…10 |
16 |
Измерение расхода, уровня/традиционный монтаж |
| M |
-100…100 |
0,5…100 |
25 |
| H |
-500…500 |
2,5…500 |
25 |
| V |
-0.5…14 МПа |
0.07…14 МПа |
25 |
| EJX120A |
E |
-1…1 |
0.025…1 |
50 кПа |
Измерение расхода, уровня/традиционный монтаж |
| EJX130A |
M |
-100…100 |
1…100 |
32 |
Измерение расхода, уровня/традиционный монтаж |
| H |
-500…500 |
5…500 |
32 |
| EJX118A |
M |
-100…100 |
2…100 |
Определяется номиналом фланца |
С вынесенными раздели-тельными мембранами, длина капиллярных трубок до 10 м |
| H |
-500…500 |
10…500 |
| EJX210A |
M |
-100…100 |
1…100 |
Измерение уровня в резервуаре/ монтируется на фланце |
| H |
-500…500 |
5…500 |
| Абсолютное давление |
EJX510A |
A |
0…200 |
8…200 |
200 кПа |
Измерение абсолютного давления/ввертного типа (или накидная гайка) |
| B |
0…2 МПа |
0,04…2 МПа |
2 |
| C |
0…10 МПа |
0,2…10 МПа |
10 |
| D |
0…50 МПа |
1…50 МПа |
50 |
| EJX310A |
L |
0…10 |
0,5…10 |
10 |
Измерение абсолютного давления/ традиционный монтаж |
| M |
0…130 |
1 ,3…130 |
130 |
| A |
0…3,5 МПа |
0,0175…3,5 МПа |
3,5 МПа |
| B |
0…16 МПа |
0,08…16 МПа |
16 МПа |
| Избыточное давление |
EJX430A |
H |
-100…500 |
2,5…500 |
500 кПа |
Измерение избыточного давления/традиционный монтаж |
| A |
-0,1…3,5 МПа |
0,0175…3,5 МПа |
3,5 |
| B |
-0,1…16 МПа |
0,08…16 МПа |
16 |
| EJX440A |
C |
-0,1…32 МПа |
0,25…32 |
32 |
| D |
-0,1…50 МПа |
0,1…50 |
50 |
| EJX438A |
A |
-0,1…3,5 МПа |
0,035…3,5 МПа |
Определяется номиналом фланца |
С вынесенной разделительной мембраной, длина капиллярной трубки до 10м |
| B |
-0,1…7 МПа |
0,16…16 МПа |
| EJX530A |
A |
-100…200 |
8…200 |
200 кПа |
Измерение избыточного давления/ввертного типа (или накидная гайка) |
| B |
-0,1…2 МПа |
0,04…2 МПа |
2 |
| C |
-0,1…10 МПа |
0,2…10 МПа |
10 |
| D |
-0,1…50 МПа |
1…50 МПа |
50 |
| Много-параметрический преобразователь |
EJX910A |
L |
-10…10 |
0,1…10 |
16 |
Измерение давления, перепада давления, температуры, компенсационные вычисления массового / нормированного расхода. |
| M |
-100…100 |
0,5…100 |
25 |
| H |
-500…500 |
2,5…500 |
25 |
| EJX930A |
M |
-100…100 |
1…100 |
32 |
| H |
-500…500 |
5…500 |
32 |
В комплекте с датчиками давления могут быть поставлены, при необходимости
- 2-х 3-х и 5-вентильные манифольды (вентильные блоки)
- Кабельный ввод взрывозащищенный PNA-01 (1/2NPN или М20х1.5)
базовый срок поставки 12-19 недель
|
