В Реестре СИ РФ. Поставляется с поверкой
Одобрен Российским Морским Регистром.
Межповерочный интервал 5 лет Выбор модели и размещение заказа - по заполненному опросному листу

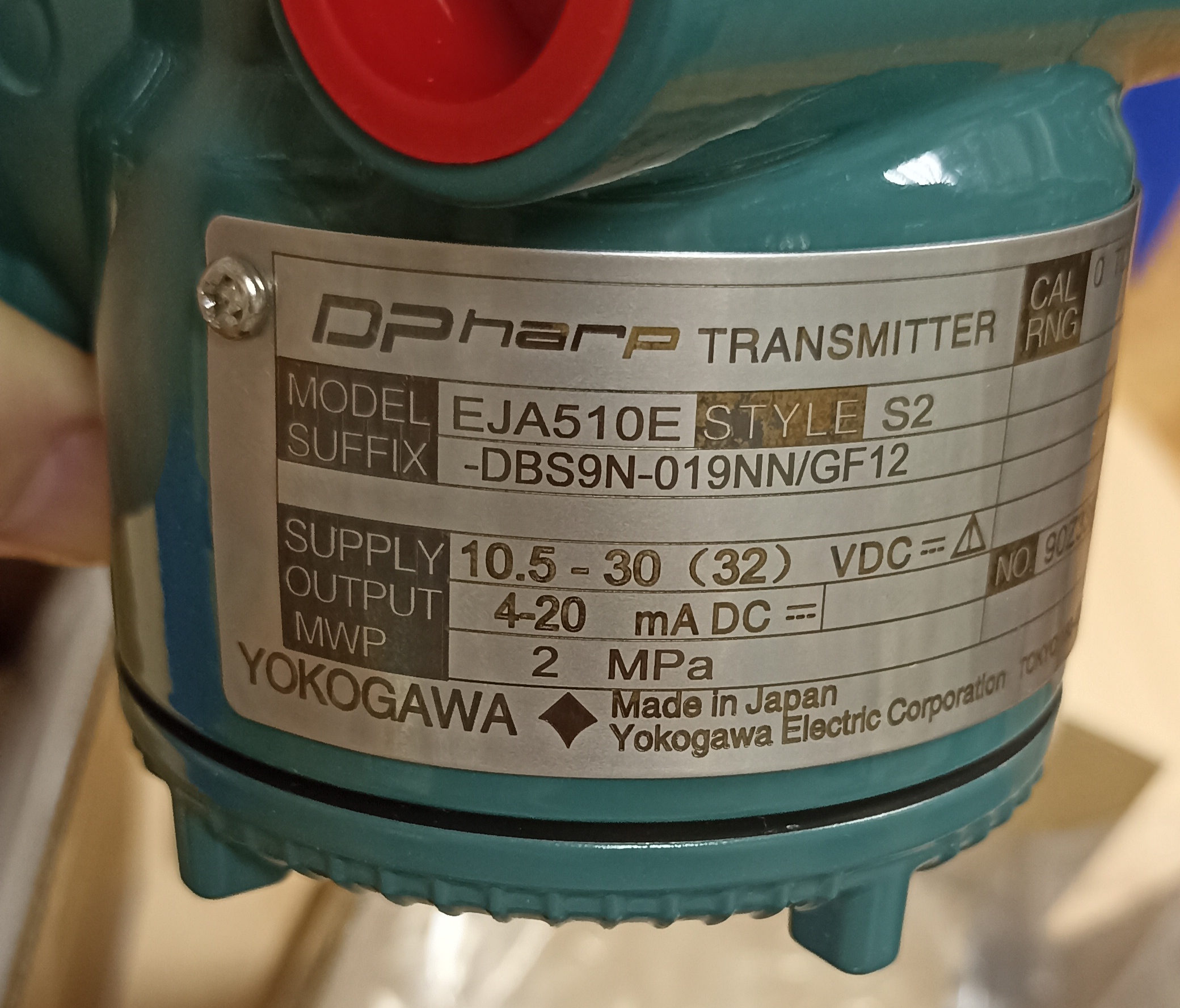

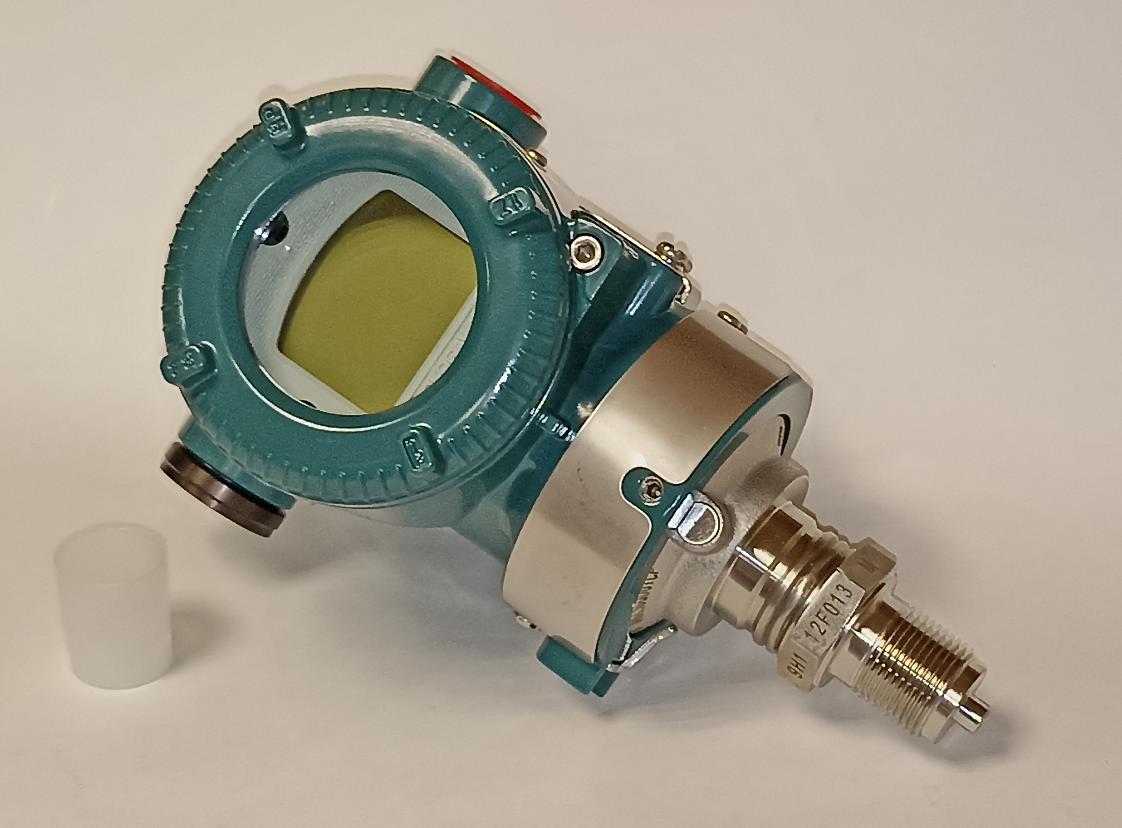

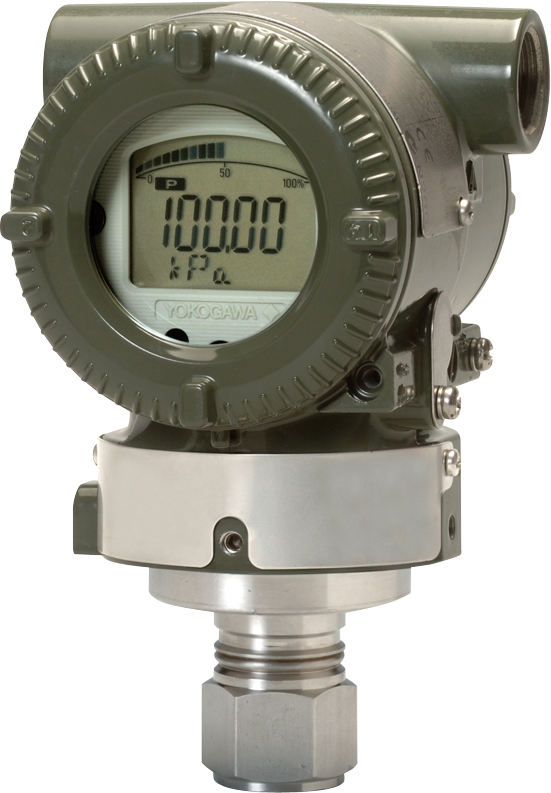

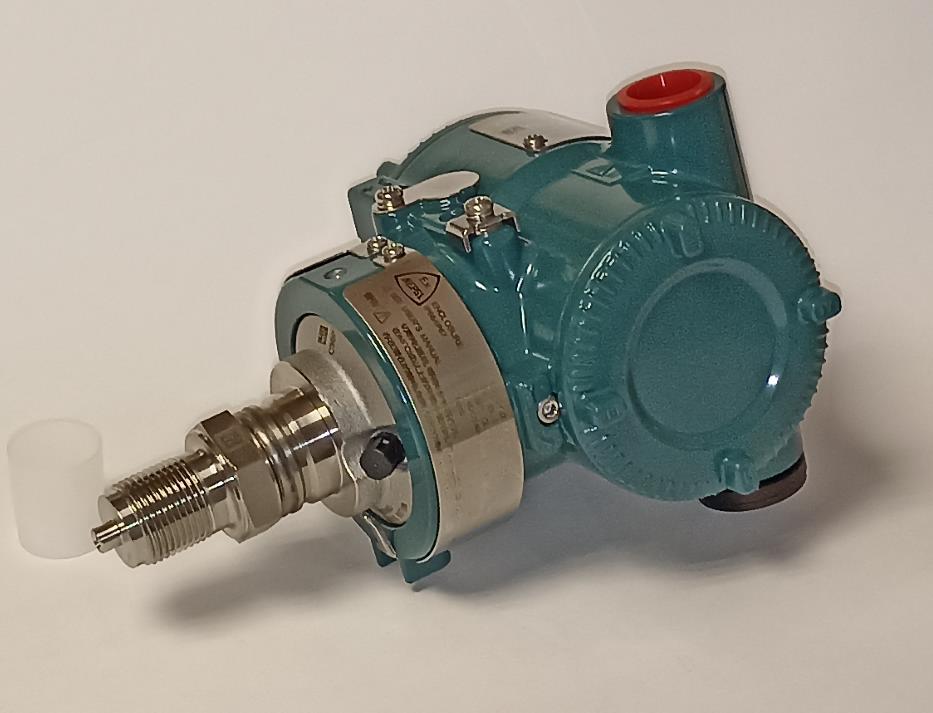

 Высокоэффективный датчик ввертного типа абсолютного давления EJA510E и избыточного давления EJA530E имеет монокристаллический кремниевый резонансный чувствительный элемент DPharp и может быть использован для измерения давления жидкости. газа или пара. Его выходной сигнал 4-20 мА постоянного тока соответствует величине измеренного абсолютного давления. Позволяет осуществлять его дистанционный контроль с использованием цифровой связи с BRAIN- или НАRТ-коммуникатором. Другие основные свойства включают быстрый отклик, дистанционную установку параметров с использованием цифровой связи и самодиагностику. Все модели, за исключением моделей с протоколом FF сертифицированы как отвечающие уровню безопасности SIL 2.
ШКАЛА И ДИАПАЗОН ИЗМЕРЕНИЯ
|
A
|
Шкала 10…200 кПа
|
|
Диапазон -100…200 кПа
|
|
B
|
Шкала 0.1…2 МПа
|
|
Диапазон -0.1…2 МПа
|
|
C
|
Шкала 0.5…10 МПа
|
|
Диапазон -0.1…10 Мпа
|
|
D
|
Шкала 5…50 МПа
|
|
Диапазон -0.1…50 Мпа
|
Общие характеристики серии EJA-E
Высокоэффективные многопараметрические преобразователи давления Иокогава EJA-E с чувствительным элементом gj технология DPharp из монокристаллического кремния, используемые для измерения давления, расхода жидкости, газа и пара. Технология DPHarp позволяет одновременно измерять дифференциальное и статическое давление. Данная технология исключает необходимость в использовании дополнительных датчиков давления. Приборы серии DPharp представлены широким разнообразием моделей, включая:
-
датчики избыточного давления
-
датчики дифференциального давления с выносными разделительными мембранами,
-
датчики избыточного давления ввертного типа
-
многопараметрические датчики
-
дифференциального и абсолютного давления с функциями вычисления объемного и массового расхода.
Многопараметрический цифровой сенсор:
-
высочайшая точность и разрешение;
-
измерение перепада давления, статического давления и температуры одним сенсором;
-
полностью цифровой сенсор: не требуется АЦП.
Наивысшая стабильность:
-
длительная стабильность;
-
монокристалл кремния: нет гистерезиса, нет смещения шкалы и нуля.
-
Новейшие технологии, испытанные в реальных условиях;
-
Гарантированная стабильность в рабочих условиях.
|
Модель
|
Назначение
|
Тип монтажа
|
Капсула
|
Диапазон измерений для капсулы.
Шкала - см. характеристки
|
Макс. раб. давление
|
|
кПа_/_МПа
|
дюймов H2O
|
МПа
|
psi
|
|
EJA110E
|
Дифференциальное давление (перепад)
|
традиционный монтаж*1
|
F
M
H
V
|
0,5 до 5
1 к 100
5 до 500
0,14 до 14 МПа
|
2 до 20
4 до 400
20 до 2000
20 до 2000 PSI
|
16
16
16
16
|
2300
2300
2300
2300
|
|
EJA115E
|
Датчик для измерения низкого расхода
|
встроенная сужающая диафрагма
|
F
M
H
|
1 к 5
2 к 100
20 до 210
|
4 до 20
8 до 400
80 до 830
|
16
16
16
|
2300
2300
2300
|
|
EJA118E
|
Дифференциальное давление (перепад).
Расход, уровень, давление. плотность
Уровень жидкости
с разделительными мембранами
|
с разделительными мембранами
|
M
H
|
2,5 до 100
25 до 500
|
10 до 400
100 до 2000
|
По номиналу фланцев
|
|
EJA118E/Z
|
с внутренней мембраной
|
|
EJA120E
|
Расход жидкости, газа, пара.
Уровень жидкости
|
традиционный монтаж*1
|
Е
|
0,1 до 1
|
0,4 до 4
|
50 кПа
|
7.25
|
|
EJA130E
|
Дифференциальное давление
Уровень жидкости
|
традиционный монтаж*1
|
M
H
|
1 к 100
5 до 500
|
4 до 400
20 до 2000
|
32
32
|
4500
4500
|
|
EJA210E
|
Уровень жидкости,
(Закрытый или открытый
бак)
|
На фланце с разделитем
|
M
H
|
1 к 100
5 до 500
|
4 до 400
20 до 2000
|
По номиналу фланцев
|
|
EJA310E
|
Абсолютное давление,
разряжение (Вакуум)*2
|
традиционный монтаж*1
|
L
M
A
B
|
0.67 до 10
1.3 до 130
0.03 до 3,5 МПа
0,14 до 16 МПа
|
0,2 до 2.95 дюйм РТ. ст.
0,39 до 38 ст.
4.3 до 500 PSI
20 до 2300 пси
|
10 кПа
130 кПа
3.5
16
|
2.95 дюйм РТ. ст.
38 ст.
500
2300
|
|
EJA430E
|
Избыточное давление
|
традиционный монтаж*1
|
H
A
B
|
5 до 500
0.03 до 3,5 МПа
0,14 до 16 МПа
|
20 до 2000
4.3 до 500 PSI
20 до 2300 пси
|
500 кПа
3.5
16
|
2000 дюймов H2O
500
2300
|
|
EJA438E
|
Избыточное давление
с разделительной мембраной
|
Фланцевый тип
|
A
B
|
0.06 до 3,5 МПа
0.46 до 16 МПа
|
8.6 до 500 PSI
66 до 2300 пси
|
По номиналу фланцев
|
|
EJA438E
|
С разделителем
|
A
B
|
0.06 до 3,5 МПа
0.46 до 7 МПа
|
8.6 до 500 PSI
66 до 1000 фунтов на квадратный дюйм
|
|
EJA440E
|
Датчик высокого давления
|
традиционный монтаж*1
|
C
D
|
5 до 32 МПа
5 до 50 МПа
|
720 до 4500 пси
720 до 7200 пси
|
32
50
|
4500
7200
|
|
EJA510E
EJA530E
|
Абсолютное давление
Избыточное давление
|
Прямой-
Монтаж
|
A
B
C
D
|
10 до 200
0,1 до 2 МПа
0,5 до 10 МПа
5 до 50 МПа
|
1.45 до 29 пси
14,5 до 290 пси
72,5 до 1450 фунт / кв. дюйм
720 до 7200 пси
|
200 кПа
2
10
50
|
29
290
1450
7200
|
| |
|
| |
|
| *1: |
Традиционный монтаж 1/4NPT или RC1/4 подсоединение к процессу (1/2NPT или RC1/2 с адаптером). |
| *2: |
Измерение значений в абсолютные для передатчик абсолютного давления. |
В комплекте с датчиками давления могут быть поставлены, при необходимости
отгрузка в течение 8-32 недели
|
