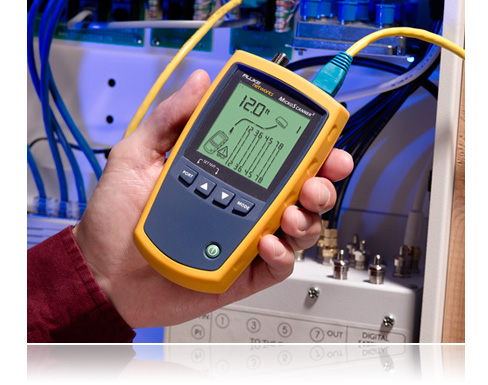

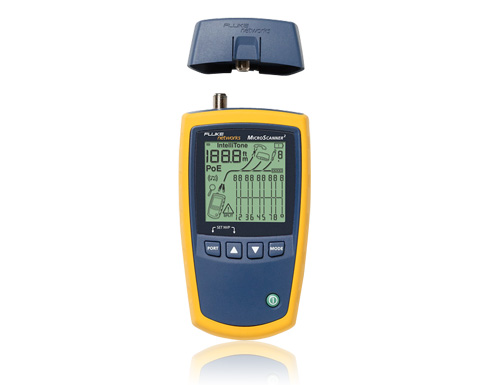

При использовании кабельных тестеров предыдущего поколения для просмотра всех результатов тестирования пользователям приходится постоянно переключаться на один из четырех режимов. Это не только замедляет процесс тестирования, но также запутывает пользователя и приводит к большому количеству ошибок. MicroScanner² изменил эту процедуру, отображая на одном экране все результаты тестирования – графическую схему подключения, длину пар, расстояние до места неисправности, идентификатор кабеля и удаленное устройство. Кроме того, тестер оснащен увеличенным жидкокристаллическим экраном с подсветкой и возможностью графического отображения результатов тестирования схемы соединения, что делает процесс тестирования удобным и понятным как никогда.

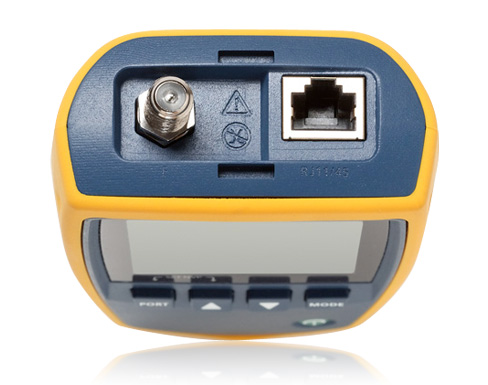

Устали от постоянно теряющихся и ломающихся адаптеров для тестирования различных кабелей передачи голоса, данных и видео?  Благодаря тестеру MicroScanner², поддерживающему разъемы RJ11, RJ45 и коаксиальные порты, эти неудобные адаптеры уходят в прошлое. Для тестирования новых телефонных разъемов, разъемов Ethernet и розеток кабельного телевидения можно использовать как главный модуль, так и удаленные идентификаторы. Это лишь один из многих способов облегчить проверку кабеля с помощью MicroScanner² .

MicroScanner² обладает встроенной системой генерации цифровых и аналоговых тональных сигналов IntelliTone, которая позволяет точно обнаруживать местоположение практически любого кабеля или пары проводов, независимо от типа рабочего окружения. Используйте цифровой режим для обнаружения высокочастотных кабелей передачи данных (Cat 5е/6/6а) в жгутах, коммутаторах, коммутационных панелях или стенных розетках. Цифровой режим создан специально для работы в рабочей среде с высоким уровнем цифровых, радиочастотных или электромагнитных помех. В сочетании с детектором IntelliTone 200 Pro Probe его также можно использовать для проверки схемы подключения кабелей как наконечником тестера, так и наконечником детектора.

Используйте аналоговый режим в телефонных кабельных системах (Cat 3 и ниже), а также в коаксиальных системах, системах охраны/тревоги и оповещения. Данные кабели оптимизированы для передачи на низких частотах и поэтому более легко изолируются при помощи тонального сигнала низкой частоты. Аналоговый сигнал тестера MicroScanner², меняющийся каждый раз, когда провода тестируемой пары соединяются между собой, избавляет от необходимости строить догадки для изоляции пар проводов во время их установки. Таким образом, специалисты могут четко идентифицировать отдельные пары проводов перед монтажом или при диагностике проблем передачи голоса.

Специалистам по передаче голоса, данных и видео приходится решать проблемы далеко не только с кабельными сетями. Они должны прежде всего исключить целый ряд потенциальных проблем работы сети и обслуживания, и только потом пытаться найти причину проблем с подключением. MicroScanner² учитывает все это и дает сетевым специалистам возможность обнаружить самые распространенные сервисные проблемы.   Вы можете обнаружить наличие напряжения POTS и проверить полярность. Проверьте запитанные коммутаторы 10/100/1000 Ethernet на дальнем конце. Или подтвердите правильность напряжения PoE и пар.

Номер модели/название	Описание

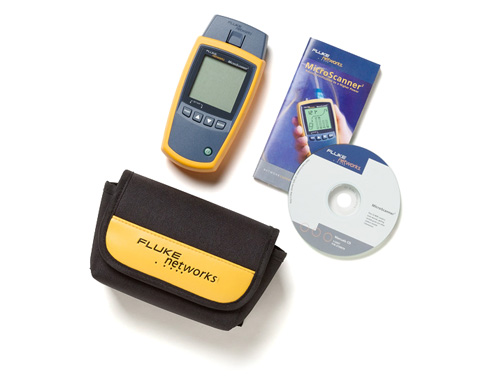

MS2-100	Кабельный контроллер MicroScanner2 Cable Verifier. Включает кабельный контроллер MicroScanner2 Cable Verifier с главным адаптером схемы соединений, руководство по началу работы на разных языках, компакт-диск с руководством пользователя, батареи и сумку Fluke Networks для транспортировки

Номер модели/название	Описание
MS2-TTK	В набор для проверки терминирования MicroScanner2 входят: MicroScanner2 Cable Verifier, набор инструментов IS60 Pro-Tool Kit, детектор IntelliToneTM 200 Probe, коммутационные кабели RJ11 и RJ 45, ремешок, компакт-диск и краткое руководство пользователя, а также 9 В батарею; все упаковано в высококачественный переносной кейс компании Fluke Networks.
MS2-KIT	Набор MicroScanner2 Professional включает в себя: Кабельный контроллер MicroScanner2 с главным адаптером схемы соединений, дистанционные идентификаторы №2-7, детектор IntelliTone Pro 200 probe, экранированную витую пару RJ45 коммутационного кабеля, коммутационный кабель RJ11, набор переходников с RJ45 на 8 зажимов типа «крокодил» адаптера подключения к двухжильному кабелю, коаксиальный коммутационный кабель категории «F», дополнительную мягкую сумку, (2) щелочные батареи типа АА, одну щелочную батарею 9 В, руководство по началу работы с MicroScanner2, компакт-диск MicroScanner2, руководство по началу работы с IntelliTone Pro, компакт-диск IntelliTone Pro; все упаковано в высококачественный переносной кейс компании Fluke Networks.
MS2-FTK	Базовый набор специалиста в области медных и оптоволоконных соединений Copper and Fiber Basic Technician’s Kit – в этом наборе содержится MicroScanner (MS2-100) и набор для тестирования оптоволоконных кабелей SimpliFiber Pro (FTK1000).

Номер модели/название	Описание
MS2-WM	Главный адаптер схемы соединений MicroScanner2
CIQ-RJA	Модульный адаптер RJ45/11
CIQ-COAX	Набор коаксиальных адаптеров CableIQ включает разъемы типов F, BNC и RCA
CLIP-SET	Набор зажимов включает переходники с RJ45 для 8-зажимных тестовых проводов
MT-8200-63A	IntelliTone 200 Probe включает: IntelliTone 200 Probe, коммутационные кабели RJ11 и RJ 45, ремешок, компакт-диск и краткое руководство пользователя, батарею на 9 В
MS2-CPK	Чехол для хранения набора MicroScanner2 Professional
MS2-IDK27	Удаленные идентификаторы кабеля MicroScanner2 №2-7

Технические характеристики
Разъемы для тестирования	Витая пара: UTP, FTP, 8-контактный модульный разъем SSTP, подходит для 8-контактных модульных штекеров (RJ45) и 4-контактных модульных штекеров (RJ11); Коаксиальные разъемы: F-соединитель для кабелей 75 Ω, 50 Ω, 93 Ω
Контроль кабелей	Длина (460 м или 1500 футов с разрешением до 0,3 м или 1 фута), схема соединения стандарта TIA-568A/B, дистанционные ID-локаторы; отображает результаты на одном экране
Генератор тонального сигнала	Цифровой сигнал генератора IntelliTone: [500 кГц]; аналоговые сигналы: [400 Гц, 1 кГц]
Определение PoE	Прибор запрашивает у активного оборудования и проверяет наличие питания по Ethernet (PoE, в соответствии с требованиями 802.3af)
Тестирование порта Ethernet	Паспортная скорость портов Ethernet 802.3 (10/100/1000)
Источник питания	Тип батареек: 2 щелочные батарейки типа AA (NEDA 15A, IEC LR6). Время работы батарей: 20 часов работы при нормальной эксплуатации Другие совместимые типы аккумуляторов: 2 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD
Размеры	3 дюйма x 6,4 дюйма x 1,4 дюйма (7,6 см x 16,3 см x 3,6 см)
Масса	0,8 фунта (363 г)
Дисплей	Монохромный жидкокристаллический дисплей (LCD) с подсветкой
Калибровка	NVP с возможностью пользовательских настроек для витой пары или коаксиального кабеля; определяет номинальную скорость распространения при известной длине кабеля
Рабочая температура	32 °F до 113 °F (0 °C до 45 °C)
Температура хранения	-4 °F до +140 °F (-20 °C до +60 °C)
Рабочая влажность	90 % (50 °F до 95 °F; 10°C до 35 °C)
(относительная влажность без конденсации в %)	75 % (95 °F до 113 °F; 35°C до 45 °C)
Удары/Вибрация	Соответствует требованиям MIL-PRF-28800F для случайной вибрации класса 2; прошел тест на падение с высоты 1 м с адаптером схемы соединения и без него
Безопасность	EN 61010-1 2-е издание
Высота над уровнем моря	4000 м; хранение: 12000 м
Электромагнитная совместимость	EN 61326-1
Сертификаты компании	Стандарт N10140 C-Tick EMC; FCC часть 15, класс А; Требования Европейского Союза к охране окружающей среды, степень загрязнения 2
Гарантия	Один год
