Контроллер MicroScanner нового поколения проверяет передачу голоса/данных/видео и сервисы с помощью совершенно нового интерфейса.
- интерфейс — на экране отображаются графическая схема соединений, длина, идентификатор кабеля и расстояние до места неисправности.
- Поддержка мультимедиа — тестирует проводники всех основных типов, включая RJ11, RJ45 и коаксиал, без помощи адаптеров
- Генератор тонального сигнала IntelliTone — обнаруживает местоположение практически любого кабеля или пары проводников с помощью функции подачи цифровых и аналоговых тоновых сигналов IntelliTone
- Определение сервисов VDV — распознает современные коммуникационные сервисы, включая 10/100/1000 Ethernet, POTS и PoE
- Прочный корпус — резиновый защитный чехол повышает удобство и прочность для самой тяжелой работы
- Большой дисплей — большой жидкокристаллический дисплей с подсветкой обеспечивает четкое отображение результатов тестирования как при ярком солнечном свете, так и в затемненном помещении
Упрощенное контрольное тестирование

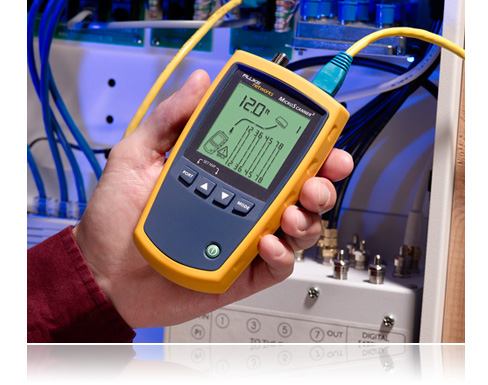

Кабельный контроллер MicroScanner2 Cable Verifier кардинально изменяет процедуру тестирования кабелей для передачи голоса, данных и видео. Он берет результаты четырех различных тестовых режимов и одновременно их отображает: графическая схема подключения, длина пар, расстояние до места неисправности, идентификатор кабеля и удаленное устройство. Более того, его интегрированные порты RJ11, RJ45 и порт тестирования коаксиального кабеля поддерживают практически все типы тестирования низковольтных кабелей, тем самым, избавляя вас от необходимости использования адаптеров. В конечном итоге тестирование занимает меньше времени, а результаты содержат меньше ошибок. Таким образом, высококачественные кабельные системы становятся как никогда эффективными.
Быстрое устранение проблем, связанных с обслуживанием
У современных сетевых специалистов гораздо больше проблем, чем просто поиск и устранение неисправностей кабелей. Они должны прежде всего исключить целый ряд потенциальных проблем работы сети и обслуживания, и только потом пытаться найти причину проблем с подключением. Есть ли напряжение в телефонных сетях? Какова полярность? Есть ли на другом конце коммутатор Ethernet? Доступно ли PoE? MicroScanner2 учитывает все эти факторы и предоставляет сетевым специалистам мощные визуальные средства для проверки самых распространенных современных сервисов передачи голоса, данных и видео. А это означает, что устранение неисправностей происходит быстрее и охватывает все аспекты.

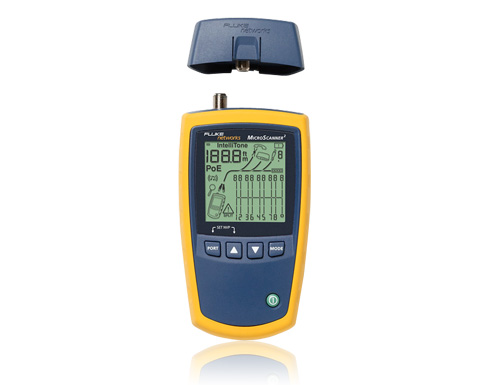

 При использовании кабельных тестеров предыдущего поколения для просмотра всех результатов тестирования пользователям приходится постоянно переключаться на один из четырех режимов. Это не только замедляет процесс тестирования, но также запутывает пользователя и приводит к большому количеству ошибок. MicroScanner2 изменил эту процедуру, отображая на одном экране все результаты тестирования – графическую схему подключения, длину пар, расстояние до места неисправности, идентификатор кабеля и удаленное устройство. Кроме того, тестер оснащен увеличенным жидкокристаллическим экраном с подсветкой и возможностью графического отображения результатов тестирования схемы соединения, что делает процесс тестирования удобным и понятным как никогда.

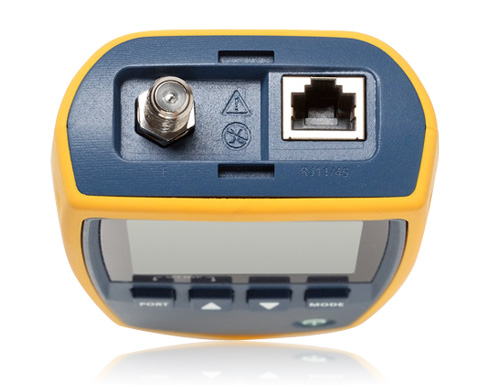

 Устали от постоянно теряющихся и ломающихся адаптеров для тестирования различных кабелей передачи голоса, данных и видео? Благодаря тестеру MicroScanner2, поддерживающему разъемы RJ11, RJ45 и коаксиальные порты, эти неудобные адаптеры уходят в прошлое. Для тестирования новых телефонных разъемов, разъемов Ethernet и розеток кабельного телевидения можно использовать как главный модуль, так и удаленные идентификаторы. Это лишь один из многих способов облегчить проверку кабеля с помощью MicroScanner2 .
 MicroScanner2 обладает встроенной системой генерации цифровых и аналоговых тональных сигналов IntelliTone, которая позволяет точно обнаруживать местоположение практически любого кабеля или пары проводов, независимо от типа рабочего окружения. Используйте цифровой режим для обнаружения высокочастотных кабелей передачи данных (Cat 5е/6/6а) в жгутах, коммутаторах, коммутационных панелях или стенных розетках. Цифровой режим создан специально для работы в рабочей среде с высоким уровнем цифровых, радиочастотных или электромагнитных помех. В сочетании с детектором IntelliTone 200 Pro Probe его также можно использовать для проверки схемы подключения кабелей как наконечником тестера, так и наконечником детектора.
 Используйте аналоговый режим в телефонных кабельных системах (Cat 3 и ниже), а также в коаксиальных системах, системах охраны/тревоги и оповещения. Данные кабели оптимизированы для передачи на низких частотах и поэтому более легко изолируются при помощи тонального сигнала низкой частоты. Аналоговый сигнал тестера MicroScanner2, меняющийся каждый раз, когда провода тестируемой пары соединяются между собой, избавляет от необходимости строить догадки для изоляции пар проводов во время их установки. Таким образом, специалисты могут четко идентифицировать отдельные пары проводов перед монтажом или при диагностике проблем передачи голоса.
 Специалистам по передаче голоса, данных и видео приходится решать проблемы далеко не только с кабельными сетями. Они должны прежде всего исключить целый ряд потенциальных проблем работы сети и обслуживания, и только потом пытаться найти причину проблем с подключением. MicroScanner2 учитывает все это и дает сетевым специалистам возможность обнаружить самые распространенные сервисные проблемы. Вы можете обнаружить наличие напряжения POTS и проверить полярность. Проверьте запитанные коммутаторы 10/100/1000 Ethernet на дальнем конце. Или подтвердите правильность напряжения PoE и пар.
Модели и принадлежности
Модели
| Номер модели/название |
Описание |
| MS2-100 |
Кабельный контроллер MicroScanner2 Cable Verifier. Включает кабельный контроллер MicroScanner2 Cable Verifier с главным адаптером схемы соединений, руководство по началу работы на разных языках, компакт-диск с руководством пользователя, батареи и сумку Fluke Networks для транспортировки |
Наборы
| Номер модели/название |
Описание |
| MS2-TTK |
В набор для проверки терминирования MicroScanner2 входят: MicroScanner2 Cable Verifier, набор инструментов IS60 Pro-Tool Kit, детектор IntelliToneTM 200 Probe, коммутационные кабели RJ11 и RJ 45, ремешок, компакт-диск и краткое руководство пользователя, а также 9 В батарею; все упаковано в высококачественный переносной кейс компании Fluke Networks. |

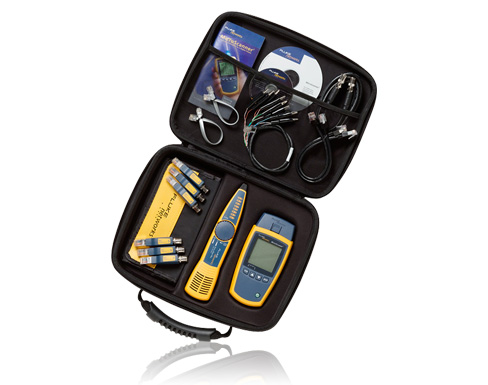

| MS2-KIT |
Набор MicroScanner2 Professional включает в себя: Кабельный контроллер MicroScanner2 с главным адаптером схемы соединений, дистанционные идентификаторы №2-7, детектор IntelliTone Pro 200 probe, экранированную витую пару RJ45 коммутационного кабеля, коммутационный кабель RJ11, набор переходников с RJ45 на 8 зажимов типа «крокодил» адаптера подключения к двухжильному кабелю, коаксиальный коммутационный кабель категории «F», дополнительную мягкую сумку, (2) щелочные батареи типа АА, одну щелочную батарею 9 В, руководство по началу работы с MicroScanner2, компакт-диск MicroScanner2, руководство по началу работы с IntelliTone Pro, компакт-диск IntelliTone Pro; все упаковано в высококачественный переносной кейс компании Fluke Networks. |
| MS2-FTK |
Базовый набор специалиста в области медных и оптоволоконных соединений Copper and Fiber Basic Technician’s Kit – в этом наборе содержится MicroScanner (MS2-100) и набор для тестирования оптоволоконных кабелей SimpliFiber Pro (FTK1000). |
Аксессуары
| Номер модели/название |
Описание |
| MS2-WM |
Главный адаптер схемы соединений MicroScanner2 |
| CIQ-RJA |
Модульный адаптер RJ45/11 |
| CIQ-COAX |
Набор коаксиальных адаптеров CableIQ включает разъемы типов F, BNC и RCA |
| CLIP-SET |
Набор зажимов включает переходники с RJ45 для 8-зажимных тестовых проводов |
| MT-8200-63A |
IntelliTone 200 Probe включает: IntelliTone 200 Probe, коммутационные кабели RJ11 и RJ 45, ремешок, компакт-диск и краткое руководство пользователя, батарею на 9 В |
| MS2-CPK |
Чехол для хранения набора MicroScanner2 Professional |
| MS2-IDK27 |
Удаленные идентификаторы кабеля MicroScanner2 №2-7 |
| Технические характеристики |
|
|
Разъемы для тестирования |
Витая пара: UTP, FTP, 8-контактный модульный разъем SSTP, подходит для 8-контактных модульных штекеров (RJ45) и 4-контактных модульных штекеров (RJ11); Коаксиальные разъемы: F-соединитель для кабелей 75 Ω, 50 Ω, 93 Ω |
|
Контроль кабелей |
Длина (460 м или 1500 футов с разрешением до 0,3 м или 1 фута), схема соединения стандарта TIA-568A/B, дистанционные ID-локаторы; отображает результаты на одном экране |
|
Генератор тонального сигнала |
Цифровой сигнал генератора IntelliTone: [500 кГц]; аналоговые сигналы: [400 Гц, 1 кГц] |
|
Определение PoE |
Прибор запрашивает у активного оборудования и проверяет наличие питания по Ethernet (PoE, в соответствии с требованиями 802.3af) |
|
Тестирование порта Ethernet |
Паспортная скорость портов Ethernet 802.3 (10/100/1000) |
|
Источник питания |
Тип батареек: 2 щелочные батарейки типа AA (NEDA 15A, IEC LR6).
Время работы батарей: 20 часов работы при нормальной эксплуатации
Другие совместимые типы аккумуляторов: 2 батарейки типа AA – фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD |
|
Размеры |
3 дюйма x 6,4 дюйма x 1,4 дюйма (7,6 см x 16,3 см x 3,6 см) |
|
Масса |
0,8 фунта (363 г) |
|
Дисплей |
Монохромный жидкокристаллический дисплей (LCD) с подсветкой |
|
Калибровка |
NVP с возможностью пользовательских настроек для витой пары или коаксиального кабеля; определяет номинальную скорость распространения при известной длине кабеля |
|
Рабочая температура |
32 °F до 113 °F (0 °C до 45 °C) |
|
Температура хранения |
-4 °F до +140 °F (-20 °C до +60 °C) |
|
Рабочая влажность |
90 % (50 °F до 95 °F; 10°C до 35 °C) |
|
(относительная влажность без конденсации в %) |
75 % (95 °F до 113 °F; 35°C до 45 °C) |
| Удары/Вибрация |
Соответствует требованиям MIL-PRF-28800F для случайной вибрации класса 2; прошел тест на падение с высоты 1 м с адаптером схемы соединения и без него |
| Безопасность |
EN 61010-1 2-е издание |
| Высота над уровнем моря |
4000 м; хранение: 12000 м |
| Электромагнитная совместимость |
EN 61326-1 |
| Сертификаты компании |
Стандарт N10140 C-Tick EMC; FCC часть 15, класс А; Требования Европейского Союза к охране окружающей среды, степень загрязнения 2 |
| Гарантия |
Один год |
Подробнее (спецификация):
|
MICROSCANNER2 Data Sheet
Устройство проверки кабелей MicroScanner2 - Проверка кабелей на профессиональном уровне |
Загрузить PDF
(128 КБ) |
