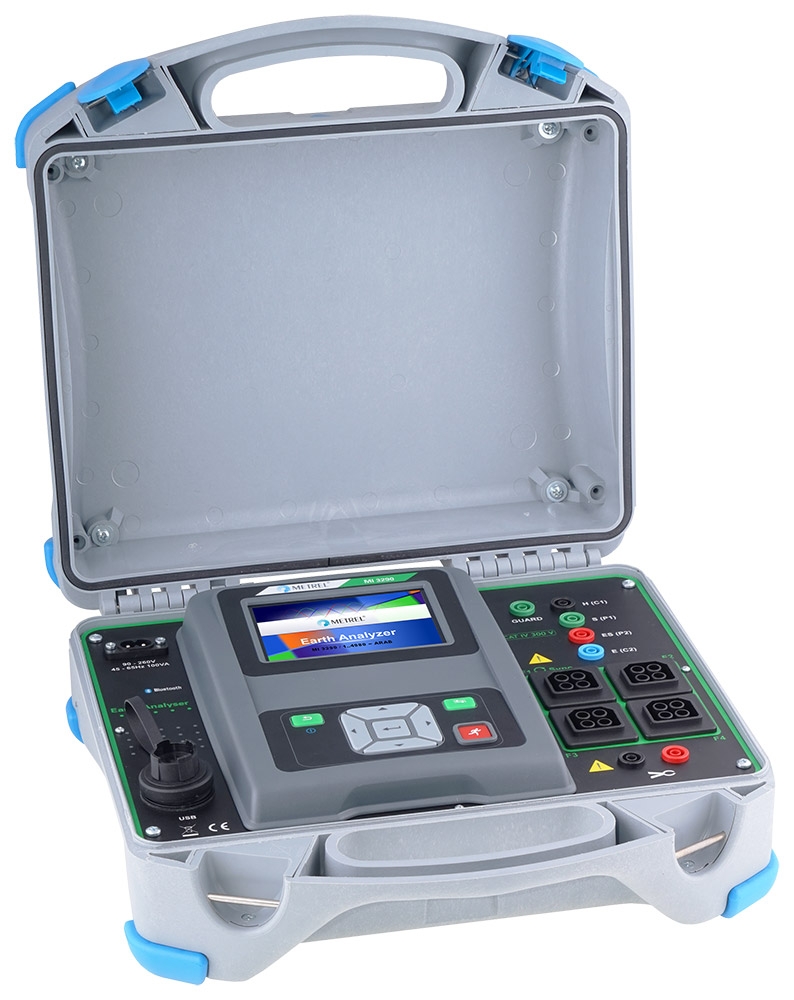

MI 3290 – универсальный прибор для проведения испытаний и измерений в системах заземления. Комплект прибора и его функциональные возможности формируются по желанию пользователя, что позволяет приобретать только необходимые принадлежности.
Основной комплект прибора позволяет проводить измерения сопротивления заземления 2-, 3-, 4-полюсным методами и измерения удельного сопротивления грунта.
Наличие остальных функций (измерение сопротивления заземления с помощью клещей, высокочастотное измерение, измерение шагового напряжения, измерение сопротивления проводников токами 7 и 200 мА, измерение на опорах ЛЭП, импульсный метод измерения и др.) зависит от выбора комплекта.
Функции
- 2-, 3-, 4-полюсные измерения сопротивления заземления;
- измерение сопротивления заземления с помощью одних клещей;измерение сопротивления заземления без забивки штырей в грунт (с помощью 2 клещей);
- измерение удельного сопротивления грунта (методы Веннера и Шлумбергера);
- измерение сопротивления заземления с помощью испытательного сигнала высокой частоты (25 кГц, согласно IEEE_Std 81);
- измерение сопротивления заземления одностоечных опор ЛЭП с помощью гибких клещей;
- измерение сопротивления заземления многостоечных опор ЛЭП с помощью четырех гибких клещей;
- измерение силы тока (железные, гибкие клещи);измерение сопротивления проводников токами 7 мА и 200 мА;
- измерение электрического потенциала грунта;измерение шагового и контактного напряжения;
- измерение сопротивления заземления импульсным методом измерения 10/350 мкс.
Особенности
- анализ импеданса заземления как функции частоты благодаря широкому диапазону
- измерительных частот (55 Гц ... 15 кГц),
- измерения заземления опор ЛЭП с подключенным кабелем защитного заземления,
- измерение на одностоечных и многостоечных опорах ЛЭП,
- измерение ВЧ-сопротивления заземления (согласно IEEE_Std 81),
- отображение зависимости Z(f ) на экране,
- комбинированное питание,высокая степень защиты корпуса: IP 65 с закрытой крышкой, IP 54 с открытой крышкой,
- измерение импульсного импеданса (имитация удара молнии).
|
Функция
|
Описание
|
Диапазон измерения
|
Погрешность измерения
|
|
Измерение сопротивления заземления
|
Испытательное напряжение при разомкнутых клеммах 20 или 40 В АС.
Испытательный ток короткого замыкания > 220 мА
Измерительная частота
55 ... 329 Гц
659 Гц... 2,63 кГц
3,29 …15 кГц
|
0,00 Ом ... 19,99 кОм
0,00 Ом ... 1,999 кОм
0,00 …199,9 Ом
|
±(3 % от изм. зн. + 3 е.м.р.)
±(5 % от изм. зн. + 3 е. м. р.)
±(8 % от изм. зн. + 3 е. м. р.)
|
|
Измерение сопротивления заземления с помощью одних клещей
|
Испытательное напряжение при разомкнутых клеммах 40 В перем. тока
Испытательный ток короткого замыкания > 220 мА Измерительная частота
55 Гц ... 329 Гц
659 Гц…1,50 кГц
|
0,00 Ом ... 19,99 кОм
0,00 Ом …1,999 кОм
|
±(8 % от изм. зн. + 3 е. м. р.)
|
|
Измерение сопротивления заземления с помощью двух клещей
|
Измерительная частота 82 Гц, 164 Гц, 329 Гц
|
0,00 ... 9,99 Ом
10,0 ... 49,9 Ом
50,0 ...100 Ом
|
± (5% от изм. зн.+ 2 е. м. р.)
± (10 % от изм. зн. + 2 е. м. р.)
± (20% от изм. зн.)
|
|
Селективное измерение сопротивления заземления опор ЛЭП с помощью гибких клещей
|
Испытательное напряжение при разомкнутых клеммах 40 В перем. тока
Испытательный ток короткого замыкания > 220 мА Измерительная частота
55 Гц ... 329 Гц
659 Гц ... 1,50 кГц
Пассивный режим
|
0,00 Ом ... 19,99 кОм
0,00 Ом ... 1,999 кОм
0.00 Ом ... 19,99 кОм
|
±(8 % от изм. зн. + 3 е.м.р.)
|
|
Измерение удельного сопротивления
|
Испытательное напряжение при разомкнутых клеммах 20 или 40 В перем. тока
Испытательный ток короткого замыкания > 220 мА
Измерительная частота 164 Гц
|
0,00 ... 19,99 кОм·м
|
Расчетное значение
|
|
Измерение сопротивления заземления высокочастотным методом
|
Испытательное напряжение при разомкнутых клеммах 40 В перем. тока
Испытательный ток короткого замыкания > 40 мА Измерительная частота 25000 Гц
|
0,00 ... 19,9 Ом
20,0 ... 299 Ом
|
± (3 % от изм. зн. + 2 е. м. р.)
|
|
Измерение сопротивления заземления импульсным методом
|
Испытательное напряжение при разомкнутых клеммах
~140 В пиковое
Испытательный ток короткого замыкания 2 А пиковый.
|
0,0 ... 199 Ом
|
± (8 % от изм. зн. + 3 е. м. р.)
|
|
Измерение сопротивления проводников током 200 мА
|
|
0,00 Ом ... 1,99 кОм
|
± (2 % от изм. зн. + 2 е. м. р.)
|
|
Измерение силы тока (гибкие клещи)
|
Номинальная частота 45 Гц…1,5 кГц
|
0,1 мA ... 49,9 A
|
± (8 % от изм. зн. + 3 е.м.р.)
|
|
Питание
|
220 В/50 Гц, или от батареи Li-Ion
|
|
Cтепень защиты корпуса
|
IP65 (закрытая крышка)
|
|
Связь
|
USB
|
|
Память
|
1 ГБ
|
|
Размеры
|
36*16*33 см
|

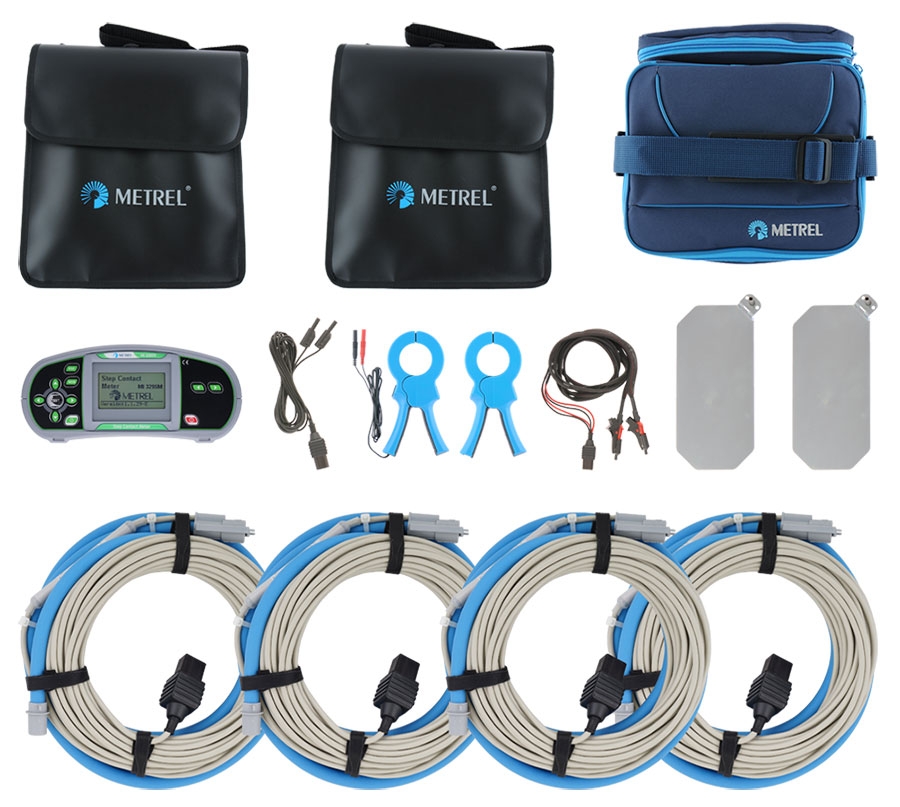

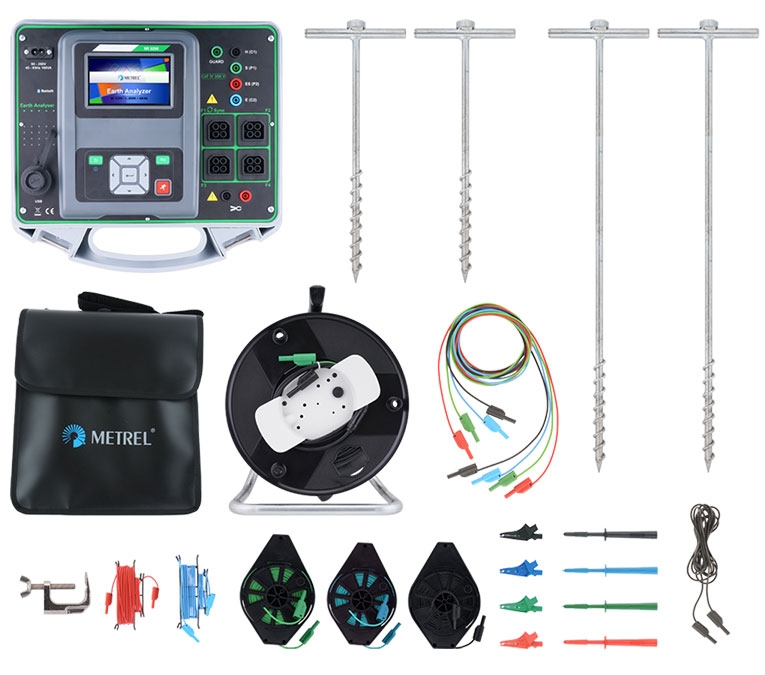

Варианты комплектации анализатора заземления MI 3290 зависят от стоящих задач.
Стоимость комплекта уточняйте отдельно
|
Функция .
|
Комплекты
|
|
GX
|
GL
|
GF
|
GP
|
|
Измерение сопротивления заземления 2-полюсный метод
|
|
|
|
|
|
Измерение сопротивления заземления 3-полюсный метод
|
|
|
|
|
|
Измерение сопротивления заземления 4-полюсный метод
|
|
|
|
|
|
Одна частота/несколько/Z(f)
|
|
|
|
|
|
Измерение удельного сопротивления грунта (метод Веннера)
|
|
|
|
|
|
Измерение удельного сопротивления грунта (метод Шлумбергера)
|
|
|
|
|
|
Измерение сопротивление заземления с одними клещами
|
|
|
|
|
|
Измерение сопротивления заземления с двумя клещами
|
|
|
|
|
|
Измерение переходного импульсного импеданса
|
|
|
|
|
|
Измерение импеданса на частоте 25 кГц
|
|
|
|
|
|
Измерение шагового/контактного напряжения
|
|
|
|
|
|
Потенциал
|
|
|
|
|
|
Измерение сопротивления проводников токами 200 и 7 мА
|
|
|
|
|
|
Измерение сопротивления заземления опор ЛЭП (пассивное/один штырь/гибкие клещи)
|
|
|
|
|
|
Измерение сопротивления заземления опор ЛЭП (гибкие клещи)
|
|
|
|
|
|
Измерение сопротивления заземления опор ЛЭП (гибкие клещи 4 шт.)
|
|
|
|
|
|
Измерение сопротивления заземления одностоечной опоры ЛЭП (гибкие клещи)
|
|
|
|
|
Имеется в наличии: Много
|
