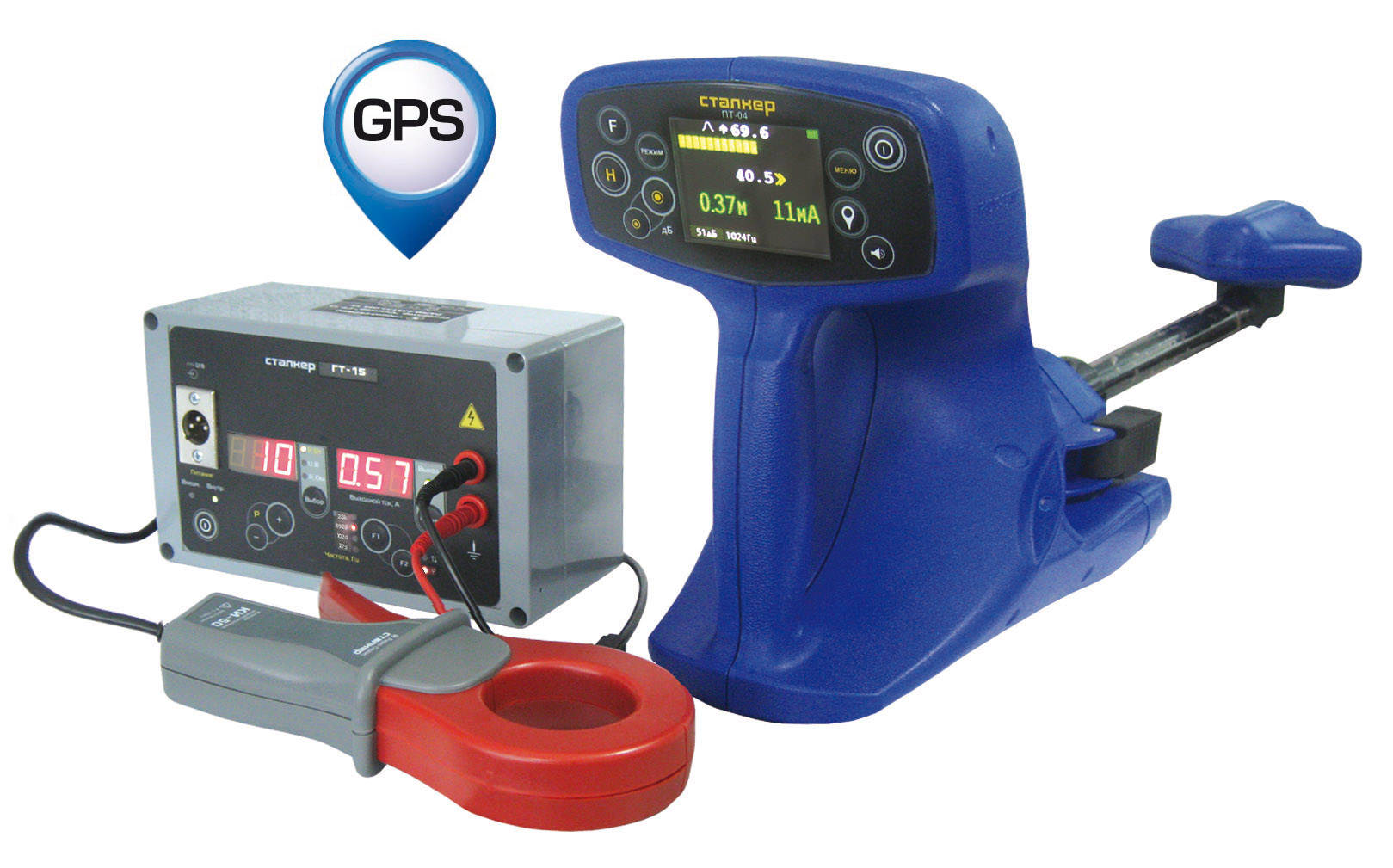

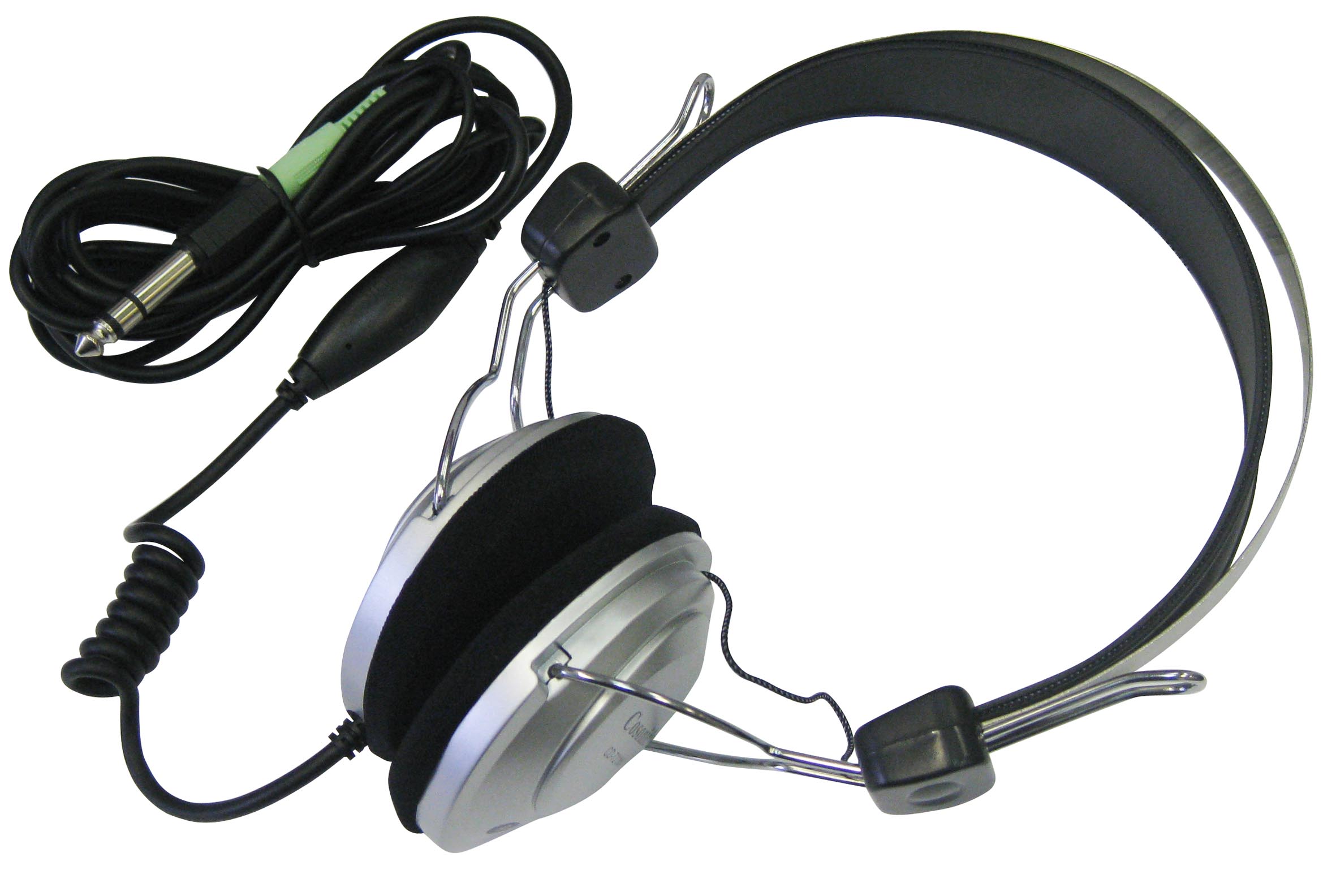

ПРИЕМНИК ПТ-04

Режим «ТРАССА»

1. Определение планового положения коммуникации с указанием отклонения от её оси (влево / вправо) методами«максимума» и «минимума» одновременно.
2. Указание направления тока (от генератора / к генератору).
3. Непрерывный вывод на индикацию глубины залегания коммуникации и силы протекающего по ней тока рабочей частоты.
4. Функция “острый максимум” объединяет точность режима “минимума” и удобство режима “максимума”.

Режим «ТРАССА-ЗОНД»

1.

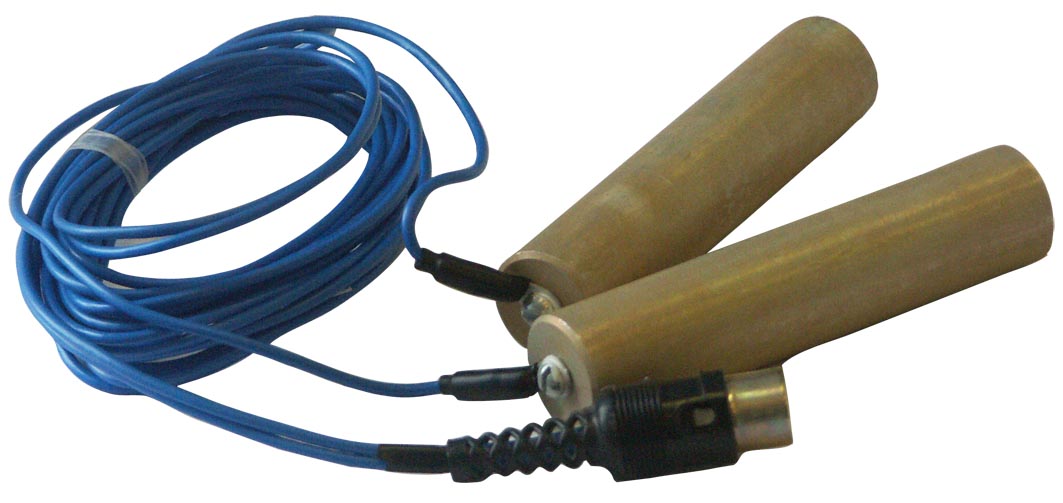

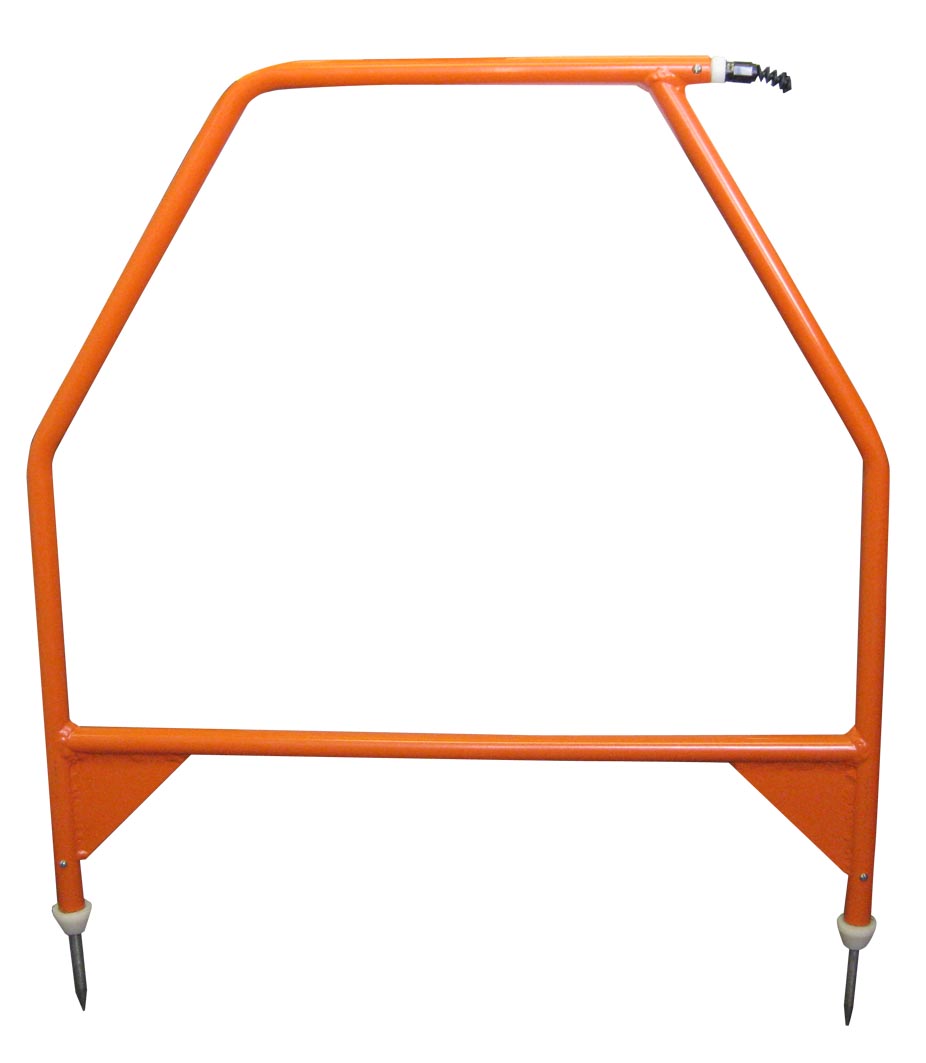

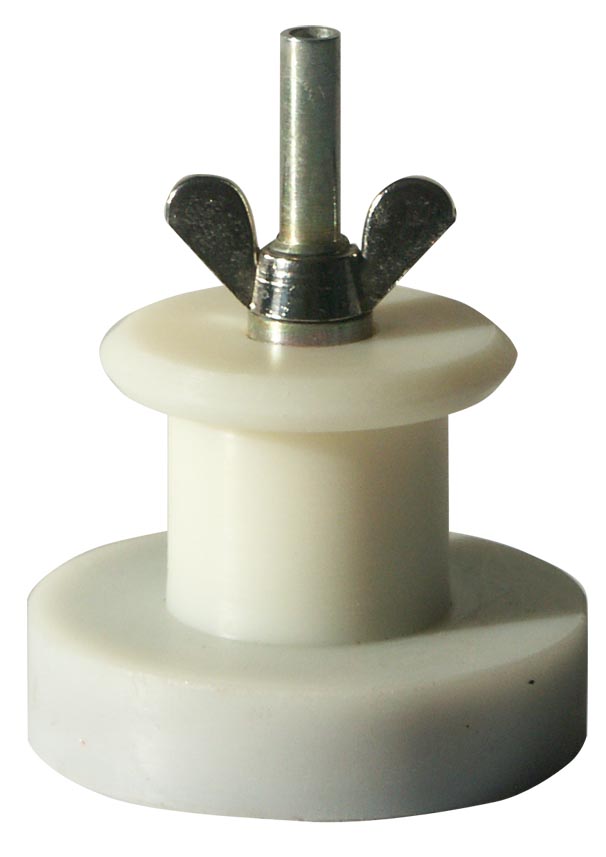

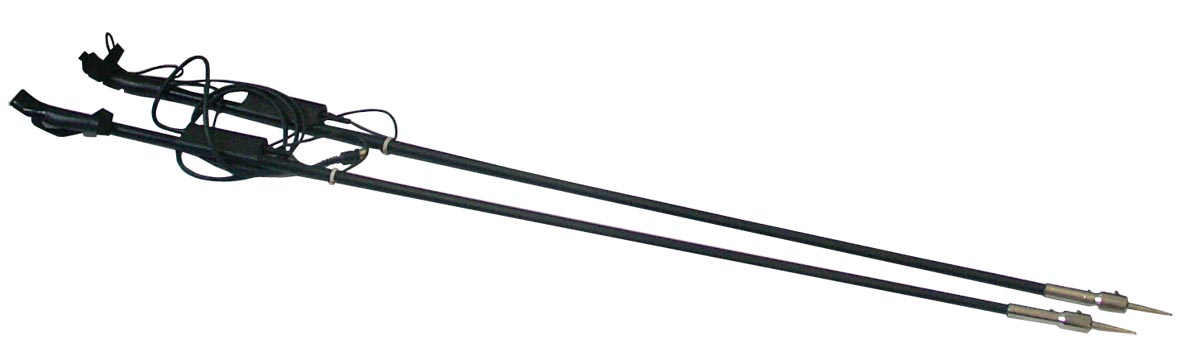

Определение мест повреждения изоляции коммуникаций с одновременным определением ее планового положения.

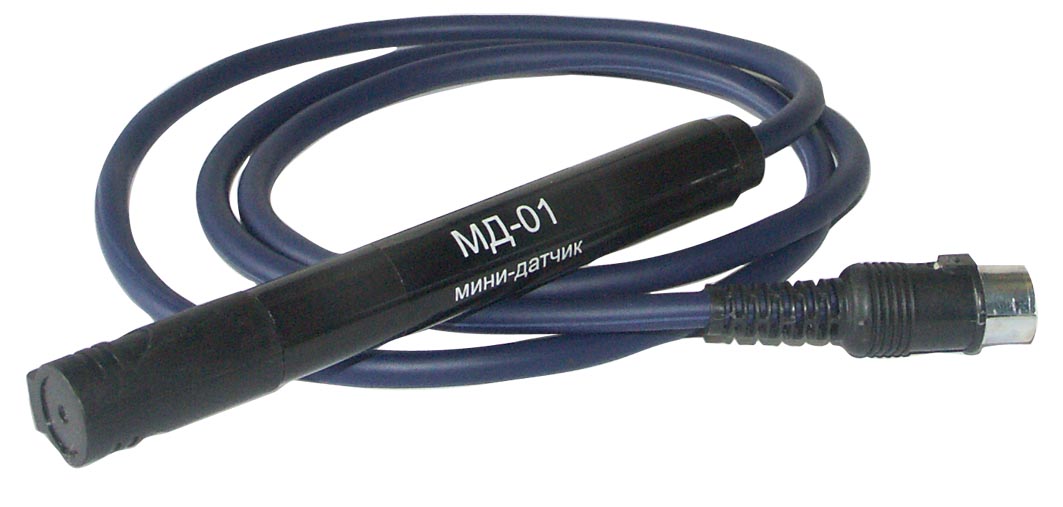

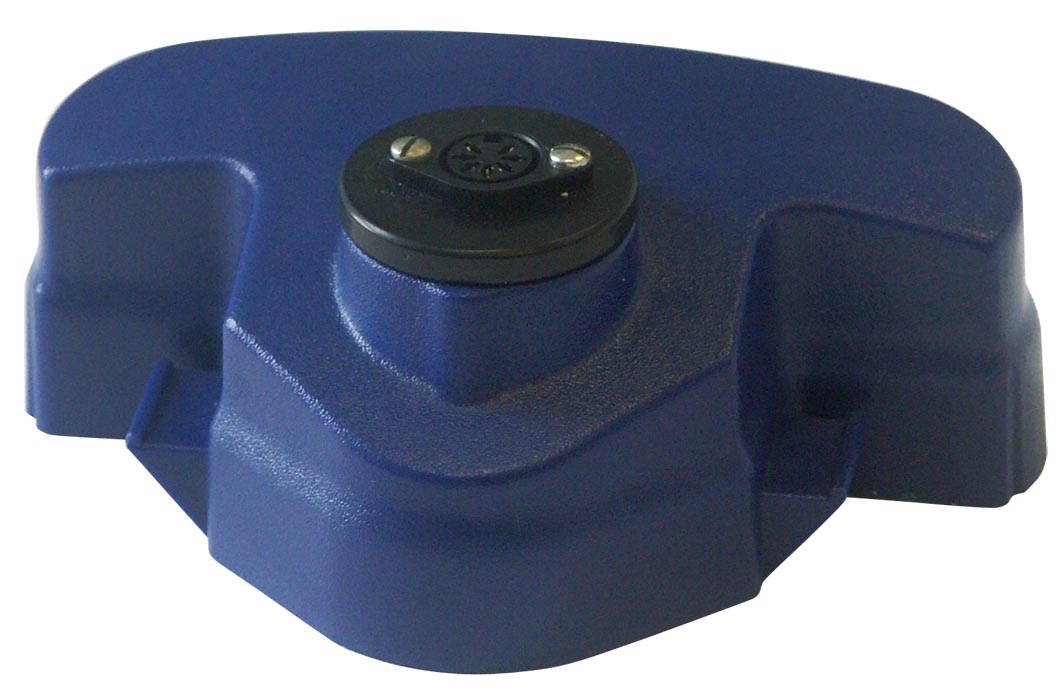

2. Отбор жил кабеля, определения мест короткого замыкания, обрыва в кабеле или проводке (совместно с мини-датчиком МД-01).







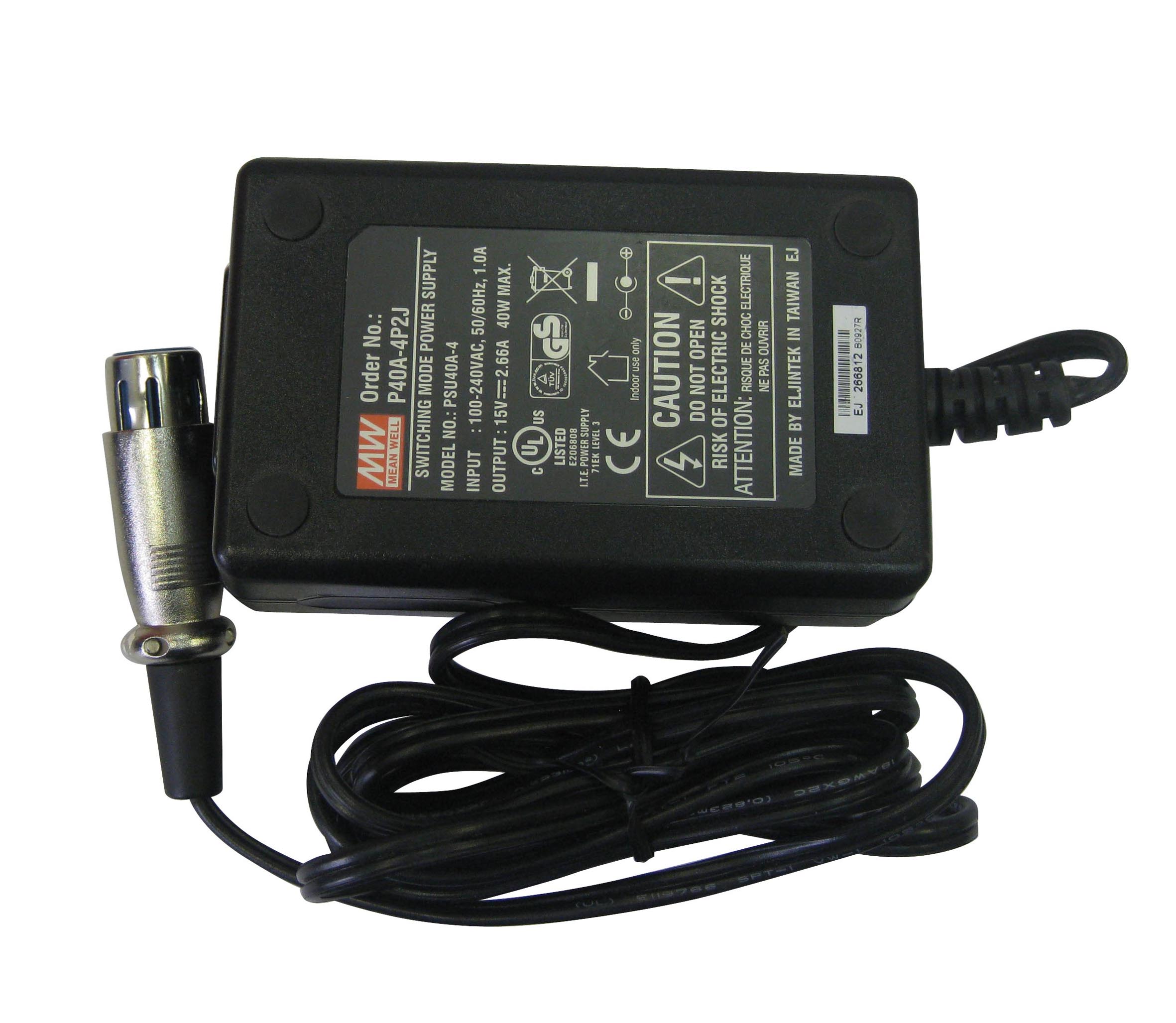

Приёмник без применения генератора обеспечивает на рабочих частотах:



• «50 Гц»(POWER) – обнаружение силовых кабелей под напряжением;

• «РАДИО» –поиск телефонных кабелей, а также других коммуникаций по наведенным радиоволнам в диапазоне частот от 10 кГц до 36 кГц;

• «100 Гц» и «300 Гц» - поиск коммуникаций и мест повреждения изоляции трубопроводов по сигналам электрохимической защиты (ЭХЗ);

• «550 Гц» и «1450 Гц» - поиск замыкания на землю воздушных линий (ВЛ) по гармоникам токов промышленной частоты;

• «ЭФИР»- поиск коммуникаций по наведенным сигналам телефонных и трансляционных каналов в диапазоне частот от 48 Гц до 14 кГц.

Запись в память приемника ПТ-04:



• уровня сигналов с магнитных антенн и по входу «ЗОНД»;

• направления к коммуникации;

• показания глубины залегания коммуникации и величины тока в ней;

• направления поискового тока;

• относительной полярности разности потенциалов по входу «ЗОНД»;

• фазы сигнала по входу «ТРАССА» рабочих частот;

• местные дата и время в момент снятия показаний по информации GPS;

• координат места снятия показаний по информации GPS.



Номинальные значения рабочих частот*, Гц	при работе с генератором	273, 526, 1024,8928, 32768
	при работе без генератора	50, 100, 300, 550, 1450. «РАДИО»
Чувствительность при отношении сигнал шум 6 дБ  на частотах: 273, 526, 1024,8928 Гц		200 мкА к току, протекающему на расстоянии 1 метр
Чувствительность при отношении сигнал шум 6 дБ  на частоте 33 кГц		10 мкА к току, протекающему на расстоянии 1 метр
Полоса пропускания для режима «РАДИО»		от 10 кГц до 36 кГц
Полоса пропускания для режима «эфир»		от 48 Гц до 14 кГц
Ширина полосы пропускания для режимов с рабочей частотой 50, 273, 526, 1024 и 8928 Гц, не более, Гц: - по уровню минус 3 дБ - по уровню минус 60 дБ		9 24
Чувствительность по входу гнезда «ЗОНД» при отношении сигнал-шум 6 дБ, не менее, мкВ		10
Динамический диапазон входных сигналов, dB		120
Определение тока рабочей частоты в коммуникации		от 10 мА до 10,0 А
Определение глубины залегания коммуникации, м		От 0,10 до 6,00
Определение напряжения рабочей частоты по входу гнезда «ЗОНД»		от 100 мкВ до 1,70 В
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более, м		± 0,1
Габаритные размеры, мм, не более		720х245х170
Масса, кг, не более		2,4
Диапазон рабочих температур, 0С		от -30 до +55



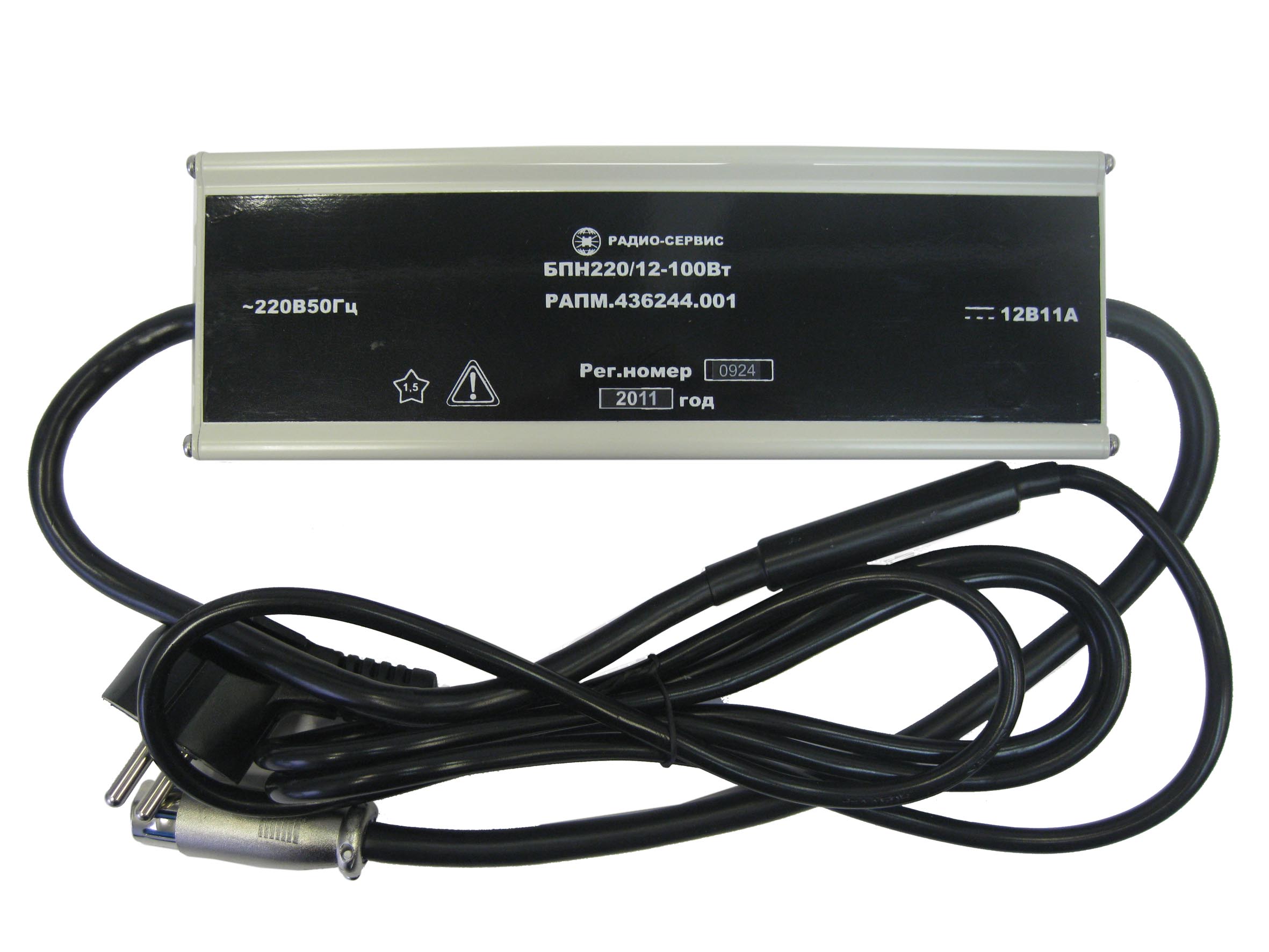

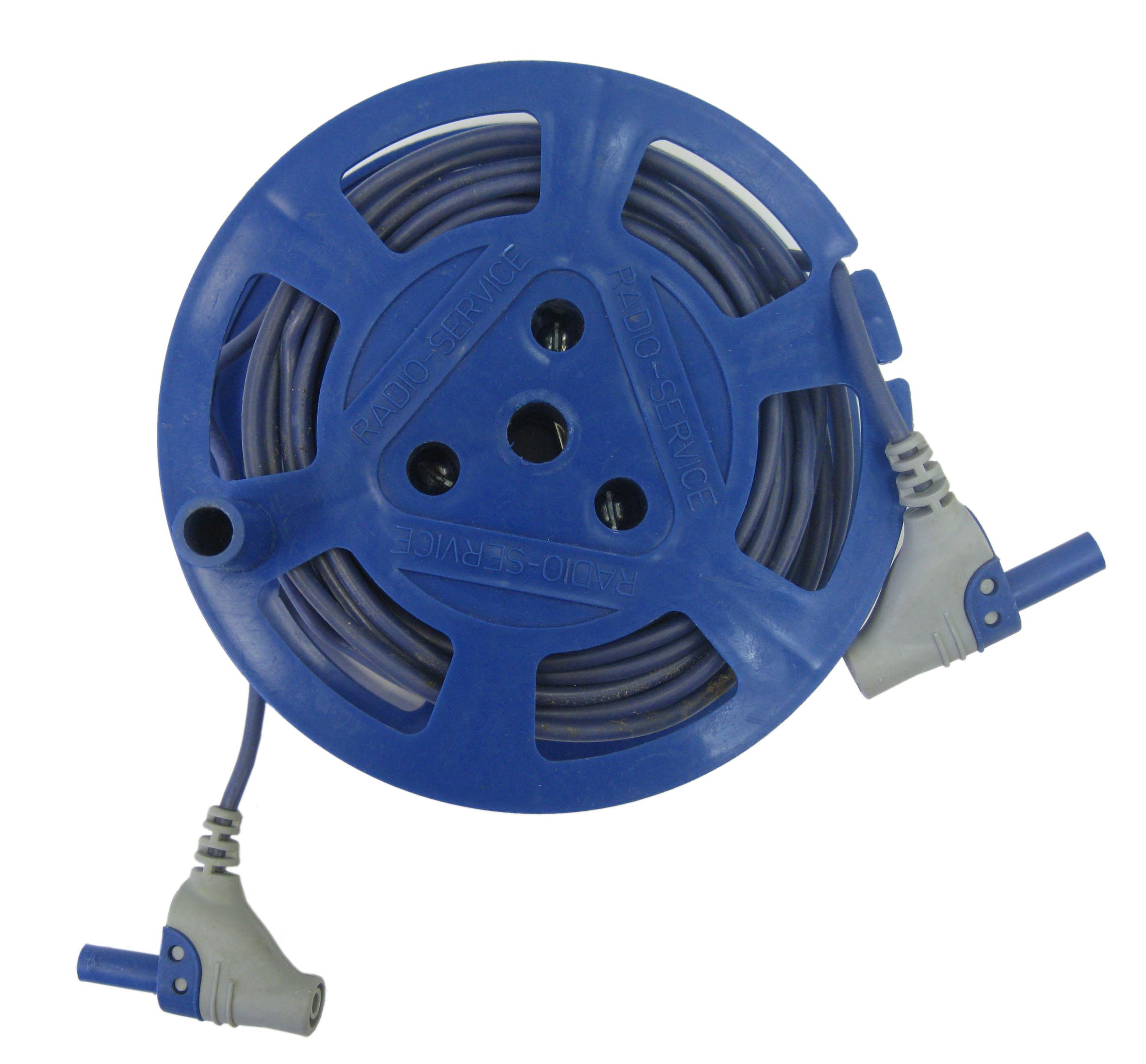

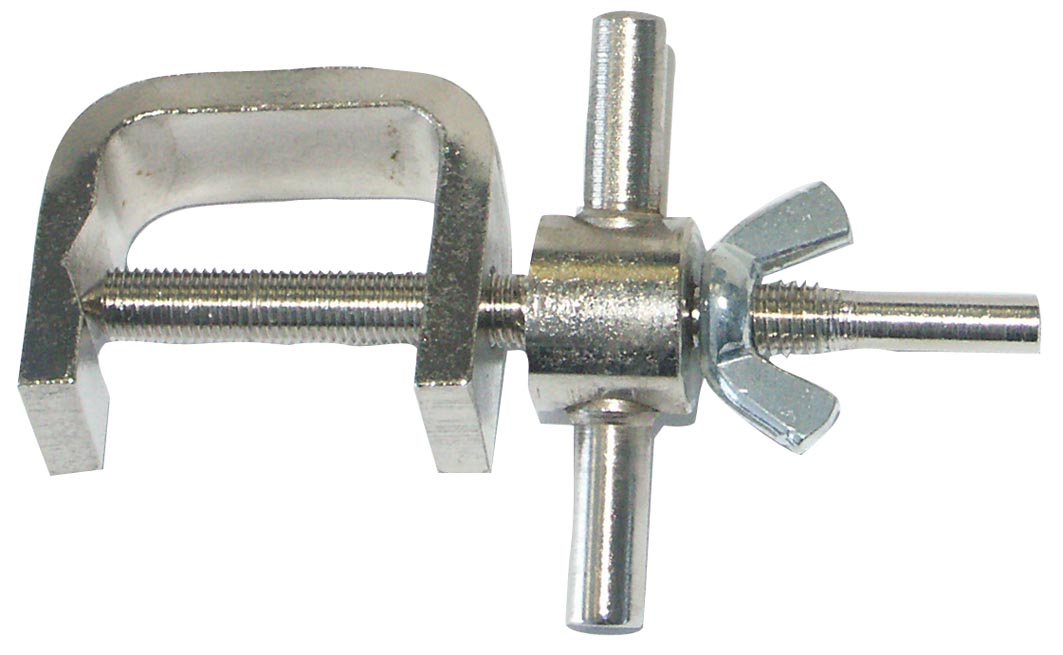

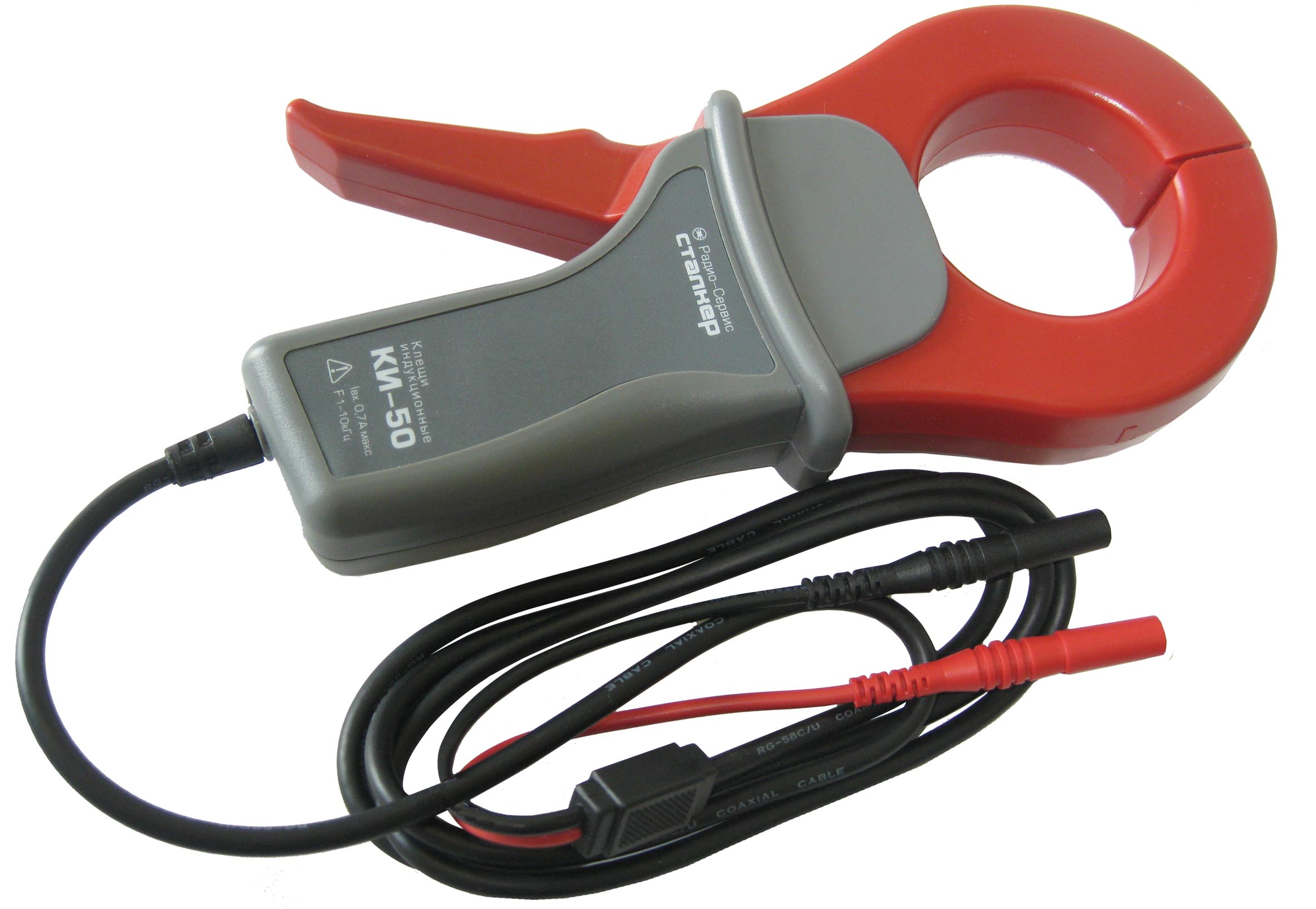

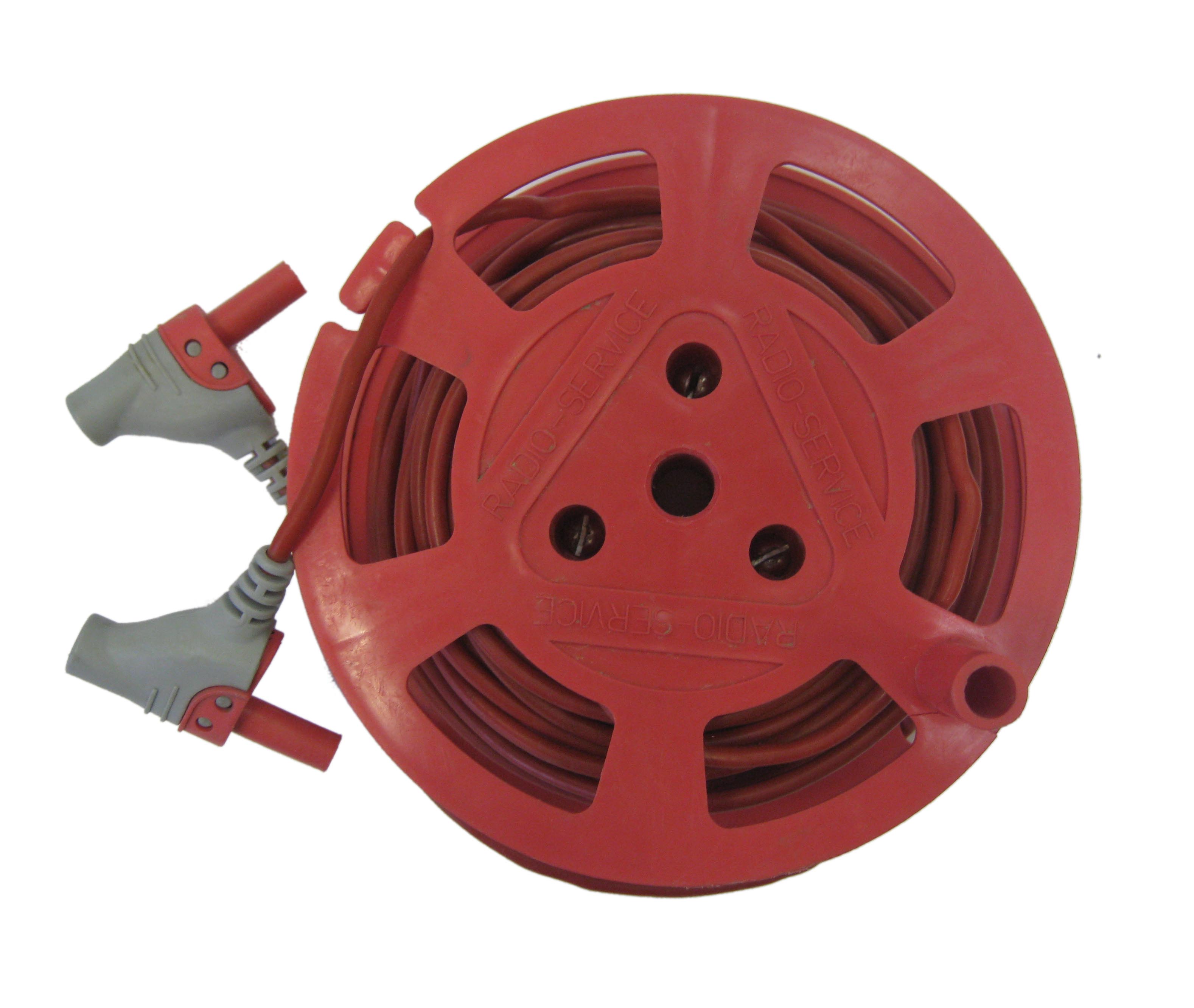

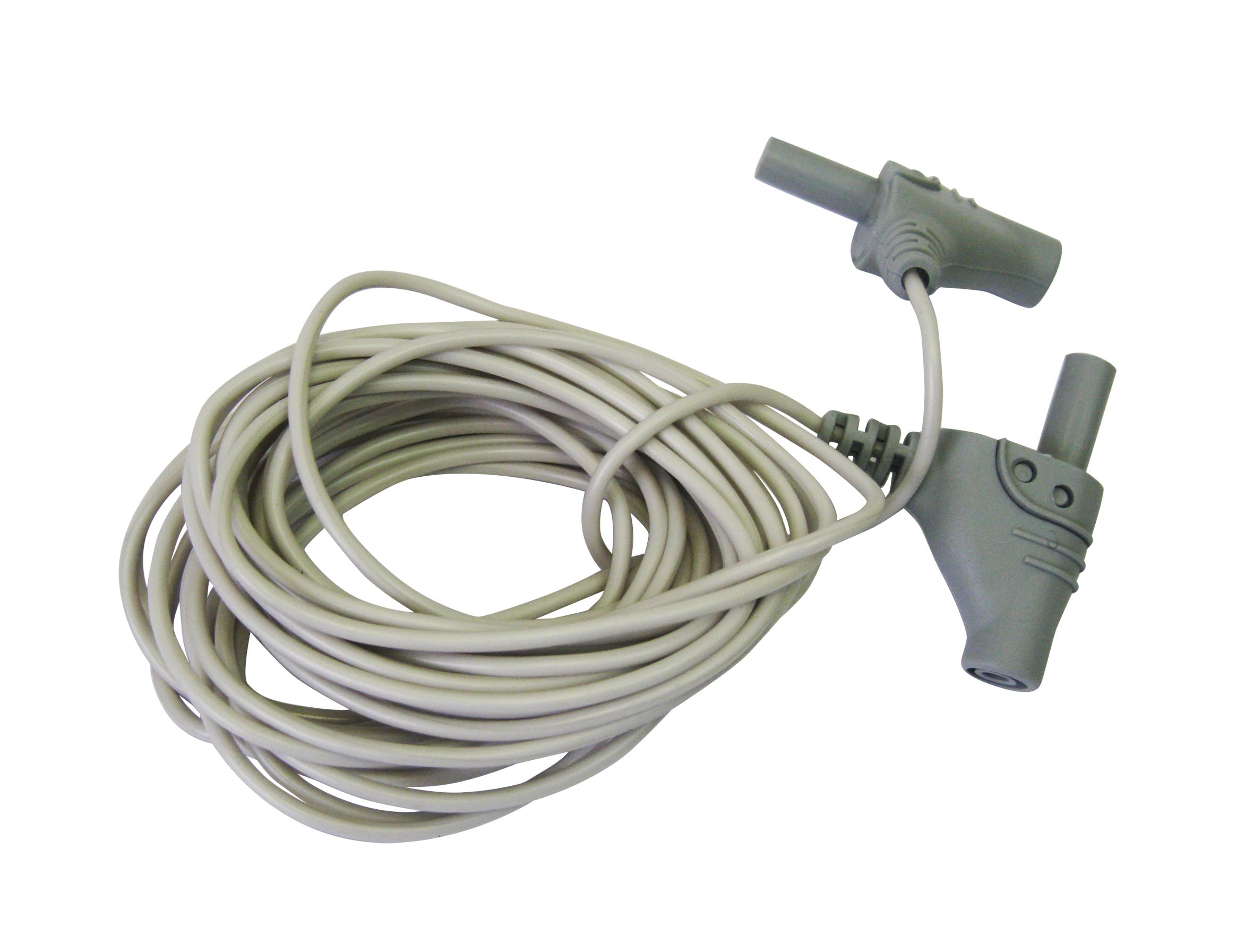

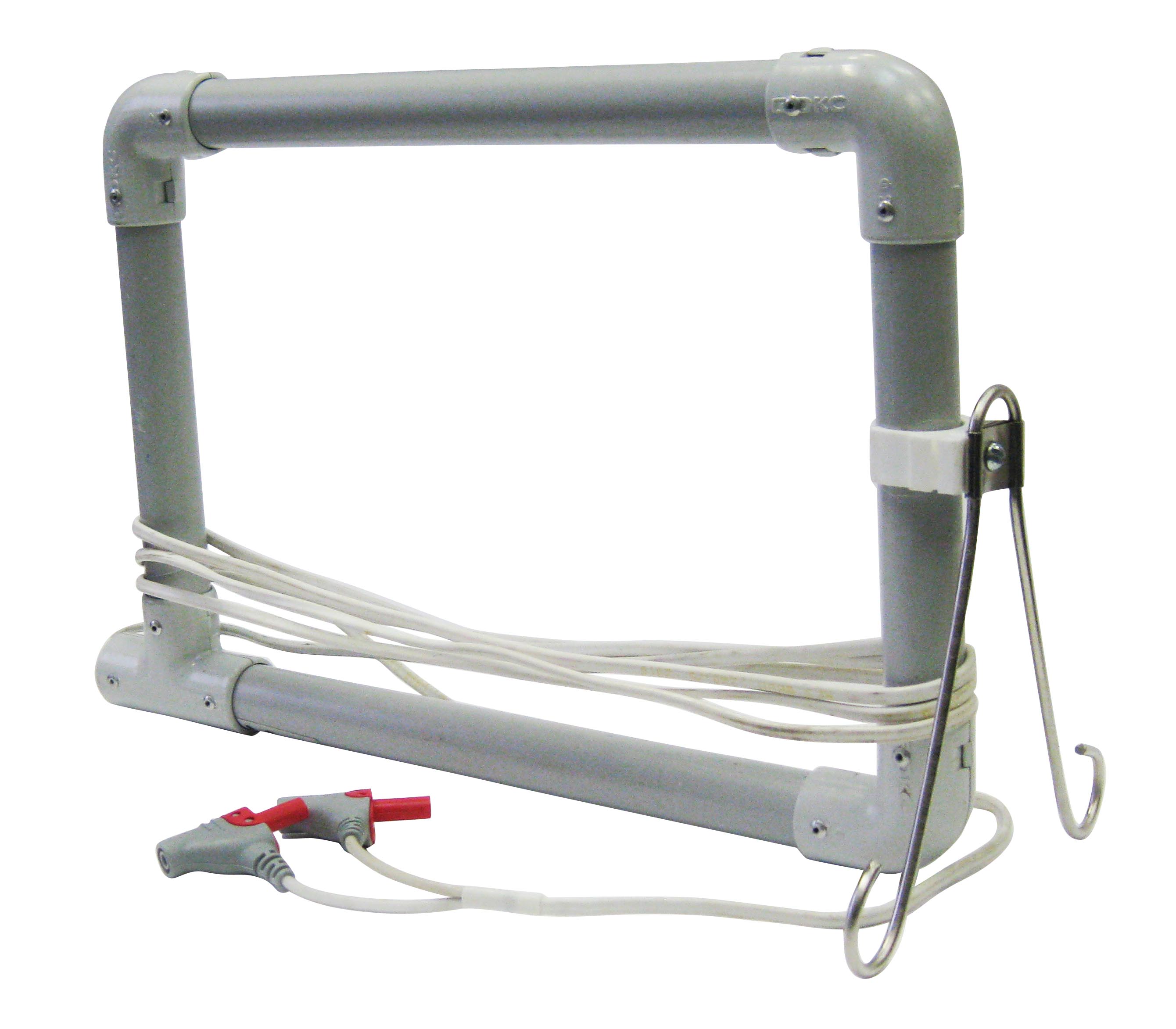

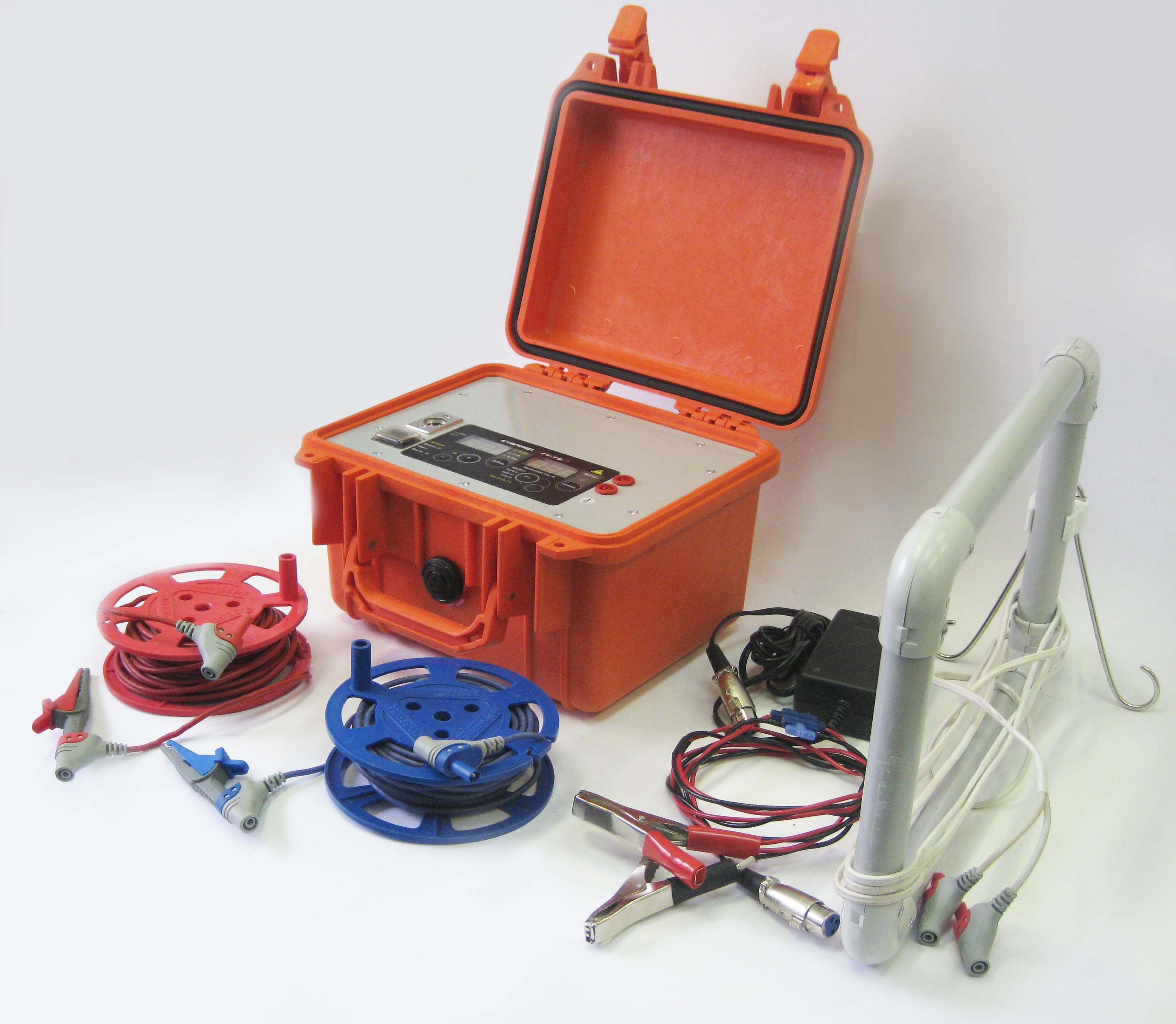

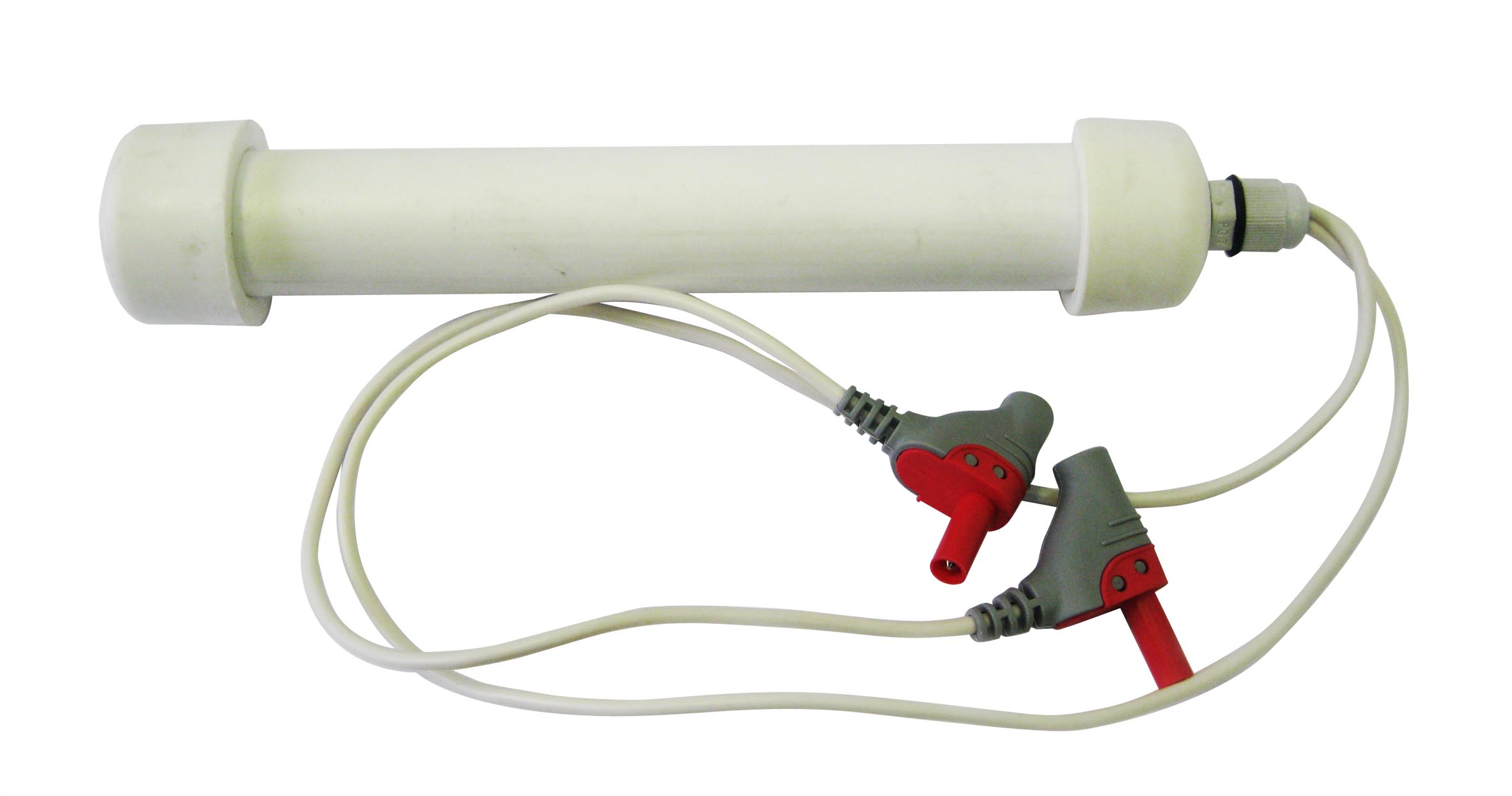

• Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
• одновременная подача двух частот;
• индикация величины выходного тока;

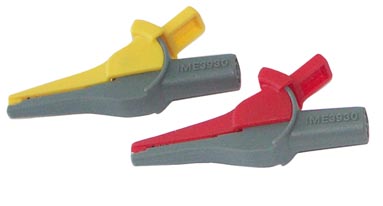

• напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;

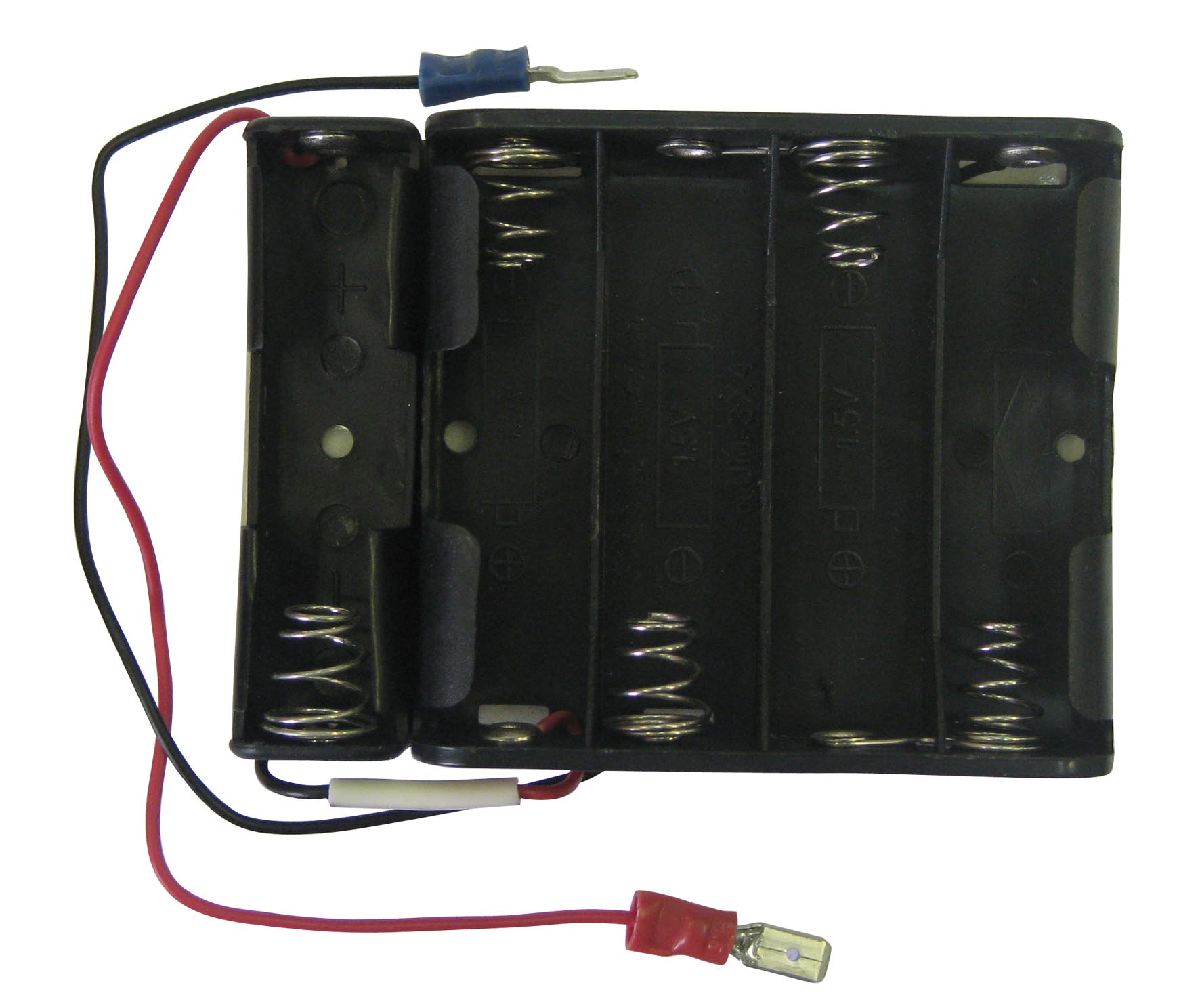

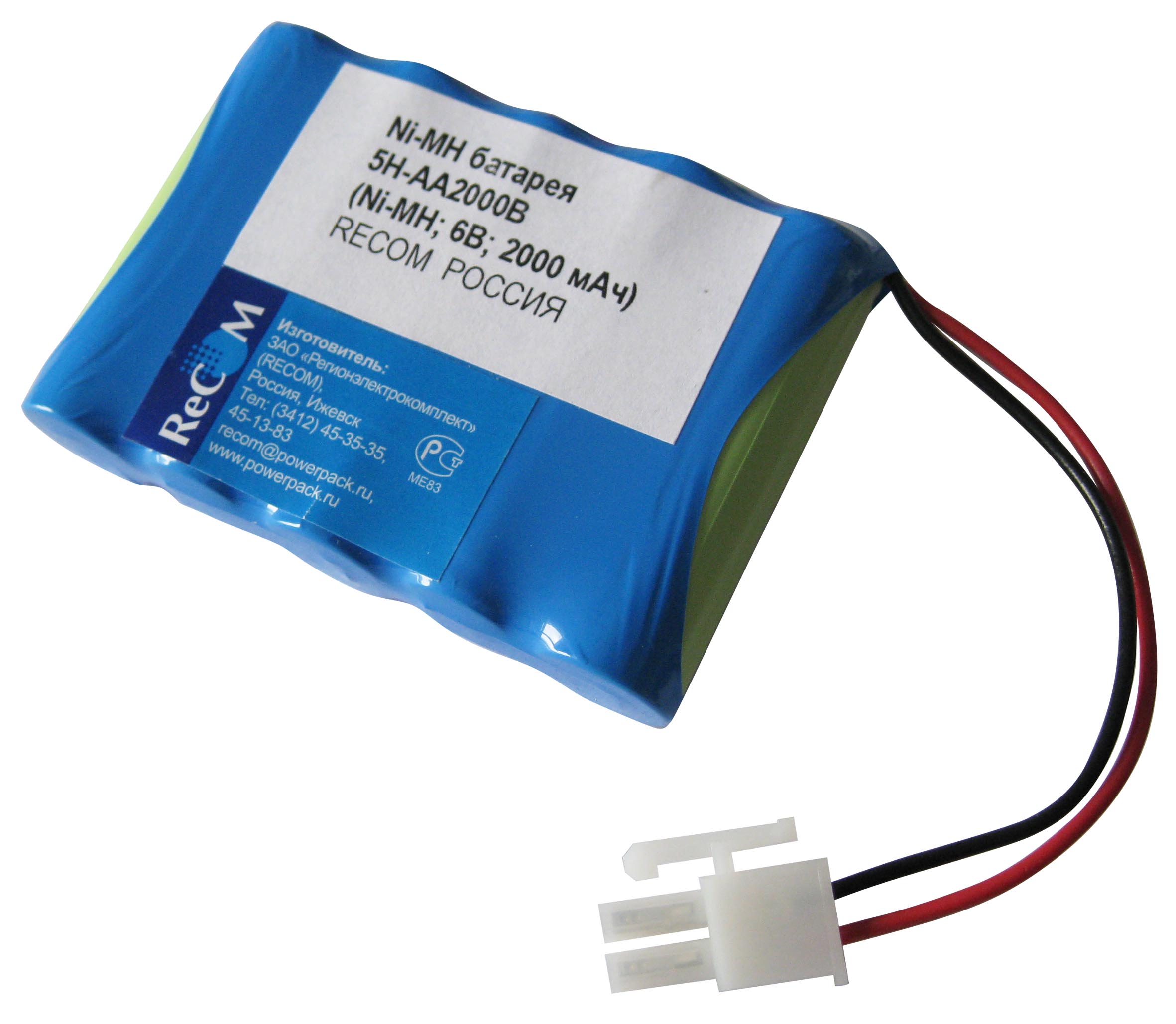

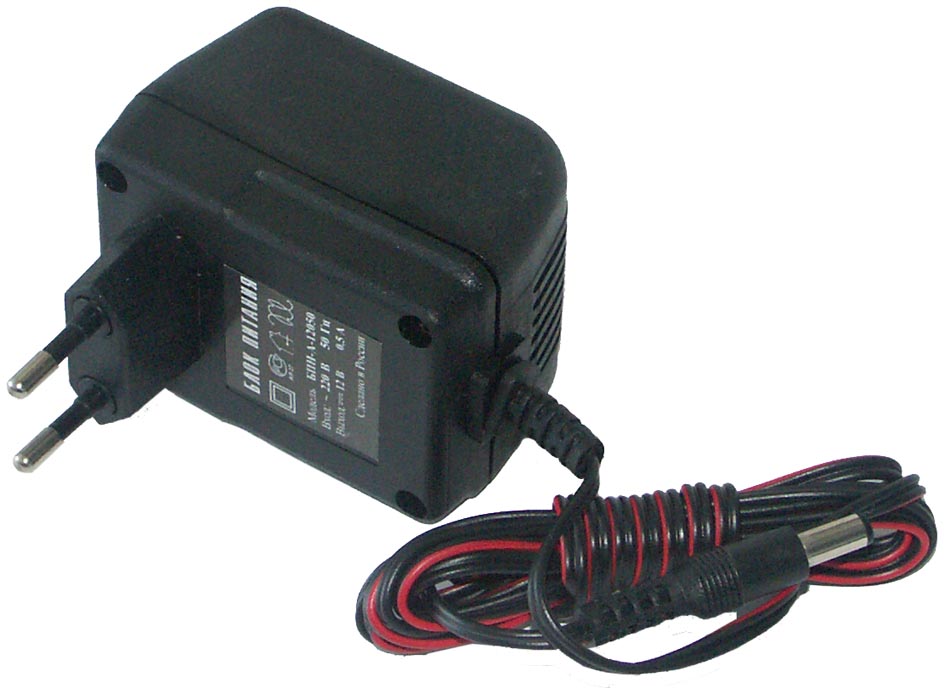

• два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
• автоматическое согласование генератора с нагрузкой.
