Преобразователь давления эталонный ЭЛМЕТРО‑Паскаль‑04

Артикул: ЭЛМЕТРО‑Паскаль‑04

Производитель: ЭЛМЕТРО

• Основные преимущества
  • Большинство преобразователей имеют разделительную мембрану из нержавеющей стали, что даёт возможность их применения в агрессивных средах и проведения поверки/калибровки с недостаточно очищенными поверяемыми СИ давления
  • Относительная погрешность нормируется практически у всех преобразователей от 25% до 100% ВПИ преобразователей
  • Возможность пользовательской корректировки функции преобразования
  • Преобразователи высокого класса точности 0,02 обеспечивают возможность поверки датчиков давления с погрешность 0,05%
  • Возможность измерения абсолютного давления путем суммирования показаний барометрического датчика и датчиков избыточного давления
  • Возможность работы во взрывоопасных зонах Работа при отрицательных температурах -10 ºС и положительных до +50 ºС с нормированной погрешностью

  Преобразователи давления эталонные ЭЛМЕТРО-Паскаль-04 предназначены для высокоточных измерений избыточного давления, давления-разрежения, абсолютного давления жидкостей и газов. Применяются в качестве рабочего эталона давления при поверке, калибровке и градуировке средств измерений давления в поверочных лабораториях государственных метрологических служб, метрологических службах юридических лиц и на промышленных предприятиях, выпускающих и эксплуатирующих средства измерений давления.

  Варианты использования преобразователей:

  • в комплекте с многофункциональным калибратором ЭЛМЕТРО-Паскаль-03 образует высокоточный калибратор давления, который соответствует уровню эталонов 2 и 3 разрядов по ГПС СИ давления (по Приказам Росстандарта от 20.10.2022 г. № 2653 и от 06.12.2019 г. № 2900);
  • в качестве высокоточного рабочего датчика давления в измерительных системах;
  • в качестве самостоятельного разрядного эталона в калибровочных (поверочных) системах под управлением ПО «АРМ ПАСКАЛЬ» с отображением измеряемого давления на мониторе ПК.

  Устройство и конструкция

  Преобразователи выполнены в виде малогабаритного устройства в цилиндрическом или прямоугольном корпусе. Преобразователи в цилиндрическом корпусе имеют присоединительный штуцер с резьбой M20x1.5. Преобразователи в прямоугольном корпусе имеют цилиндрическое резьбовое соединение с обозначением G1/8.

  Преобразователи имеют общепромышленное или взрывозащищённое исполнение.

  Внешний вид преобразователей представлен на рисунке 1.

  Подключение преобразователя к калибратору давления осуществляется с помощью кабеля из комплекта поставки калибратора. Подключение преобразователя к ПК осуществляется через адаптер USB, поставляемый по заказу.

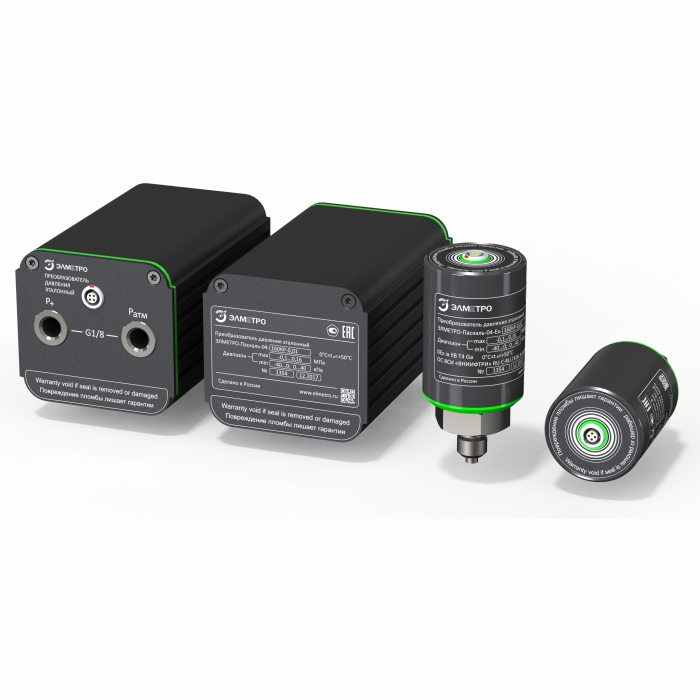

  Рис. 1. Общий вид ЭЛМЕТРО-Паскаль-04

  1 – Разъём для подключения адаптера USB или ЭЛМЕТРО-Паскаль-03; 2 – Порт подачи давления

  Функциональные возможности

  • Преобразователи давления выпускаются в общепромышленном и взрывозащищённом исполнениях. Маркировка взрывозащиты 0Ex ia IIC T4 Ga X.
  • Измерение избыточного давления от 1 кПа до 60 МПа.
  • Измерение абсолютного давления от 160 кПа до 1 МПа.
  • Измерение давления разряжения от -100 кПа до -1 МПа.

  Диапазоны генерируемых давлений:

  • избыточное: от 0…1 кПа до 0…60 МПа
  • избыточное-разрежение: от -1…+1 кПа до -0,1…+7,0 МПа
  • абсолютное: от 0…0,16 МПа до 0…1 МПа

  Предел допускаемой основной абсолютной погрешности измерений: от 0,02% до 0,1%

  Диапазон рабочих температур: от +5 до +35 °С или от -10 до +50 °С

  Интерфейс связи с компьютером: USB

  Защита от воздействия пыли и воды: IP54 по ГОСТ 14254

  Питание: при работе с многофункциональным калибратором ЭЛМЕТРО-Паскаль-03 питание осуществляется от калибратора; при работе с ПК питание осуществляется от ПК через адаптер USB

  Исполнение: общепромышленное

  Средний срок службы: не менее 8 лет

  Межповерочный интервал: 1 год
