Трассоискатель "Сталкер 80-24" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

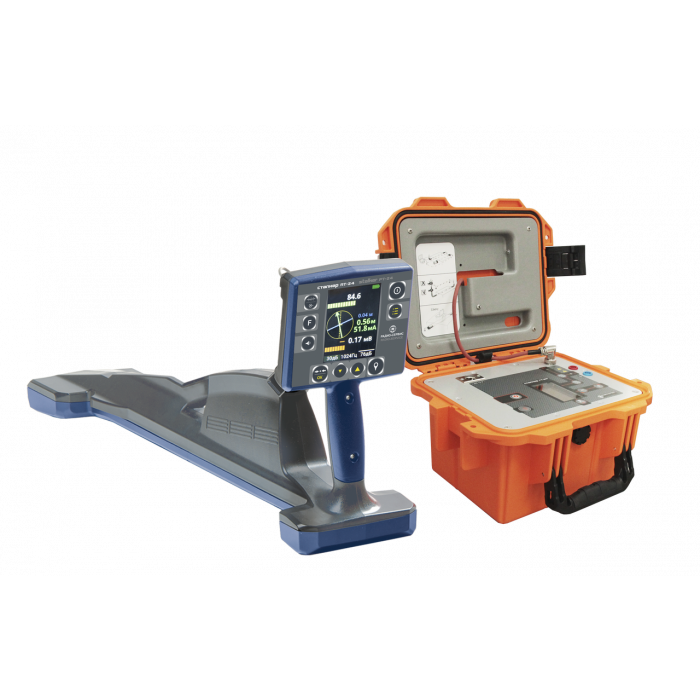

В комплект поставки трассоискателя «Сталкер 80-24» входит генератор ГТ-80 и приемник ПТ-24

С принципами работы с трассопоисковыми комплексом "Сталкер" можно ознакомиться в учебных фильмах:

Поиск мест повреждения (на примере трассоискателя "Сталкер" 75-24") показан в учебном фильме https://youtu.be/Q7ht0PSZkiI
работа с GPS модулем https://youtu.be/wZPIzG8_Tno,
поиск мест отводов трубопроводов (на примере трассоискателя "Сталкер" 15-24) https://youtu.be/MF0I_xypMfQ
бесконтактная подача поискового сигнала (на примере ГТ-15) https://youtu.be/aCZo19lgC1E

Общие особенности трассоискателя "Сталкер 80-24"

функция «Компас» - схематическое отображение на дисплее приемника двух коммуникаций;
Поиск положения передающих зондов и камер телеинспекции
трассировка и координирование местоположения во всемирной системе координат;
Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
Связь с компьютером по Bluetooth , память на 10000 измерений;
Дистанционное управление генератором через сеть GSM
Частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
для газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
трассоискатель Сталкер 80-24 автоматически отображет глубину и силу тока (даже в пассивных режимах);
поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-14, 80-12;
Меню приемника ПТ-24 на русском, английском и китайском языках.

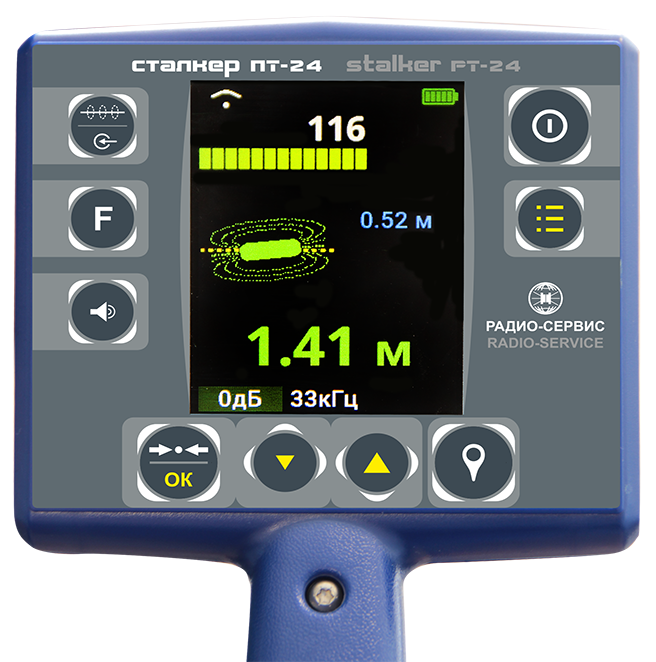

Приемник ПТ-24

облегченная конструкция (вес 1,9 кг.)
Увеличенный яркий цветной дисплей
Увеличенное время работы

Непрерывное отображение на дисплее всех необходимых параметров:

Функция «Компас» с одновременным схематичным отображением двух коммуникаций:

- первая с протекающим током от генератора;
- вторая с протекающим током промышленной частоты (кабелей) или ЭХЗ (труб);

Шкалы «максимума» и «минимума»;
Глубины залегания и силы тока коммуникации на всех активных частотах;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.

В режиме "ЗОНД" обеспечивает поиск положения передающих зондов и камер телеинспекции, имеющих автономный передатчик при внутритрубном обследовании.

Запись в память приемника ПТ-24:

уровня сигналов с магнитных антенн и по входу «ДАТЧИК»;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ДАТЧИК»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.

трассоискатель сталкер 15-04 карта GPS.png

Технические характеристики приемника ПТ-24

Активные частоты*, Гц	273, 526, 1024,8928, 32768
Пассивные частоты, Гц	50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Полоса пропускания для режима «РАДИО»	от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»	от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более	5
Память	10 000 точек
Габаритные размеры, мм, не более	700x300x140
Масса, кг, не более	1,9
Диапазон рабочих температур, °С	от -30 до +55

приложение Stalker terminal для Android

Программа Stalker terminal позволяет использовать Ваш смартфон вместо внешнего GPS трекера.
Основные функции приложения:
- передача GPS координат со смартфона Android в приемники ПТ-14, ПТ-24, ПМ-2;
- просмотр треков на смартфоне;
- экспорт треков для работы на ПК;
- объединение нескольких треков.

Скачать приложение Stalker Terminal для Android.

Описание работы с комплектом

Работа с GPS

Бесконтактная подача сигнала

Поиск отводов

Поиск мест повреждения

Комплектность

Габариты

Вес и размер:
Размер в упаковке ШхГхВ - 740х330х315
Размер самого прибора - (нет данных)
Брутто (масса прибора в упаковке) - 15500 гр.
Масса нетто (масса самого прибора) - 14800 гр.

Лицензии и сертификаты

Скачать файл

Программа для работы с ПК

Скачать программу Stalker_Terminal

Внимание!

В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами. Если при работе с программой не удается установить связь прибора с ПК, то:

- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.

В противном случае:

- подключите Bluetooth USB адаптер к другому USB порту компьютера;
- установите соответствующий драйвер для Bluetooth USB адаптера;
- замените Bluetooth USB адаптер.
