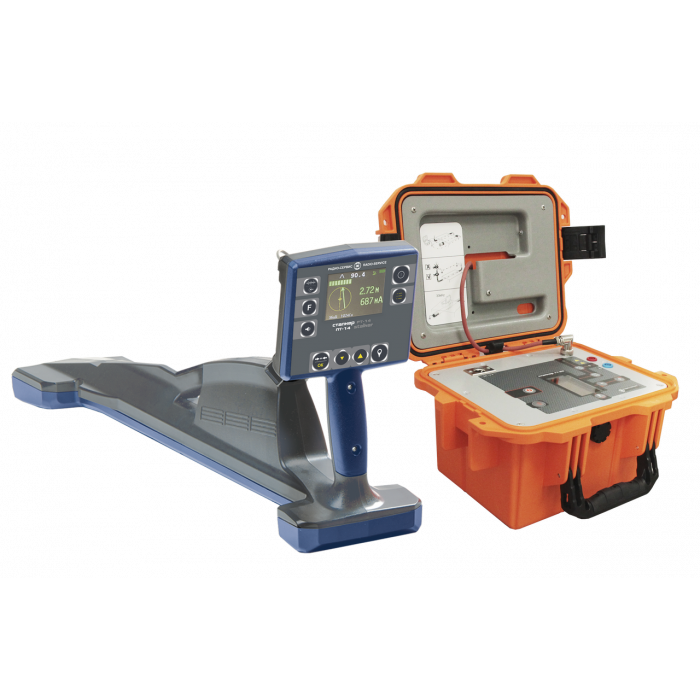

 Трассоискатель "Сталкер 80-14" предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом. В комплект поставки трассоискателя «Сталкер 80-14» входит генератор ГТ-80 и приемник ПТ-14
С принципами работы с трассоискателями серии "Сталкер" можно ознакомиться в учебных фильмах:
Общие особенности трассоискателя "Сталкер 80-14"
- функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
- трассировка и координирование местоположения во всемирной системе координат;
- связь с компьютером по Bluetooth , память на 10000 измерений;
- возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля
- для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
- трассоискатель Сталкер 80-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
- дистанционное управление генератором через сеть GSM;
- частота 33 кГц для бесконтактной подачи сигнала генератора в коммуникацию;
- поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
- наличие пяти рабочих частот и регулируемая выходная мощность генератора ГТ-80 (от 10 до 80 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 80-24, 80-14, 80-12;
- меню приемника ПТ-14 на русском и английском языках.
Приемник ПТ-14
-
 облегченная конструкция (вес 1,7 кг.)
-

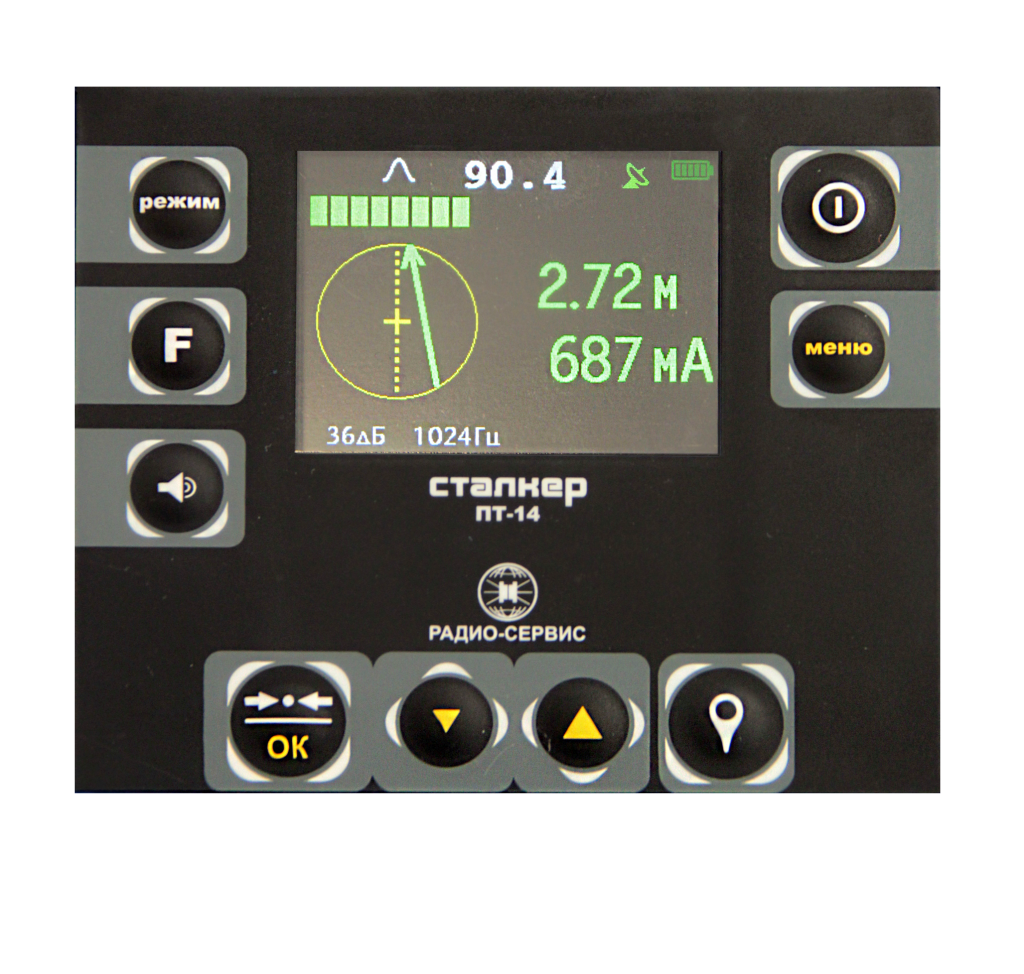

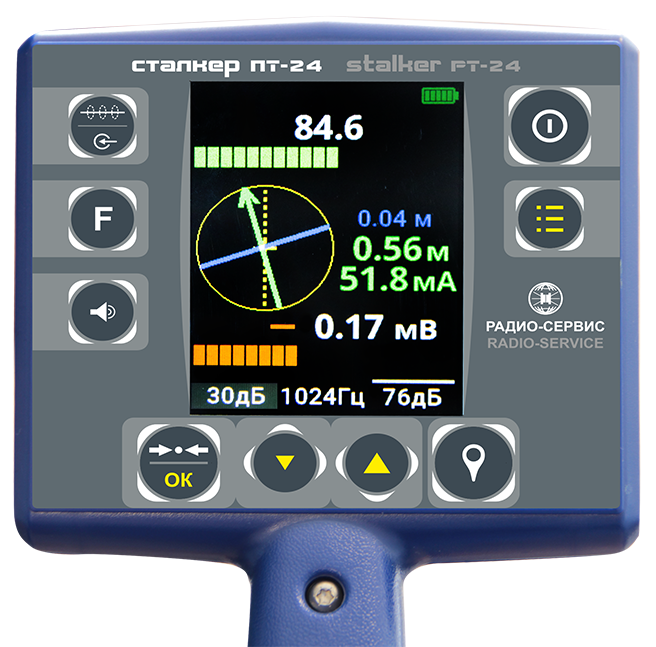

непрерывное отображение на дисплее всех необходимых параметров:
- Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
.png)
- Шкалы «максимума» и «минимума»;
- Глубины залегания и силы тока коммуникации на всех активных частотах;
- Шкала «зонд» - для определения мест повреждений;
- Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
- Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
- Режим острый максимум.
Запись в память приемника ПТ-14:
- уровня сигналов с магнитных антенн и по входу «ЗОНД»;
- направления к коммуникации;
- показания глубины залегания коммуникации и величины тока в ней;
- направления поискового тока;
- относительной полярности разности потенциалов по входу «ЗОНД»;
- фазы сигнала по входу «ТРАССА»;
- рабочих частот;
- местные дата и время в момент снятия показаний по информации GPS;
- координат места снятия показаний по информации GPS.
-
Технические характеристики приемника ПТ-14
|
Активные частоты*, Гц
|
273, 526, 1024,8928, 32768
|
|
Пассивные частоты, Гц
|
50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
|
|
Полоса пропускания для режима «РАДИО»
|
от 10 кГц до 36 кГц
|
|
Полоса пропускания для режима «Эфир»
|
от 48 Гц до 10 кГц
|
|
Погрешность показаний глубины залегания трассы, %, не более
|
5
|
|
Память
|
10 000 точек
|
|
Габаритные размеры, мм, не более
|
700x300x140
|
|
Масса, кг, не более
|
1,7
|
|
Диапазон рабочих температур, °С
|
от -20 до +55
|

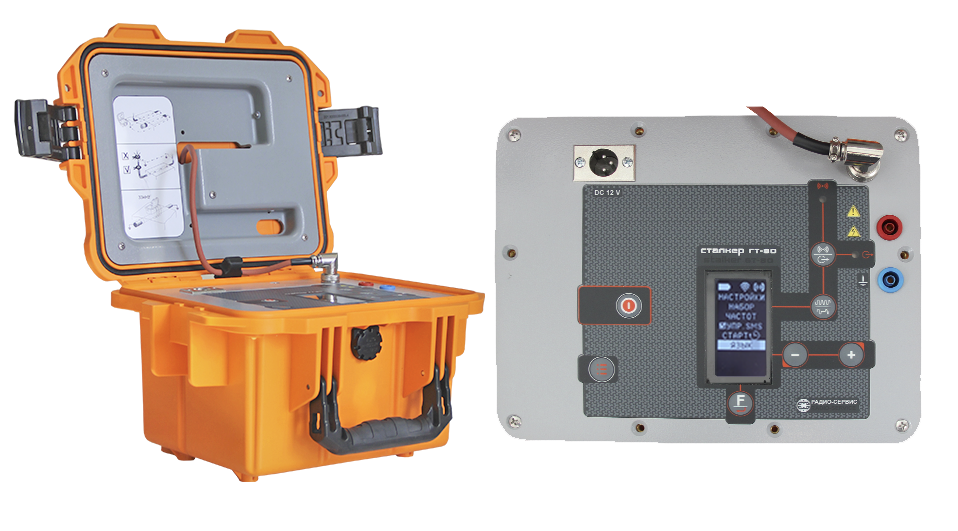

Генератор ГТ-80
-
 Мощность и ток до 80 Вт, 12 А
-
Встроенный индуктор обеспечивает наведение сигнала 33 кГц в линию с поверхности земли
-
Дистанционное управление генератором через сеть GSM
-
Отложенный старт
-
Бесконтактная подача сигнала при помощи передающих клещей КИ-50 или КИ-100
-
Быстрое автоматическое согласование с нагрузкой для простоты использования;
-
Совместим со всеми приемниками серии «Сталкер»
-
Работа с приемниками других производителей
-
Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
-
Влагозащищенный, ударопрочный корпус (IP 54).
Технические характеристики генератора ГТ-80
|
Фиксированные частоты*, Гц
|
273, 526, 1024, 8928, 32768 (33кГц);
|
|
Пользовательские частоты для работы с приемниками других производителей
|
от 270 до 10000 Гц (шаг установки 1 Гц)
|
|
Максимальная выходная мощность и ток
|
до 5,99 кГц – 80 Вт, 12 А
от 6 до10 кГц – 60 Вт, 8 А
33 кГц – 10 Вт, 3 А
|
|
Габаритные размеры, мм, не более
|
275х250х180
|
|
Вес со встроенными аккумуляторами, кг, не более
|
8,5
|
|
Диапазон рабочих температур, °С
|
от -30 до +55
|

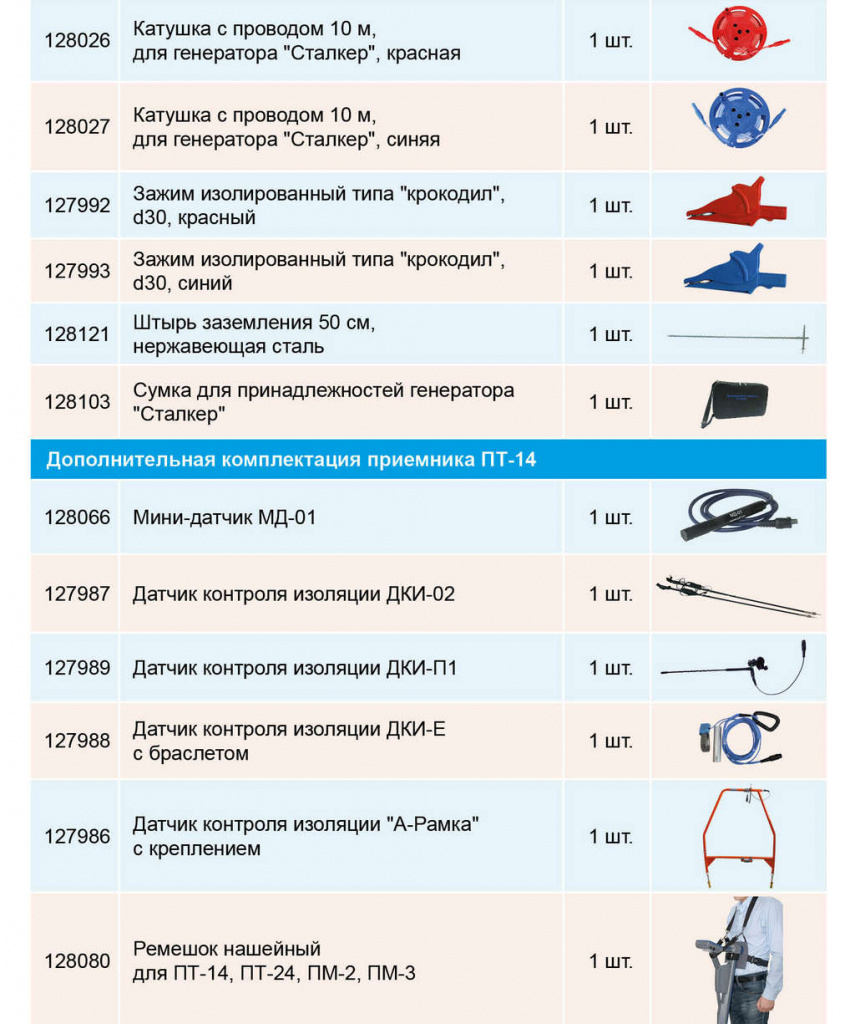

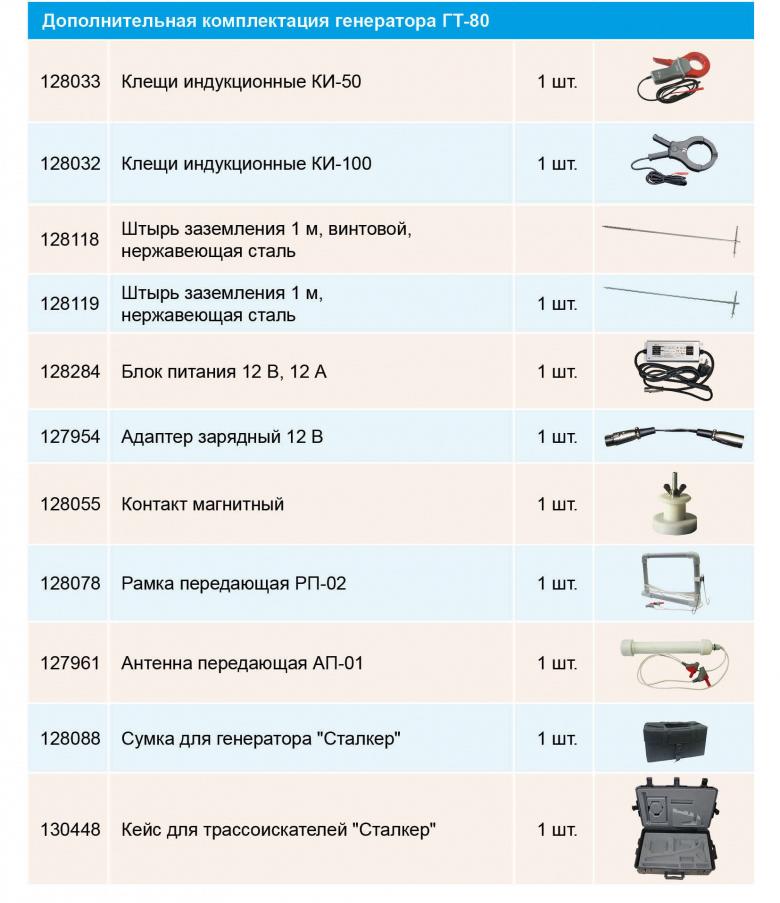

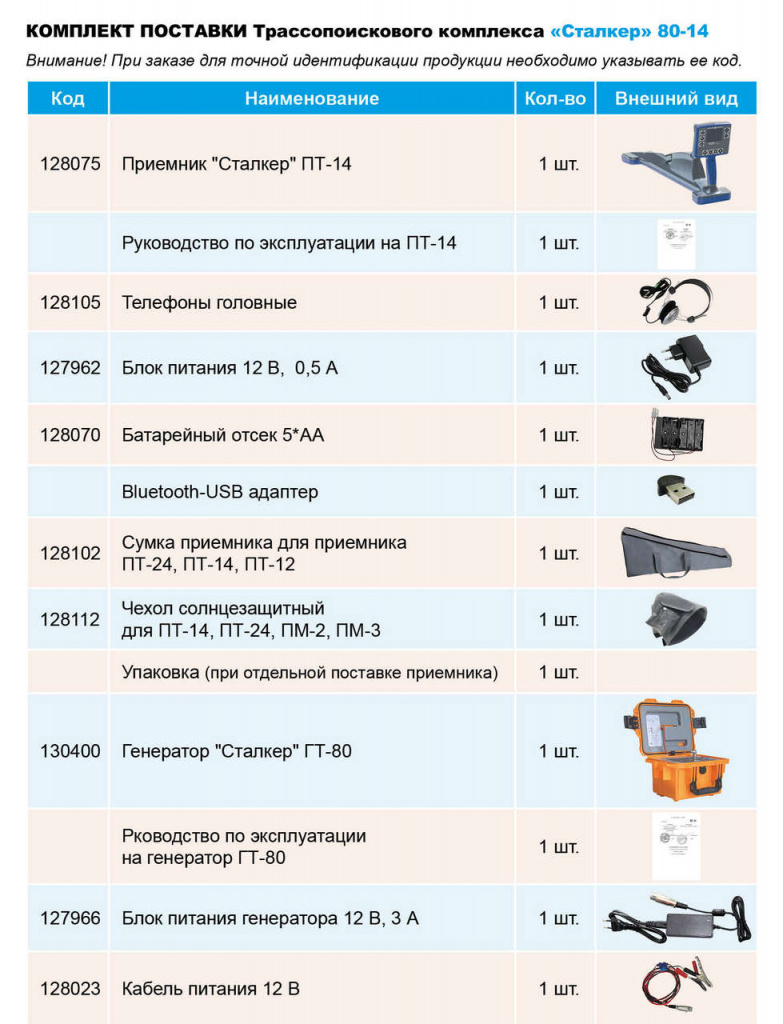

 КомплектностьГабариты
Вес и размер:
Размер в упаковке ШхГхВ - 740х330х315
Размер самого прибора - (нет данных)
Брутто (масса прибора в упаковке) - 15500 гр.
Масса нетто (масса самого прибора) - 14800 гр.
Программа для работы с ПК
Скачать программу Stalker_Terminal
Внимание!
В некоторых случаях возможна некорректная работа операционной системы Вашего компьютера с некоторыми Bluetooth USB адаптерами. Если при работе с программой не удается установить связь прибора с ПК, то:
- убедитесь, что на панели задач отображается символ Bluetooth и адаптер установлен как «Устройство Bluetooth»;
- проверьте, что имя и номер подключаемого прибора отображаются в окне «Устройства Bluetooth» компьютера.
В противном случае:
- подключите Bluetooth USB адаптер к другому USB порту компьютера;
- установите соответствующий драйвер для Bluetooth USB адаптера;
- замените Bluetooth USB адаптер.

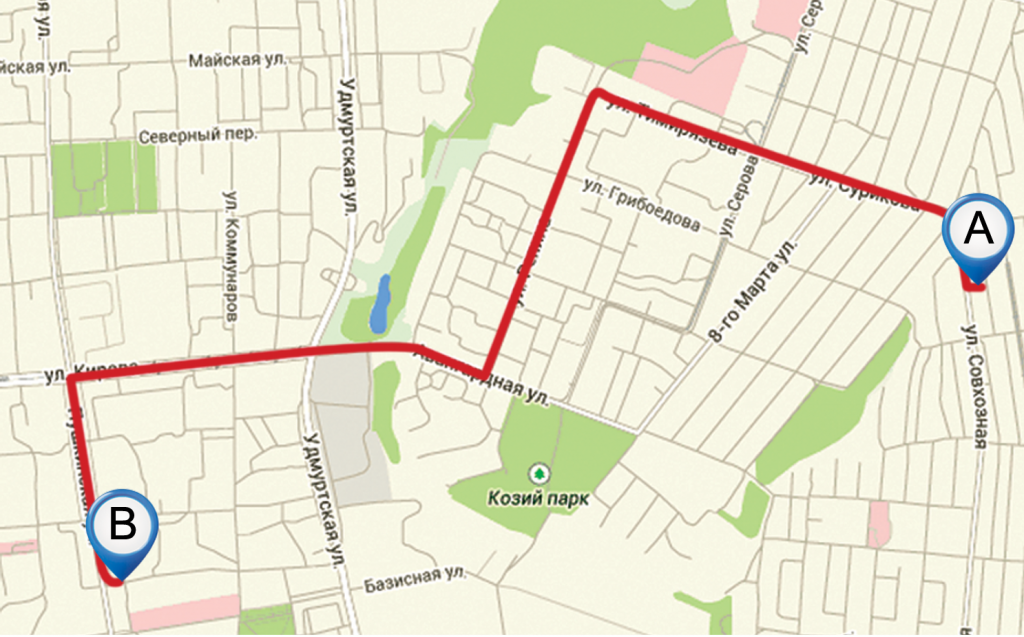

Запись и просмотр треков. Работа с GPS.
Приложение для Android
- Приложение StalkerTerminal для Android позволяет передавать GPS координаты в приемник с Вашего смартфона, просматривать треки и экспортировать их.
Что появилось принципиально нового в StalkerTerminal: 1. В режиме просмотра трэков после выбора нужной точки добавился навигатор от текущего местонахождения до выбранной точки 2. Добавилась возможность просмотра и открытия на смартфоне файлов для ПК (импорт файлов ПК). После экспорта файла со смартфона его можно открыть как на ПК, так и переслать на другой смартфон с помощью любой имеющийся на смартфоне программы. Скачать приложение Stalker Terminal для Android
Требования к системе: Android 6.0 и выше. Для установки приложения скопируйте его во внутреннюю память смартфона. В настройках смартфона необходимо разрешить установку приложений из неизвестных источников. Запись и просмотр треков. Работа с GPS.
Размер в упаковке (ШхГхВ), мм 740x330x315
Брутто (масса прибора в упаковке), 15,5 кг
срок обработки заказа 3-6 р. дней
|
