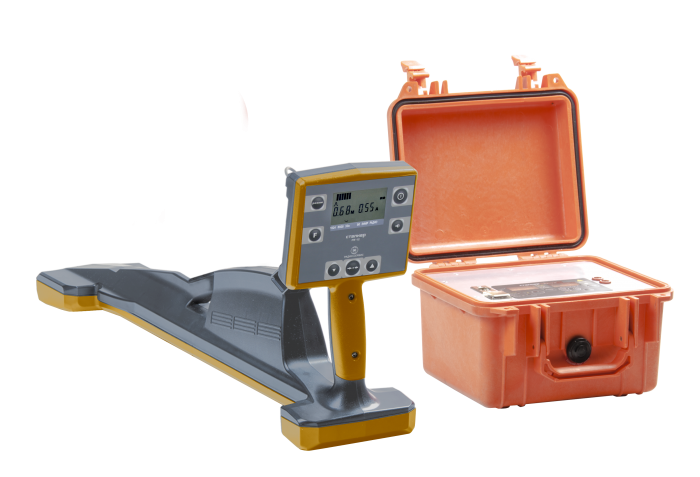

Удобный, надежный, простой в эксплуатации прибор для поиска подземных коммуникаций. В комплект поставки «Сталкер 75-12» входит генератор ГТ-75 и приемник ПТ-12.

Приемник ПТ-12

Легкий, ударопрочный, брызгозащищенный корпус;

Жидкокристаллический антибликовый дисплей с подсветкой;
Встроенный динамик;
Автоматическое определение глубины залегания и силы тока в коммуникации, в том числе и в пассивном режиме на частоте 50 Гц;
Режимы поиска: острый максимум, пологий максимум, минимум;
Изменение тональности сигнала в зависимости от расположения оператора относительно оси коммуникации.

Технические характеристики ПТ-12

Активные частоты	1024 8928 32768 (33к)
Диапазон рабочих частот при работе без генератора	«ЭФИР» (48 – 14000 Гц) «РАДИО» (10 – 36 кГц) 50 Гц
Определение глубины залегания коммуникации	От 0,10 м до 6,00 м
Определение тока рабочей частоты в коммуникации	от 10 мА до 10,0 А
Предел допускаемой погрешности определения планового положения оси одиночной коммуникации на глубине залегания 2 м, не более	+- 0,1 м
Габаритные размеры, не более	700х300х140 мм
Масса, не более	1,7 кг
Значения рабочей температуры	от минус 20 до плюс 55 ºС;

Генератор ПТ-12

Высокая выходная мощность до 75 Вт;
Cинусоидальная форма выходного сигнала для исключения наведенных помех на оборудование;
Индикация величины напряжения и выходного тока для оценки качества подключения к линии;
Aвтоматическое согласование с нагрузкой;
Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В);
Влагозащищенный, ударопрочный корпус (IP 44).

Технические характеристики генератора ГТ-75

Рабочие частоты*, Гц	273, 526, 1024,8928
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 10 до 75
Габаритные размеры, мм, не более	275x250x180
Вес со встроенными аккумуляторами, кг	8,5
Диапазон рабочих температур, °С	от -30 до +55

**Сравнительные характеристики генераторов**
Технические характеристики генератора	ГТ-75	ГТ-15
Рабочие частоты*, Гц	273, 526, 1024, 8928	273, 1024, 8928, 32768 (33 К)
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 10 до 75	от 1 до 10
Диапазон напряжений питания от источника постоянного тока, В	от 10,5 до 14	от 10,5 до 14
Сила тока, потребляемая от источника постоянного тока, А	не более 10	не более 1,8
Диапазон рабочих температур, °С	от -30 до +55	от -30 до +55
Выходной ток, А	до 12,0	до 0,6
Габаритные размеры, не более, мм	275 x 250 x 180	210 x 130 x 100
Масса, не более, кг	8,5	2,5

Комплект поставки:

Приемник «Сталкер» ПТ-12 -1 шт.
Блок питания 12 В, 0,5 А -1 шт.
Батарейный отсек 5*АА -1 шт.
Руководство по эксплуатации на ПТ-12 -1 шт.
Сумка для приемника ПТ-12, ПТ-14, ПТ-24 -1 шт.
Упаковка -1 шт.

Генератор «Сталкер» ГТ-75 -1 шт.
Рамка передающая РП-02 -1 шт.
Блок питания генератора 12 В, 3 А -1 шт.
Кабель питания 12 В -1 шт.
Штырь заземления 50 см, нержавеющая сталь -1 шт.
Катушка с проводом 10 м, для генератора "Сталкер", красная -1 шт.
Катушка с проводом 10 м, для генератора "Сталкер", синяя -1 шт.
Зажим изолированный типа "крокодил", d30, красный -1 шт.
Зажим изолированный типа "крокодил", d30, синий -1 шт.
Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15 -1 шт.
Сумка для принадлежностей генератора ГТ-75 -1 шт.
