Код товара 131993

Гарантийный срок 24 месяца.

Трассоискатель (трассодефектоискатель, кабелеискатель) "Сталкер 15-14" - быстрый и точный поиск телефонных, силовых кабелей и других коммуникаций, идентификация дефектов покрытия и глубины залегания с последующим картографированием.

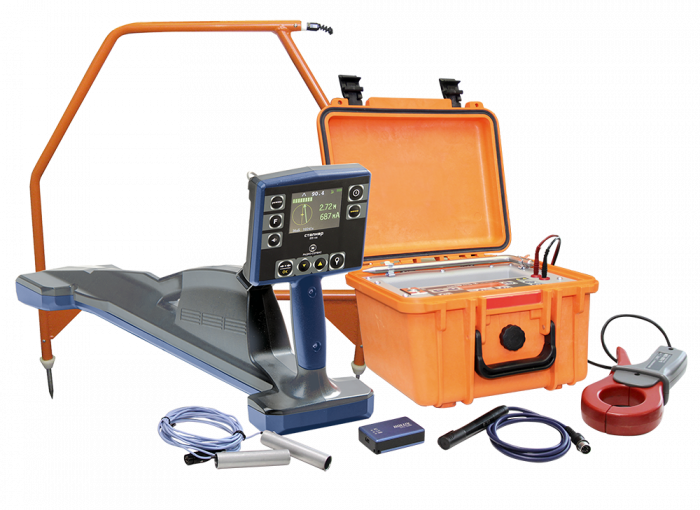

В комплект поставки трассоискателя «Сталкер 15-14» входит генератор ГТ-15 и приемник ПТ-14

С принципами работы трассоискателей серии «Сталкер» с высокоточным GPS RTK – планшетом PrinCe LT700H можно ознакомиться в учебном фильме https://vkvideo.ru/video-69910783_456239032

Общие особенности трассоискателя "Сталкер 15-14":

Увеличенное время работы до 14 часов от Li-Ion аккумуляторов
Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
GPS - выноска подземных трасс с последующим наложением на карту;
Высокоточное позиционирование (до 1 см.) совместно с GPS RTK – планшетом PrinCe LT700H;
Возможность использования смартфона вместо внешнего GPS/ГЛОНАСС-модуля;
Беспроводная связь с ПК (Bluetooth);
РАДИО частота (пассивная) для поиска трассы без генератора;
Частота 33 кГц для бесконтактной подачи сигнала генератора в кабель;
Поиск повреждений «фазовым», контактным и бесконтактным методами;
Отбор жил в кабеле и определение кабеля в пучке при помощи мини датчика МД-01;
Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора;
Бесконтактная подача поискового сигнала при помощи передающих клещей КИ-50 или КИ-110;
Легкий и компактный генератор ГТ-15.
Меню приемника ПТ-14 на русском и английском языках.

Приемник Сталкер ПТ-14 (Li-Ion)

облегченная конструкция (вес 1,7 кг.)
яркий цветной дисплей
Увеличенное время работы до 14 часов от Li-Ion аккумуляторов

Непрерывное отображение на дисплее всех необходимых параметров:

Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию;
Шкалы «максимума» и «минимума»;
Глубины залегания и силы тока коммуникации на всех активных частотах;
Шкала «зонд» - для определения мест повреждений;
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»;
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию;
Режим острый максимум.

Запись в память приемника ПТ-14:

уровня сигналов с магнитных антенн и по входу «ЗОНД»;
направления к коммуникации;
показания глубины залегания коммуникации и величины тока в ней;
направления поискового тока;
относительной полярности разности потенциалов по входу «ЗОНД»;
фазы сигнала по входу «ТРАССА»;
рабочих частот;
местные дата и время в момент снятия показаний по информации GPS;
координат места снятия показаний по информации GPS.

Для точной привязке к координатам используйте сертифицированный РТК-планщет

Технические характеристики приемника ПТ-14

Активные частоты*, Гц	273, 526, 1024,8928, 32768
Пассивные частоты, Гц	50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Полоса пропускания для режима «РАДИО»	от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»	от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более	5
Время непрерывной работы от встроенных Li-ion аккумуляторов не менее, ч	14
Память	10 000 точек
Габаритные размеры, мм, не более	700x300x140
Масса, кг, не более	1,7
Диапазон рабочих температур, °С	от -20 до +55

Генератор ГТ-15

Частота 33 кГц обеспечивает эффективное определение коммуникаций при бесконтактной подачи сигнала генератора «ГТ-15»;
одновременная подача двух частот;
индикация величины выходного тока;
напряжения, мощности, сопротивления нагрузки позволяет судить о качестве подключения к трассе и оценить возможную дальность трассировки коммуникаций;
два режима работы - непрерывная и импульсная генерация для экономии заряда аккумуляторов;
автоматическое согласование генератора с нагрузкой.

Технические характеристики генератора ГТ-15

Рабочие частоты*, Гц	273, 1024,8928, 32768
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 1 до10
Сила тока, потребляемая от источника постоянного тока, А	не более 1,8
Габаритные размеры, мм, не более	210x130x100
Диапазон рабочих температур, °С	от -30 до +55
Масса, кг, не более	4,9
