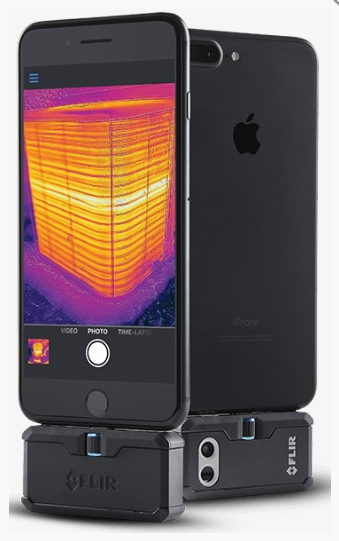

FLIR One для iOS - это компактная приставка к Вашему IPHONE / IPAD с разъемом Lightning Apple, превращающая его в полноценный тепловизор.. Он построен на базе обновлённого ИК-модуля Lepton с матрицей 160 x 120 пикселей. Чувствительность 0.07оК. Угол обзора 46˚х 35˚.
 С помощью FLIR ONE PRO можно увидеть на дисплее Вашего смартфона/планшета:
- места утечек тепла из помещений в холодное время года через стены, чердаки и крыши домов. Холода в холодильных камерах;
- быстро проанализировать работу отопительной системы - прямая/обратка, работа радиаторов, работа шунтов, тёплые полы, дымоходы, венткороба и теплообменники;
- контролировать эффективность монтажа теплоизоляции;
- находить протечки в трубах с горячей и холодной водой, замурованных в стены и полы;
- обнаружить проблемы в открытой и скрытой электропроводке и распределительных щитах,
- а также диагностировать множество иных проблем, которые вызывают неравномерное распределение температуры по поверхности.
ИК-изображения могут быть скомпонованы с синхронно видимыми и сохранены в памяти. И обработаны с приложении для удобного восприятия при анализе объектов. Т..е. всё точно так же, как это Вы уже привыкли делать с Вашими фото. FLIR также объединила функциональность большинства своих приложений, фото, видео, панорамных изображений и все другие функции в едином приложении.

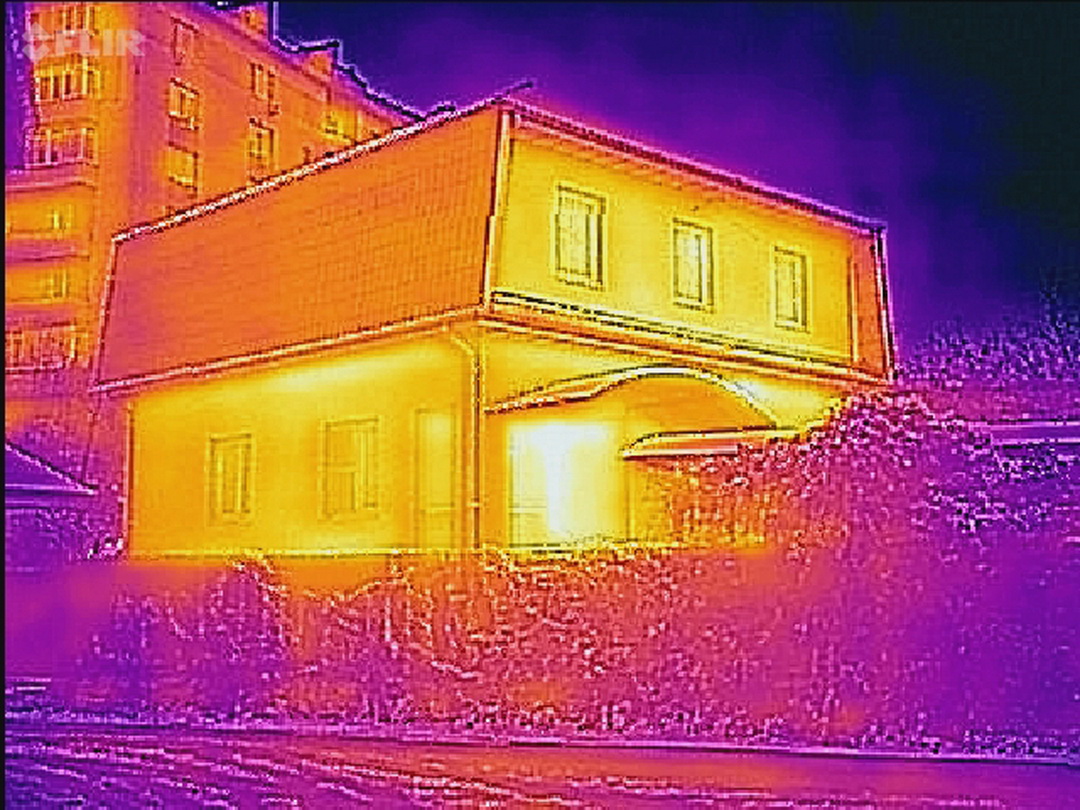

ИК-изображения с тепловизора FLIR One pro
Тепловизор позволят обнаруживать невидимые глазу источники тепла, находит неполадки в электрике, позволяет сравнивать относительные температуры, видит в темноте, задымленной среде, сквозь густой кустарник.
Как работать с FLIR One pro?
Подключаете тепловизор к вашему смартфону или планшету, просто вставляете его в разъём, нажимаете кнопку питания на боковой поверхности - включаете приставку-тепловизор FLIR ONE и сразу можете приступать к работе. Предварительно не забудьте установить из Apple Store приложение FLIR ONE, это бесплатно. ПО довольно простое, очень похоже на приложения для знакомой Вам обычной камеры и осваивается буквально за 10 минут.
Приложение позволяет выбирать цветовую палитру, предлагая 8 вариантов цветов. Выберите свой, наиболее подходящий под ваши задачи. Есть несколько режимов съёмки, по умолчанию камера работает в режиме фото, но есть возможность снимать инфракрасное видео и делать ИК-панорамы. Есть ещё режим замедленной съёмки. Для просмотра сохраненных ик-изображений и отснятого тепловизионного видео подключать камеру FLIR ONE к телефону не требуется. На вашем смартфоне автоматически создаётся отдельная папка с названием FLIROne, туда сразу же сохраняется всё отснятое тепловизором-приставкой.
Интерфейс приложения FLIR One pro слева
Палитра цветов FLIR One pro справа
Тепловизор FLIR ONE pro вычисляет с погрешностью не лучше 3 оС. Поэтому его нельзя признать точным для измерения абсолютных значений.
Главное достоинство Flir One pro - способность показать Вам различия температуры поверхности в поле зрения - он позволяет обнаружить разницу температур от 0,07 °C. Что делает его довольно мощным средством диагностики. Он показывает Вам распределение температуры по поверхности.
Для успешного применения FLIR ONE pro для промышленной диагностики, снижения вероятности ошибки в измерениях, анализе и получения достоверных значений стоит ознакомиться с одним из ликбезов по этой теме.. Как, например, брошюра "Основы тепловидения" от инженеров TESTO (pdf, 0.5Mb)
Технология MSX для тепловизионной видеосъёмки
Необработанные тепловые изображения выглядят красиво, однако часто на них мало что можно чётко и однозначно идентифицировать. Поэтому в тепловизоре FLIR ONE pro оба изображения (тепловое и обычное видео) смешиваются, используя технологию MSX, которая обеспечивает добавление деталей к необработанным тепловым данным. С помощью технологии MSX тепловизор FLIR ONE pro получает больше деталей объекта.
Для работы этой функции требуется чёткий снимок видимого изображения. Поэтому при съёмке в темноте, включайте подсветку. Для съёмки объектов крупным планом стоит настраивать совмещение снимка видимого спектра с тепловым. Этот режим можно включать и выключать на панели управления с помощью кнопки макросъемки со значком цветка.
FLIR ONE Pro дает Вам возможность быстрее находить невидимые проблемы. Этот тепловизор сочетает термодатчик с более высоким разрешением, способный измерять температуру до 400 ° C ( версия FLIR ONE Pro LT измеряет температуру до 120°C) с мощными измерительными инструментами и возможностью генерации отчетов. Его революционная обработка изображений VividIR ™ позволяет Вам увидеть больше важных деталей. Обновленный дизайн включает в себя революционный регулируемый разъем OneFit ™, который позволяет вам не вынимать смартфон из защитного футляра. Улучшенное приложение FLIR ONE позволяет одновременно измерять температуру в нескольких точках или областях и передавать данные на Apple Watch и SmartWatch для удаленного просмотра. Независимо от того, проверяете ли вы электрические панели, ищете проблемы с отоплением, вентиляцией, кондиционированием или проблемы с утечкой воды, новый FLIR ONE Pro - это инструмент который поможет Вам обойтись самостоятельно без вмешательства специалистов.
Применений у FLIR One Pro может быть множество. Адаптер, к примеру, можно использовать для поиска микроскопических трещин в трубах, щелей в дверях или окнах, из которых дует сквозняк, для определения температуры и мест перегрева (в электронике, двигателях и т.п.), либо чтобы видеть сквозь дым или туман. А возможность видеть в темноте, которой ИК-адаптер наделяет iPhone или Android устройство, может быть использована для видеонаблюдения.
 Обработка изображений VividIR
Смотри и решай - Высокая производительность тепловой обработки изображений позволяет с точностью выявлять проблемы, а затем документировать данные для Ваших клиентов.
• Улучшенное разрешение ИК матрицы FLIR ONE Pro 160×120 пикселей (версия FLIR ONE Pro LT 80х60 пикселей) позволяет быстро обнаруживать имеющиеся проблемы
• FLIR MSX® выделяет видимые границы изображения камеры с разрешением HD 1440 x 1080 на инфракрасном изображении, чтобы создать более четкую, понятную картинку
Разъем ONeFit
Оставьте Ваш мобильный телефон в защитном чехле - регулируемый разъем означает, что Вам не нужно выбирать между использованием инфракрасного изображения и безопасностью Вашего устройства
• Возможность регулировать длину разъема (дополнительно до 4 мм)
• Реверсивные разъемы для Android и iOS
Эффективное приложение
• Расширенные возможности для более профессионального подхода к решению проблем
• Измеряйте температуру сразу в нескольких точках ли областях в реальном времени
• Получите доступ к подсказкам и трюкам в режиме реального времени в приложении FLIR ONE и профессионально создавайте отчеты через FLIR Tools
• Исследуйте труднодоступные места, подключаясь к Вашим Apple Watch или Android Smartwatch.
Где можно применять тепловизор FLIR One?
FLIR One — компактная приставка-тепловизор по адекватной цене и с неплохими характеристиками, которых достаточно для применения для задач оперативной диагностики практически везде.
Компактный прибор может быть всегда в Вашем кармане и позволит Вам очень оперативно, не прибегаю к дорогим услугам и не привлекая дорогие и порой тяжёлые средства, сделать предварительную диагностику - в промышленности. энергетике, монтаже отопления, вентиляции, холодильных установок.
- места утечек
 тепла из помещений в холодное время года через стены, чердаки и крыши домов. Холода в холодильных камерах;
- быстро проанализировать работу отопительной системы - прямая/обратка, работа радиаторов, работа шунтов, тёплые полы, дымоходы, венткороба и теплообменники;
- контролировать эффективность монтажа теплоизоляции;
- находить протечки в трубах с горячей и холодной водой, замурованных в стены и полы;
- обнаружить проблемы в открытой и скрытой электропроводке и распределительных щитах,
- наши покупатели делились с нами впечатлениями об успешном применении FLIR ONE в ветеринарии для профосмотра лошадей, свиней и коров. Тепловизор чётко показал места воспаления на теле животных , оперативно излечив которые наши клиенты предотвращали развитие болезни в фатальные или трудноизлечимые.
А также диагностировать множество иных проблем, которые могут быть связаны с неравномерным распределением температуры по поверхности.
Технические характеристики FLIR One pro
 Разрешение матрицы, пиксели 160х120Максимальное значение диапазона измерений, °C +400
Минимальное значение диапазона измерений, °C -20
Частота матрицы, Гц 9
Вес, г 36.5
Диапазон рабочих температур, °C 0...+35
Минимальная дистанция фокусировки, м 0.15
Производитель FLIR
Высота, мм 14 Ширина, мм 34 Длина, мм 68 Гарантийный срок, лет 3
Спектральный диапазон чувствительности, μm 8-14
Размер пикселя матрицы, мкм 12
Тип элементов питания встроенный аккумулятор
Время работы от комплекта батарей, ч 1
Формат видеозаписи / фото MPEG-4 USB вход USB-C для зарядки встроенного аккумулятора
Зарядка аккумулятора, мин 40
Испытание на механический удар падение с высоты 1.8м
Нерадиометрическая потоковая передача ИК-видео да
Погрешность измерения температуры ±3°C или ±5% от разницы между t окружающей среды и t исследуемого объекта, после 60 секунд работы, при t прибора от +5 до +15°C и t исследуемого объекта от +5 до +120°C
Поправка на коэффициент излучения Матовый: 95%, Полу-матовый: 80%, Полу-глянец: 60%, Глянец: 30%
Режимы записи видео, изображение, Time lapse
Сенсорный экран нет
Температурная чувствительность 70 mK
ОБЗОР ТЕПЛОВИЗИОННОЙ ПРИСТАВКИ FLIR ONE
