Раздел: Главная / Датчики, измерительные преобразователи, трансмиттеры, передатчики данных

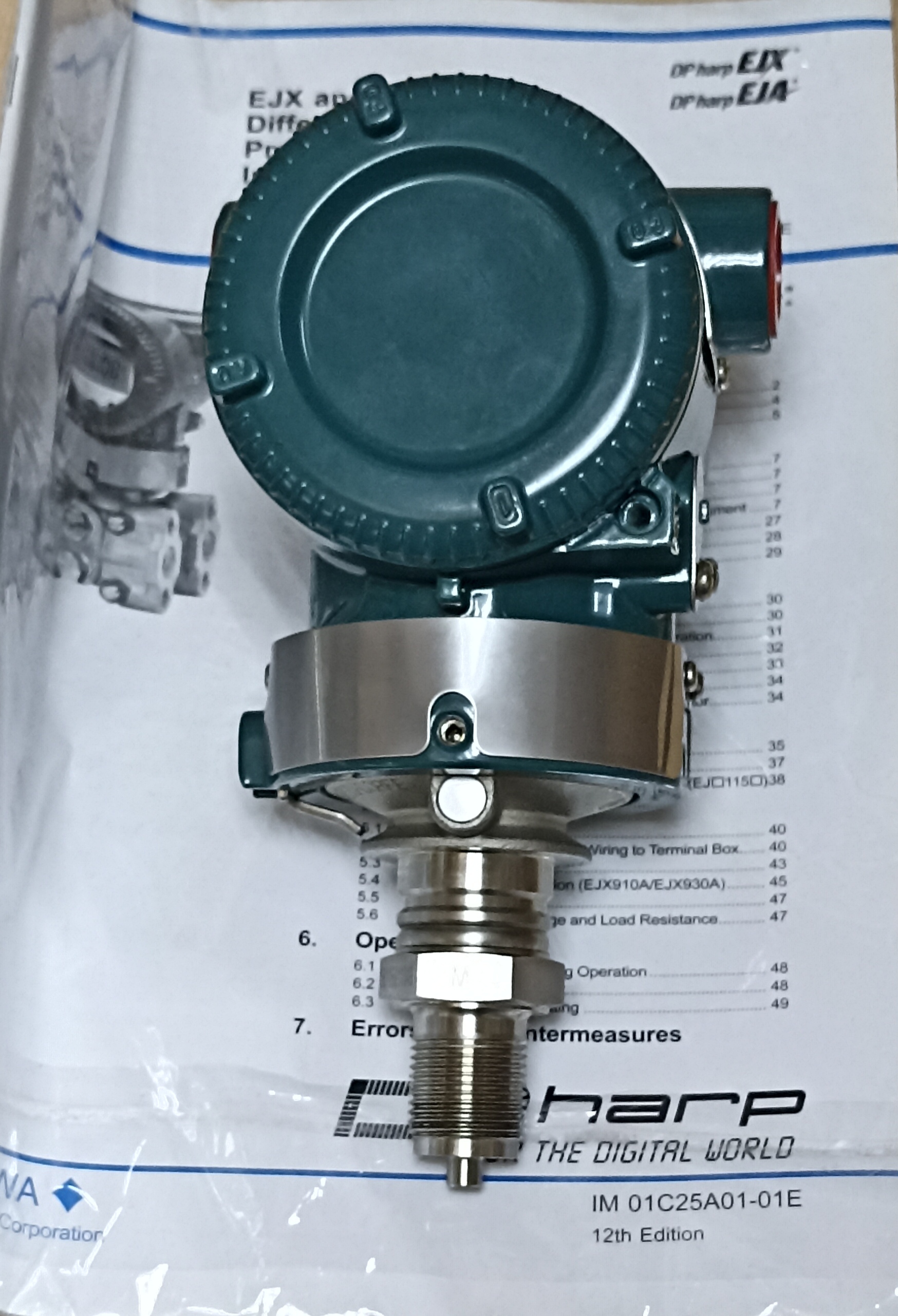

EJX510A преобразователь абсолютного давления

Артикул: EJX510A

Производитель: Yokogawa (Япония)

цена определяется после выбора конфигурации

EJX510A преобразователь абсолютного давления

Включен в РЕЕСТР СИ РФ.

Межповерочный интервал 5 лет Выбор модели и размещение заказа - по заполненному опросному листу

Датчик давления EJX510A предназначен для измерения абсолютного давления различных сред: жидкости, газа и пара. Погрешность измерений ± 0,1% шкалы.

Исполнение (капсула) Диапазон измерения, MПа Диапазон перенастройки
шкалы, MПа
A 0…200 кПа 0-8…0-200 кПа
B 0…2 0-0,04…0-2
C 0…10 0-0,2…0-10
D 0…50 0-1…0-50

Допускается полное смещение нуля вниз (подавление нуля) или вверх (поднятие нуля) в пределах диапазона измерения капсулы.

  • Максимальное рабочее давление
    • капсула A: 200 кПа
    • капсула B: 2 МПа
    • капсула C: 10 МПа
    • капсула D: 50 МПа
  • Выходной сигнал
    • 4…20 мА с функцией цифровой связи по BRAIN или HART протоколу, Foundation Fieldbus.
    • Реле сигнализации (опционально)
    • Выходной сигнал программно может быть задан линейным, v или произвольно сегментно линеризован.
  • Время отклика 90 мсек
  • Температура процесса -40...120 °С
  • Температура окружающей среды
    • -51 °С (без индикатора)
    • -30…80 °С (с индикатором)
  • Питание 10,5...42 В постоянного тока
  • Материал, контактирующий со средой
    • стандартно: мембрана – Hastelloy C-276
    • остальное – нержавеющая сталь 316L SST
  • Конструктивное исполнение
    • стандартное: IP67
    • искробезопасное: (EExiaIICT5)
    • взрывонепроницаемое: (EExdIIСТ4, Т5, Т6)
  • Сертификат надежности для систем ПАЗ(RWTUV Systems GmbH) Стандартно: - SIL2, (при использовании 2-х датчиков – SIL3)
  • Внесен в ГОСРЕЕСТР
  • Межпроверочный интервал - 5 лет.






eja_sensor.JPGDPharp – это серия высокоточных интеллектуальных преобразователей давления.
Преобразователи (датчики) давления  серии EJA и EJX обладают всеми функциями современных интеллектуальных датчиков. Отличительной особенностью преобразователей серий EJA и EJX  является принцип измерения давления: в качестве чувствительного элемента в них используется кремниевый механический резонатор – уникальная разработка фирмы Иокогава.


Что такое кремниевый резонатор?
Кремниевый резонатор представляет собой параллелепипед плоской формы, защищенный герметичной капсулой и интегрированный в плоскость кремниевой мембраны. При изготовлении чувствительных элементов применяются самые современные технологи роста кристаллов, благодаря чему вся эта сложная структура получается с единой монокристаллической решеткой.

Принцип работы резонатора.jpg

Принцип работы кремниевого резонатора: В зависимости от знака приложенного давления резонатор растягивается или сжимается, в результате чего частота его собственных механических колебаний соответственно растет или уменьшается. Колебания механического резонатора в постоянном магнитном поле преобразуются в колебания электрического контура, и, в итоге, на выходе чувствительного элемента получается цифровой (частотный) сигнал, точно отражающий величину измеряемого давления.

линейка датчиков давления и перепада давления - серия EJX в своей основе используют тот же, что и в преобразователях Yokogawa EJA,  "частотно-резонансный" принцип преобразования давления в частотный сигнал на базе кремниевого кристалла (DPHarp технология).

При этом в серии EJX существенно изменена конструкция капсулы, благодаря чему значительно уменьшено время отклика (теперь оно составляет 95 мсек - EJX - самый быстрый интеллектуальный датчик!!!). Кроме того переработана электроника (теперь она полностью резервирована даже для стандартных базовых исполнений), добавлены функции, улучшена точность. Вся линейка EJX стандартно сертифицирована по TUV на уровень безопасности SIL2.






Сводная таблица по преобразователям давления Yokogawa EJX.
по ссылкам моделей - "Технические характеристики преобразователей"

Модель  Тип капсулы  Диапазон измерения,
кПа
Диапазон перенастройки верхнего предела шкалы, кПа  Макс. рабочее давление,
МПа
Назначение/монтаж
Перепад давлений  EJX110A L -10…10 0,1…10 16 Измерение расхода, уровня/традиционный монтаж
M -100…100 0,5…100 25
H -500…500 2,5…500 25
V -0.5…14 МПа 0.07…14 МПа 25
EJX120A  E -1…1 0.025…1 50 кПа Измерение расхода, уровня/традиционный монтаж
EJX130A  M -100…100 1…100 32 Измерение расхода, уровня/традиционный монтаж
H -500…500 5…500 32
EJX118A  M -100…100 2…100 Определяется номиналом фланца С вынесенными раздели-тельными мембранами, длина капиллярных трубок до 10 м
H -500…500 10…500
EJX210A  M -100…100 1…100 Измерение уровня в резервуаре/ монтируется на фланце
H -500…500 5…500
Абсолютное давление  EJX510A  A 0…200 8…200 200 кПа Измерение абсолютного давления/ввертного типа (или накидная гайка)
B    0…2 МПа 0,04…2 МПа 2
C     0…10 МПа 0,2…10 МПа 10
D     0…50 МПа 1…50 МПа 50
EJX310A  L 0…10 0,5…10 10   Измерение абсолютного давления/ традиционный монтаж
M 0…130 1 ,3…130 130
A 0…3,5 МПа 0,0175…3,5 МПа 3,5 МПа
B 0…16 МПа 0,08…16 МПа 16 МПа
Избыточное давление  EJX430A  H -100…500 2,5…500 500 кПа Измерение избыточного давления/традиционный монтаж
A -0,1…3,5 МПа 0,0175…3,5 МПа 3,5
B -0,1…16 МПа 0,08…16 МПа 16
EJX440A  C -0,1…32 МПа 0,25…32 32
D -0,1…50 МПа 0,1…50 50
EJX438A  A -0,1…3,5 МПа 0,035…3,5 МПа Определяется номиналом   фланца С вынесенной разделительной мембраной, длина капиллярной трубки до 10м
B -0,1…7 МПа 0,16…16 МПа
EJX530A  A -100…200 8…200 200 кПа Измерение избыточного давления/ввертного типа (или накидная гайка)
B -0,1…2 МПа 0,04…2 МПа 2
C -0,1…10 МПа 0,2…10 МПа 10
D -0,1…50 МПа 1…50 МПа 50
Много-параметрический преобразователь  EJX910A  L -10…10 0,1…10 16 Измерение давления, перепада давления, температуры, компенсационные вычисления массового / нормированного расхода.
M -100…100 0,5…100 25
H -500…500 2,5…500 25
EJX930A  M -100…100 1…100 32
H -500…500 5…500 32



В комплекте с датчиками давления могут быть поставлены, при необходимости





Имеется в наличии: Много
